Descripción general del producto
La caja de distribución integrada exterior de la serie YCJP es un dispositivo de distribución integrado para exterior que combina medición, circuitos de salida, compensación de potencia reactiva y otras funciones. Proporciona protección contra cortocircuitos, sobrecargas, sobretensiones y fugas a tierra, y se caracteriza por su tamaño pequeño, aspecto atractivo, economía y practicidad. Instalada en el poste de un transformador de montaje en poste para exterior, es un producto de distribución nuevo e ideal para la modernización de redes urbanas y rurales. La estructura de la envolvente de la caja de distribución integrada exterior de la serie YCJP está disponible en tipos vertical y horizontal, con un grado de protección de IP54.

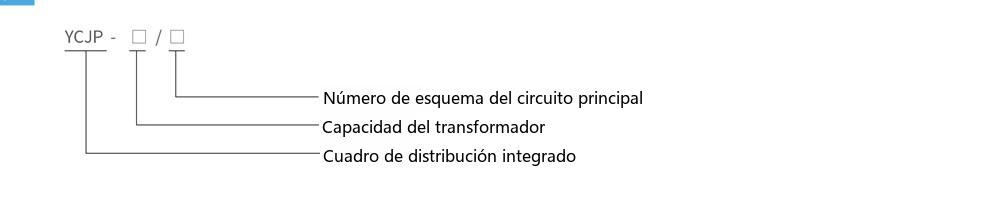

Designación de tipo
Entorno normal de servicio
- Temperatura ambiente: -25 ℃ a +40 ℃;
- Humedad relativa: media diaria no superior al 90%, media mensual no superior al 90%;
- Altitud: no superior a 2000 m;
- Instalada en un lugar libre de vibraciones y choques violentos y libre de gases corrosivos.
Características estructurales
La estructura de la envolvente está disponible en tipos vertical y horizontal. La carcasa está curvada a partir de chapa de acero inoxidable de alta calidad de 2 mm mediante un proceso de múltiples pliegues (o a partir de un panel compuesto sándwich doble de acero inoxidable con estructura de panal que ofrece retardancia de llama, respeto medioambiental, aislamiento térmico y rendimiento anticondensación), utilizando un proceso especial de soldadura de acero inoxidable; después del conformado, la envolvente tiene una alta resistencia global y una superficie lisa como un espejo sin marcas de soldadura visibles. Las vigas (placas) de montaje internas están galvanizadas en caliente para garantizar la ausencia de corrosión durante veinte años. La envolvente tiene puertas en la parte frontal y posterior para un funcionamiento y mantenimiento cómodos; las puertas están equipadas con tiras de sellado altamente elásticas y resistentes al envejecimiento, y cada puerta está equipada tanto con una cerradura de superficie como con una cerradura oculta, estando la cerradura de superficie provista de una cubierta antivaho y antioxidante. El compartimento de medición está totalmente cerrado con un dispositivo de precinto de plomo. En el lateral de la envolvente se monta un conducto de cable de entrada a prueba de lluvia y de objetos extraños; en la parte inferior se perforan orificios de ventilación y orificios de salida de cables, y en la parte superior se proporciona un conducto de ventilación y una malla metálica, lo que confiere las funciones de impermeabilización, antioxidación, protección contra el polvo y protección contra objetos extraños, con un grado de protección de IP54. Las vigas (placas) de montaje internas de la caja de distribución integrada exterior de la serie YCJP están galvanizadas en caliente para garantizar la ausencia de corrosión durante veinte años.
Parámetros técnicos principales
| N.º | Nombre | Unidad | Valor |
|---|---|---|---|
| 1 | Capacidad del transformador | kVA | 30~400 |
| 2 | Tensión nominal de servicio | V | CA400 |
| 3 | Tensión de servicio del circuito auxiliar | V | CA220, CA380 |
| 4 | Frecuencia nominal | Hz | 50 |
| 5 | Corriente nominal | A | ≤ 630 |
| 6 | Corriente residual nominal de servicio | mA | 30~300 ajustable |
| 7 | Grado de protección | - | IP54 |

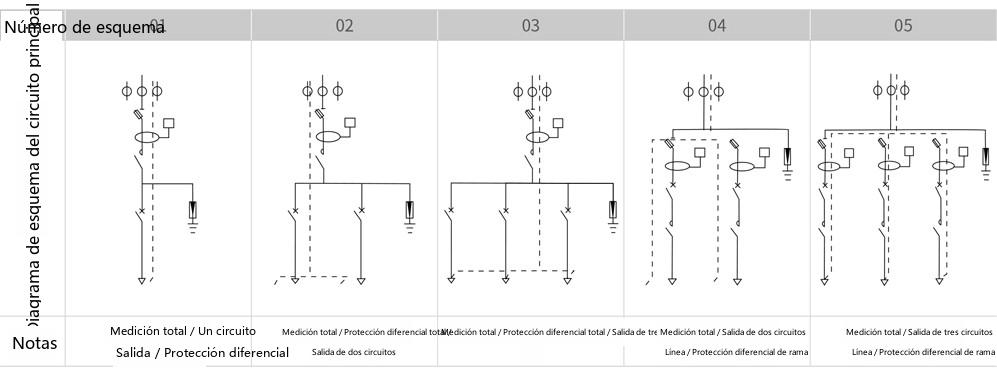

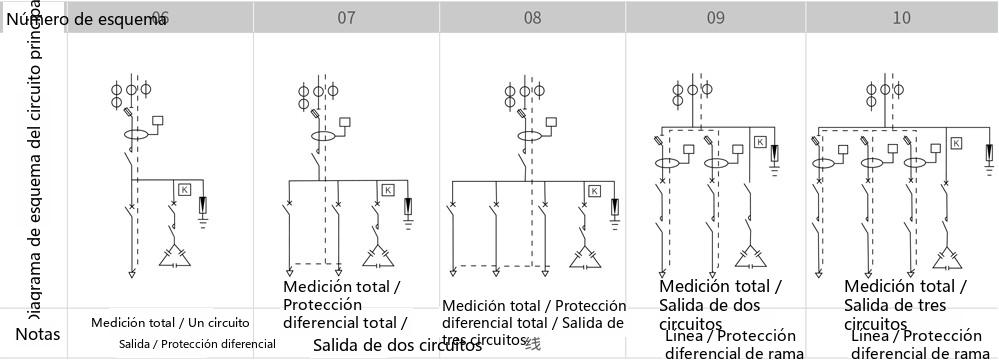

Diagramas de esquema del circuito principal

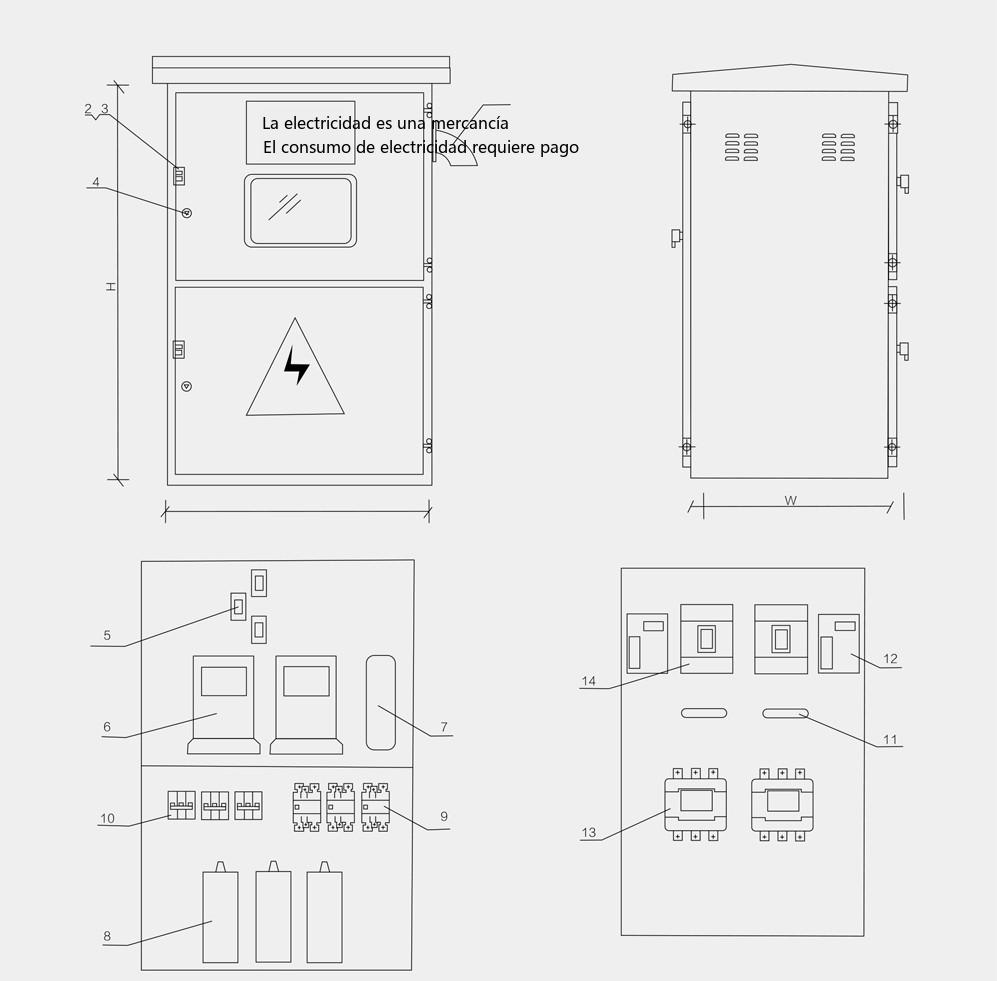

Disposición de los componentes internos (frontal)
- 1. Conducto de cable de entrada
- 2. Cerradura de puerta (cerradura de superficie)
- 3. Cubierta antivaho para la cerradura de la puerta
- 4. Cerradura de puerta (cerradura oculta)
- 5. Transformador de corriente
- 6. Medidor de medición
- 7. Caja de conexiones
- 8. Condensador
- 9. Contactor de conmutación de condensadores
- 10. Interruptor automático en miniatura
Disposición de los componentes internos (posterior)
- 11. Transformador de corriente de secuencia cero
- 12. Relé de fuga a tierra
- 13. Contactor de CA de salida
- 14. Interruptor automático de aire de salida
Figura 2: estructura de la envolvente exterior (tipo vertical)
Dimensiones exteriores de la envolvente

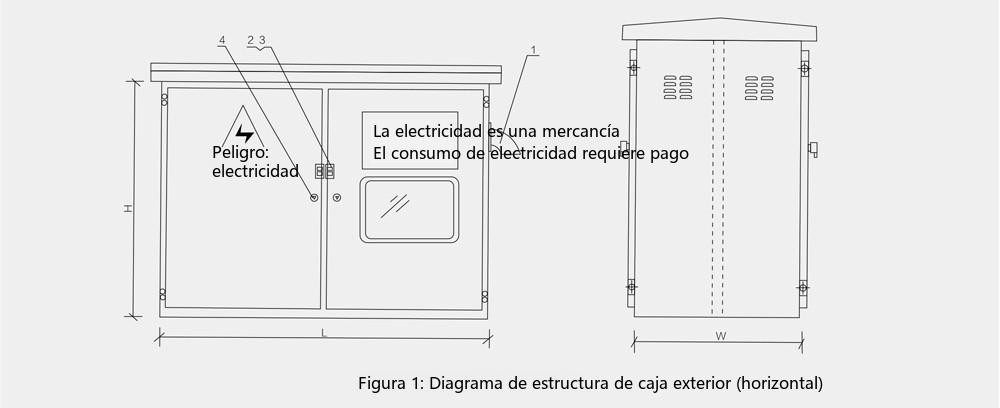

Dimensiones exteriores de la envolvente horizontal
| Capacidad del transformador | N.º de esquema | L | W | H |
|---|---|---|---|---|
| 30~100kVA | 01、06 | 800 | 450 | 700 |
| 30~250kVA | 02、04、07、09 | 900 | 500 | 700 |
| 100~400kVA | 03、05、08、10 | 1100 | 600 | 800 |
Dimensiones exteriores de la envolvente vertical
| Capacidad del transformador | N.º de esquema | L | W | H |
|---|---|---|---|---|
| 30~100kVA | 01、06 | 600 | 450 | 1000 |
| 30~250kVA | 02、04、07、09 | 700 | 500 | 1000 |
| 100~400kVA | 03、05、08、10 | 800 | 600 | 1100 |
Diagrama de estructura de la envolvente
