Descripción general del producto
La aparamenta de baja tensión extraíble GCS es adecuada para los sistemas de distribución de centrales eléctricas, industrias petrolera, química, metalúrgica, textil y de edificios de gran altura. En grandes centrales eléctricas, sistemas petroquímicos y otros lugares con un alto grado de automatización y requisitos de interconexión con ordenadores, sirve como dispositivo de distribución completo de baja tensión para distribución de energía, control centralizado de motores y compensación de potencia reactiva en sistemas de generación y suministro con corriente alterna trifásica de frecuencia 50 (60) Hz, tensión nominal de servicio de 400 V y 660 V y corriente nominal de 5000 A y menos.
El diseño del conjunto cumple las siguientes normas: IEC439-1 Conjuntos de aparamenta de baja tensión y control; GB7251 Conjuntos de aparamenta de baja tensión.

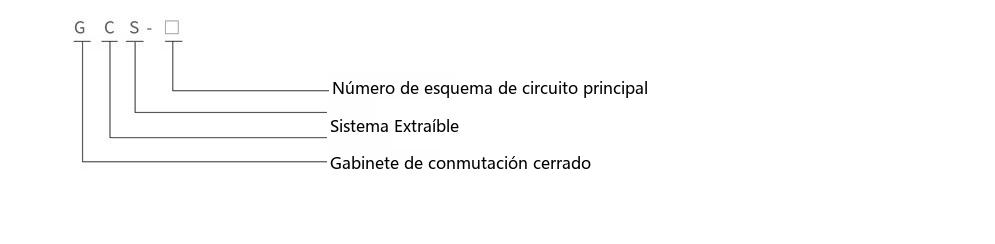

Designación de tipo
Condiciones de servicio
- La temperatura ambiente del aire no es superior a +40 ℃ ni inferior a -5 ℃, y la temperatura media en 24 h no será superior a +35 ℃. Si se supera, se aplicará un funcionamiento con reducción de potencia según las condiciones reales;
- Para uso en interior, la altitud del lugar de instalación no superará los 2000 m;
- La humedad relativa del aire ambiente no supera el 50% a la temperatura máxima de +40 ℃; se permite una humedad relativa mayor a temperaturas más bajas, por ejemplo 90% a +20 ℃, y se tendrá en cuenta el posible efecto de condensación ocasional debido a cambios de temperatura;
- La inclinación del conjunto respecto al plano vertical durante la instalación no supera los 5°, y toda la fila de armarios está relativamente nivelada (de acuerdo con GBJ232-82);
- El conjunto se instalará en un lugar libre de vibraciones y choques violentos y donde los componentes eléctricos no estén sometidos a corrosión indebida;
- Cuando el usuario tenga requisitos especiales, estos podrán resolverse mediante consulta con el fabricante.
Parámetros técnicos principales
Los parámetros técnicos básicos se indican en la Tabla 1.
| N.º | Nombre | Valor | |
|---|---|---|---|
| 1 | Tensión nominal del circuito principal (V) | CA 400/660 | |
| 2 | Tensión nominal del circuito auxiliar | CA 220, 380 (400); CC 110, 220 | |
| 3 | Frecuencia nominal (Hz) | 50(60) | |
| 4 | Tensión nominal de aislamiento (V) | 660 | |
| 5 | Corriente nominal (A) | Barra colectora horizontal | ≤5000 |
| 6 | Barra colectora vertical (MCC) | 1000 | |
| 7 | Corriente nominal de corta duración admisible de la barra colectora (kA/1 s) | 50，80 | |
| 8 | Corriente nominal de cresta admisible de la barra colectora (kA/0,1 s) | 105，176 | |
| 9 | Tensión de prueba a frecuencia industrial (V/1 min) | Circuito principal | 2500 |
| Circuito auxiliar | 2000 | ||
| 10 | Barra colectora | Trifásico de cuatro hilos | A.B.C.PEN |
| Trifásico de cinco hilos | A.B.C.PE.N | ||
| Grado de protección | IP30、IP40 | ||
Esquemas de circuito principal
Los esquemas de circuito principal del armario GCS suman 32 grupos y 118 especificaciones, excluidos los esquemas y especificaciones derivados de cambios en el control y la protección de los circuitos auxiliares. Cubren las necesidades de generación, suministro y consumo de energía, así como de otros usuarios de energía; la corriente nominal de servicio es de 5000 A, adecuada para transformadores de distribución de 2500 kVA y menos. Además, se diseña un armario de compensación de condensadores para satisfacer la necesidad de mejorar el factor de potencia del suministro y el consumo, y un armario de reactancia para satisfacer la necesidad de inversión global.
Esquemas de circuito auxiliar
El álbum de circuitos auxiliares GCS contiene 120 esquemas de circuito auxiliar en dos volúmenes: el Volumen 1, Funcionamiento en CA, contiene 63 esquemas y el Volumen 2, Funcionamiento en CC, contiene 57 esquemas.
Los esquemas de circuito auxiliar de la parte de funcionamiento en CC se utilizan principalmente para los sistemas de servicio de estación de baja tensión de centrales eléctricas y subestaciones. Se aplican a los sistemas de servicio de estación de baja tensión de unidades de 200 MW y menos y de 300 MW y más, y a los modos de control generales de la línea de entrada de fuente de trabajo (reserva), las alimentaciones de fuente y las alimentaciones de motor.
Los esquemas auxiliares de la parte de funcionamiento en CA se utilizan principalmente para los sistemas de baja tensión de subestaciones en fábricas, minas y edificios de gran altura. Hay 6 esquemas combinados aplicables al control de funcionamiento de doble fuente. También se proporcionan circuitos de control para enclavamiento eléctrico operativo, conmutación automática de fuente de reserva y restauración automática, que pueden utilizarse directamente en el diseño de ingeniería.
Cuando se utiliza CC para el suministro de control, la tensión es CC 220 V o 110 V; cuando se utiliza CA, el suministro de control es CA 380 V o 220 V. El armario completo se compone de unidades extraíbles. El suministro de control de 220 V se toma del suministro de control común proporcionado por un transformador de control dedicado en el armario; el suministro de control común utiliza un transformador de control no puesto a tierra, y se reserva un suministro de 24 V para uso donde se requieran lámparas de señal de corriente débil.
Para la ubicación de instalación de los contadores de energía, el método de introducción de señales de tensión y otros requisitos de instalación y funcionamiento, véanse las Notas de recopilación de los esquemas de circuito auxiliar.
Barra colectora principal
Para mejorar la estabilidad dinámica y térmica de la barra colectora y reducir el aumento de temperatura de las superficies de contacto, se utilizan en todo el conjunto barras de cobre duras de la serie TMY-T2; las barras de cobre están estañadas en toda su longitud, y también pueden seleccionarse barras colectoras de cobre plateadas en toda su longitud.
- La barra colectora horizontal y la barra colectora vertical se instalan por separado en los compartimentos de barras colectoras dentro del armario.
- La barra colectora de puesta a tierra del neutro está fabricada de barra de cobre dura, que recorre todo el conjunto como conductor combinado de protección y neutro (PEN) o como conductores separados de protección y neutro (PE+N).
Selección de componentes eléctricos
El armario GCS selecciona principalmente componentes eléctricos con un rendimiento técnico alto y estable que utilizan tecnología importada y que ya pueden producirse en serie a nivel nacional.
Interruptor principal
- Para interruptores de entrada y de alimentación de 630 A y más, se selecciona principalmente la serie DW45; también pueden utilizarse las series DW48, AE, 3WE o ME, y cuando se considere necesario, pueden utilizarse las series importadas M o F.
- Para alimentadores e interruptores de control de motor por debajo de 630 A, se seleccionan principalmente interruptores de caja moldeada de las series TG, CM1, NM, CDM y TG30.
- Para mejorar la estabilidad dinámica del circuito principal, se diseñan abrazaderas de barras colectoras combinadas y soportes aislantes dedicados a la serie GCS; están termoconformados con material sintético de alta resistencia e ignífugo, con alta rigidez dieléctrica, buen rendimiento de autoextinción y una estructura única.
- Para reducir el aumento de temperatura de los tabiques, conectores y terminaciones de cables de las unidades funcionales, se diseñan adaptadores dedicados para el armario GCS; estos adaptadores tienen una gran capacidad y reducen el aumento de temperatura.
- Si el departamento de diseño selecciona nuevos componentes eléctricos con mejor rendimiento y tecnología más profesional según las necesidades del usuario, los armarios de la serie GCS tienen una buena universalidad, por lo que la actualización de los componentes no causará dificultades en la fabricación y la instalación.
| Dimensiones (mm) | |||||
|---|---|---|---|---|---|
| Altura del armario (H) | 2200 | ||||
| Anchura del armario (D) | 400 | 600 | 800 | 1000 | - |
| Profundidad del armario (W) | 800 1000 | 800 1000 | 600 800 1000 | 600 800 1000 | - |
| N.º | Nombre | Tolerancia (mm) |
|---|---|---|
| 1 | Verticalidad | 3,3 |
| 2 | Nivelación | Parte superior de dos armarios adyacentes 2 |
| Parte superior de una fila de armarios 5 |
||
| 3 | Desnivel | Lados de dos armarios adyacentes 1 |
| Lados de una fila de armarios 5 |
||
| 4 | Separación entre armarios | 2 |
Instalación y funcionamiento
Después de que el producto llegue al sitio de recepción, compruebe primero si el embalaje está intacto; si se encuentra algún problema, notifique al departamento de contratos correspondiente a tiempo para hacer un registro comercial, analizar conjuntamente la causa y llevar a cabo la recogida de pruebas y el seguimiento. Los productos que no se instalen inmediatamente se colocarán y conservarán adecuadamente en un lugar adecuado de acuerdo con las condiciones normales de servicio y las normas de almacenamiento temporal de equipos eléctricos.
◆ El producto se instalará de acuerdo con el plano de instalación. El acero de canal de cimentación y los pernos para la fijación atornillada serán proporcionados por el usuario. Al conectar la barra colectora principal, si la superficie está irregular debido al transporte o almacenamiento, se nivelará antes de la conexión y el apriete.
◆ Cuando el equipo se instala individualmente o en fila, las desviaciones de verticalidad, desnivel de las caras de los armarios y separaciones entre armarios cumplirán los requisitos de la Tabla 3.
Inspección y prueba antes de la puesta en servicio
- Comprobar si la pintura u otro material de recubrimiento (como revestimiento plástico) de la superficie del armario está dañado y si el interior está seco y limpio.
- Comprobar si los mecanismos de accionamiento de los componentes eléctricos son flexibles, sin agarrotamiento ni fuerza de accionamiento excesiva.
- Comprobar si el cierre y la apertura del aparato principal son fiables y precisos.
- Los cajones o mecanismos extraíbles se extraerán de forma flexible y ligera, sin agarrotamiento ni colisión.
- Las líneas centrales de los contactos móviles y fijos de la estructura de cajón o extraíble estarán alineadas y los contactos tocarán firmemente. La profundidad de inserción de los contactos principales y auxiliares cumplirá los requisitos. El enclavamiento mecánico o eléctrico funcionará correctamente y tanto el bloqueo como la liberación serán fiables.
- Los cajones con esquemas primarios, principios secundarios y dimensiones idénticos serán fácilmente intercambiables, sin agarrotamiento ni colisión.
- Al sustituir cartuchos fusibles, se cumplirán los requisitos de diseño de ingeniería.
- Los ajustes de protección se ajustarán correctamente según la carga real.
- La resistencia de aislamiento medida con un megóhmetro de 1000 V no será inferior a 10 MΩ。
- Todas las conexiones de barras colectoras serán correctas y los soportes aislantes, piezas de montaje y otros accesorios estarán instalados de forma firme y fiable.
Precauciones de uso
- El equipo es un armario de distribución de baja tensión instalado separado de la pared, accionado desde el frontal y mantenido desde ambos lados. El canal de mantenimiento y las puertas del armario solo pueden ser utilizados o abiertos por personal profesional cualificado para su accionamiento, inspección y mantenimiento.
- Después de muchas operaciones de apertura y cierre, especialmente después de apertura y cierre por cortocircuito, los contactos de los interruptores automáticos de aire y de los interruptores automáticos de caja moldeada pueden quemarse localmente y producir depósitos de carbono, aumentando la resistencia de contacto; se realizará el mantenimiento y la revisión según el manual de instrucciones del interruptor automático.
- Después de la instalación y el mantenimiento, se comprobará estrictamente el aislamiento entre compartimentos y entre unidades funcionales para garantizar una buena segregación funcional del conjunto y evitar la propagación de fallos.

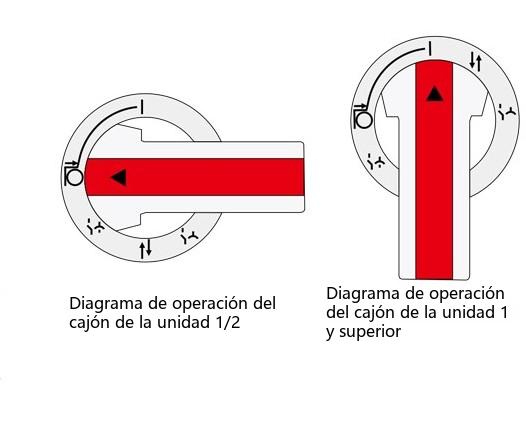

Funcionamiento del cajón
- Funcionamiento del cajón de 1/2
El mecanismo de accionamiento de este cajón consta de la parte giratoria, el eje y el pestillo, y proporciona las funciones de cierre/apertura, prueba, aislamiento y bloqueo del interruptor. El mecanismo de accionamiento también está equipado con un microinterruptor para el enclavamiento eléctrico.
Descripción de las posiciones básicas de funcionamiento
Ⅰ Posición conectada: el interruptor principal está cerrado, tanto el circuito principal como el circuito de control están conectados y la unidad funcional está bloqueada.
○ Posición abierta: el interruptor principal está abierto, el circuito de control está conectado y la unidad funcional está bloqueada.
↷ Posición de prueba: el interruptor principal está abierto, el circuito principal está desconectado, el circuito de control está conectado y la unidad funcional está bloqueada.
↶ Posición aislada: el cajón se extrae 30 mm; tanto el circuito principal como el de control están aislados y desconectados, y el cajón está bloqueado.
↕ Posición extraída: tanto el circuito principal como el circuito de control están desconectados, y el cajón puede extraerse libremente.
La manivela de accionamiento solo puede girarse de la posición (○) a la posición (Ⅰ) después de presionarla 6 mm.
↶ Secuencia de funcionamiento: solo en la posición extraída (↕) puede empujarse o extraerse el cajón; después de girar 45° en sentido antihorario, el cajón alcanza automáticamente la posición aislada (↶) al extraerlo. Girando otros 45° en sentido antihorario se alcanza la posición de prueba (↷). Luego, girando 45° en sentido horario se alcanza la posición de interruptor abierto (○). La manivela se presiona 6 mm y se gira 90° en sentido horario para cerrar el interruptor; para extraerlo, las operaciones se realizan en orden inverso.
Si es necesario, puede añadirse un candado a la manivela de accionamiento en las tres posiciones de interruptor principal abierto, prueba y aislamiento como salvaguarda de seguridad.
Funcionamiento de cajones de 1 unidad y superiores
El mecanismo de accionamiento de este cajón consta del eje, una leva cilíndrica, placas de embrague, un resorte de compresión de pasador y una horquilla de cambio. Al girar la leva cilíndrica con la manivela de accionamiento se introduce y extrae el cajón y simultáneamente se proporcionan las funciones de apertura, cierre, prueba, aislamiento y bloqueo del interruptor.
Ⅰ Posición conectada: el interruptor principal está cerrado, tanto el circuito principal como el circuito de control están conectados y la unidad funcional está bloqueada.
○ Posición abierta: el interruptor principal está abierto, el circuito de control está conectado y la unidad funcional está bloqueada.
↷ Posición de prueba: el interruptor principal está abierto, el circuito principal está desconectado, el circuito de control está conectado y la unidad funcional está bloqueada.
↶ Posición aislada: el cajón se extrae 30 mm; tanto el circuito principal como el de control están aislados y desconectados, y el cajón está bloqueado.
↕ Posición extraída: tanto el circuito principal como el circuito de control están desconectados, y el cajón puede extraerse libremente.
La manivela de accionamiento solo puede girarse de la posición (○) a la posición (Ⅰ) después de presionarla 9 mm.
↶ Secuencia de funcionamiento: solo en la posición extraída (↕) puede atornillarse o desatornillarse el cajón; girando la manivela de accionamiento 30° en sentido horario se alcanza la posición aislada (↶), luego 180° más en sentido horario se alcanza la posición de prueba (↷), luego 30° más en sentido horario se alcanza la posición de interruptor abierto (○); la manivela se presiona 9 mm y se gira 90° en sentido horario para cerrar el interruptor principal. Para extraerlo, las operaciones se realizan en orden inverso.
Si es necesario, puede añadirse un candado a la manivela de accionamiento en las tres posiciones de interruptor principal abierto, prueba y aislamiento como salvaguarda de seguridad.
Mecanismo de desbloqueo
Hay un botón de plástico rojo en la esquina inferior derecha de los cajones de 1 unidad y superiores; este es el mecanismo de desbloqueo. Cuando el mecanismo de accionamiento está averiado, se requiere mantenimiento o es necesario abrir la puerta, con la manivela de accionamiento en la posición “○” se presiona el botón de plástico rojo hacia abajo para abrir la puerta.

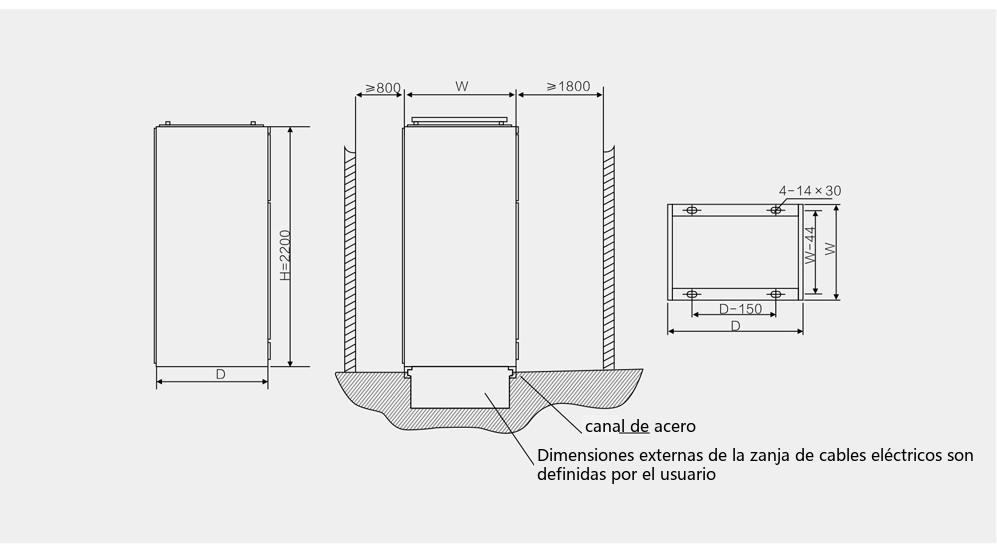

Dimensiones exteriores y de instalación
(mm)
| Anchura del armario (D) | Profundidad del armario (W) | Altura del armario (H) |
|---|---|---|
| 600，800，1000 | 800，1000 | 2200 |
Documentos y accesorios de entrega
◆ El fabricante suministrará los siguientes documentos y accesorios
- ◇ Lista de embalaje
- ◇ Certificado del producto e informe de pruebas de fábrica
- ◇ Manual de instrucciones
- ◇ Planos eléctricos correspondientes
- ◇ Manuales de instrucciones de los componentes principales
- ◇ Llaves de las puertas del armario, manivelas de accionamiento y piezas de repuesto especificadas en el contrato
Información para el pedido
◆ El usuario deberá proporcionar lo siguiente al realizar el pedido:
- ◇ Diagrama del sistema de distribución del circuito principal y plano de disposición, tensión nominal de servicio, corriente nominal de servicio, corriente de ajuste del dispositivo de protección y los parámetros técnicos necesarios.
- ◇ Especificar las especificaciones de los cables de entrada y salida.
- ◇ Modelos, especificaciones y cantidades de los principales componentes eléctricos de la aparamenta.
- ◇ Si se requiere un puente de barras colectoras o un canal de barras entre los armarios de aparamenta o para el armario de entrada, se indicarán los datos específicos como la luz y la altura sobre el suelo.
- ◇ Si la aparamenta se utiliza en condiciones ambientales especiales, esto deberá describirse detalladamente al realizar el pedido.
- ◇ Color superficial de la aparamenta y otros requisitos específicos.
