Esquemas de circuito principal
El circuito principal del armario GGD está diseñado con 129 esquemas y 298 especificaciones en total (excluidos los esquemas y especificaciones derivados de cambios en las funciones del circuito auxiliar y en las tensiones de control). La aparamenta de baja tensión GGD se diseña en tres tipos —GGD1, GGD2 y GGD3— con corriente nominal de hasta 3200 A, adecuada para transformadores de distribución de 2000 kVA y menos.
Es decir:
- GGD1: 49 esquemas, 123 especificaciones
- GGD2: 53 esquemas, 107 especificaciones
- GGD3: 27 esquemas, 68 especificaciones
Los esquemas de circuito principal se recopilaron tras solicitar las opiniones de un gran número de departamentos de diseño y usuarios, y se han añadido los esquemas requeridos por las centrales eléctricas. La corriente nominal se aumenta hasta 3200 A, adecuada para transformadores de distribución de 2000 kVA y menos. Además, se diseñan los armarios de compensación de condensadores GGJ1-GGJ2 para satisfacer las necesidades de compensación de potencia reactiva, con 4 esquemas de circuito principal y 12 especificaciones en total.
Esquemas de circuito auxiliar
El diseño del circuito auxiliar se divide en dos partes: esquemas de suministro y consumo de energía y esquemas de central eléctrica. En el interior del armario GGD hay espacio suficiente para instalar componentes secundarios.
Selección de componentes eléctricos
- ◇ El armario GGD adopta principalmente componentes eléctricos relativamente desarrollados que ya pueden producirse en serie a nivel nacional, como ME, DW15, DW17, DW45, CM1 y NM1; al mismo tiempo, sobre los principios de economía y racionalidad y considerando plenamente la viabilidad, se conservan algunos productos antiguos aún utilizables como el DZ20. No se seleccionan productos obsoletos.
- ◇ Los seccionadores de cuchilla de accionamiento giratorio HD13BX y HS13BX son componentes dedicados diseñados para satisfacer las necesidades de la estructura única del armario GGD; cambian el modo de accionamiento del mecanismo conservando las ventajas de los productos antiguos, y son componentes eléctricos de modelo utilitario.
- ◇ Si el departamento de diseño selecciona nuevos componentes eléctricos con mejor rendimiento y tecnología más completa según las necesidades del usuario, el armario GGD ofrece una buena flexibilidad de instalación, por lo que la actualización de los componentes generalmente no causará dificultades en la fabricación y la instalación.
- ◇ Para mejorar aún más la estabilidad dinámica del circuito principal, se utilizan la abrazadera de barras colectoras combinada ZMJ y el soporte aislante dedicados al armario GGD. La abrazadera de barras colectoras está termoconformada con un material de aleación de PPO de alta resistencia y altamente ignífugo, con alta rigidez dieléctrica, buen rendimiento de autoextinción y una estructura única; se puede montar cómodamente una abrazadera de barras colectoras simple o doble simplemente ajustando los espaciadores modulares. El soporte aislante es de estructura moldeada tipo manguito, de bajo coste y alta resistencia, que supera la insuficiente línea de fuga de los productos antiguos.

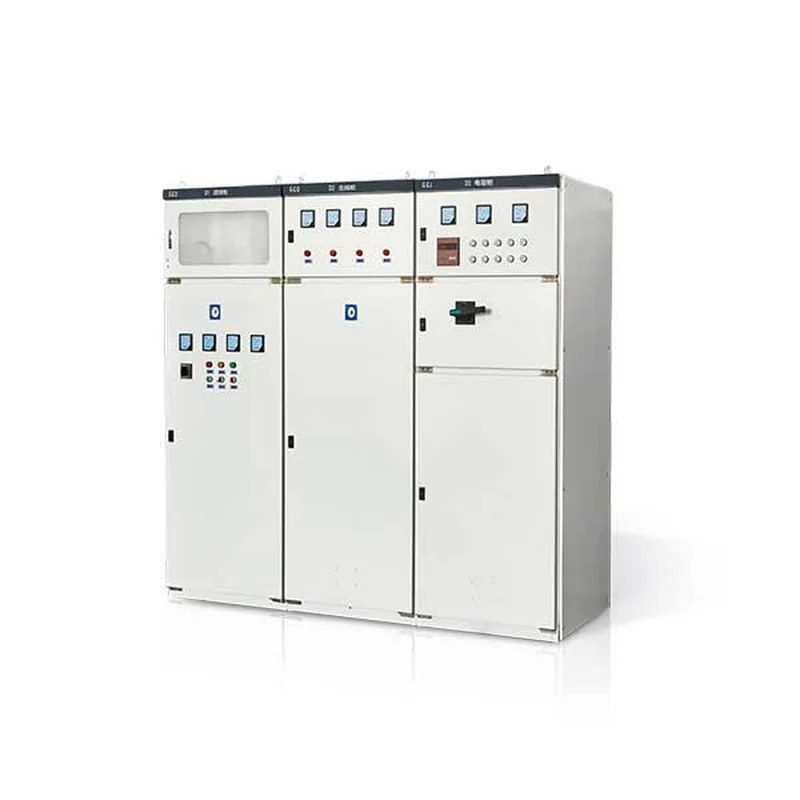

Estructura
- ◇ El cuerpo del armario de distribución de baja tensión de CA GGD adopta una forma de armario universal; el bastidor se ensambla a partir de acero conformado en frío 8MF mediante soldadura local, y las piezas del bastidor y las piezas de acoplamiento dedicadas son suministradas por fabricantes designados de perfiles de acero para garantizar la precisión y la calidad del armario.
- ◇ Las piezas del armario universal están diseñadas según el principio de módulos y disponen de orificios de montaje de 20 módulos. El alto grado de normalización permite a la fábrica realizar la preproducción, lo que acorta el ciclo de fabricación y mejora la eficiencia del trabajo.
- ◇ En el diseño del armario GGD se tiene plenamente en cuenta la disipación de calor durante el funcionamiento. Se disponen diferentes números de ranuras de disipación de calor en la parte superior e inferior del armario: cuando los componentes del interior se calientan, el calor asciende y se descarga por las ranuras superiores, mientras que el aire fresco entra continuamente por las ranuras inferiores, de modo que el armario sellado forma un conducto de aire natural de abajo hacia arriba y se logra el propósito de la disipación de calor.
- ◇ De acuerdo con los requisitos del estilo de los productos industriales modernos, el armario GGD se diseña utilizando la proporción áurea para la forma exterior y las dimensiones de división de cada parte, lo que hace que el armario completo sea elegante y de apariencia completamente nueva.
- ◇ La puerta se conecta al bastidor mediante una bisagra pivotante, lo que facilita su instalación y desmontaje; en el borde plegado de la puerta se inserta una tira de caucho-plástico en forma de montaña. Cuando la puerta está cerrada, la tira tiene un cierto recorrido de compresión, lo que evita la colisión directa entre la puerta y el cuerpo del armario y también mejora el grado de protección de la puerta.
- ◇ La puerta de instrumentos que soporta los componentes eléctricos se conecta al bastidor mediante un cable de cobre flexible trenzado, y las piezas de montaje del interior del armario se conectan al bastidor mediante tornillos moleteados, de modo que todo el armario forma un circuito completo de protección de puesta a tierra.
- ◇ La superficie del armario está recubierta por pulverización plástica, con fuerte adherencia y buena textura; todo el armario tiene un tono mate que evita el deslumbramiento y crea un entorno visual más cómodo para los operarios de guardia.
- ◇ La cubierta superior del armario puede retirarse cuando sea necesario, lo que facilita el montaje y el ajuste en obra de la barra colectora principal; en las cuatro esquinas de la parte superior del armario se montan cáncamos para el izado y el transporte.
- ◇ El grado de protección del armario es IP30; los usuarios también pueden elegir entre IP20 e IP40 según el entorno de servicio.

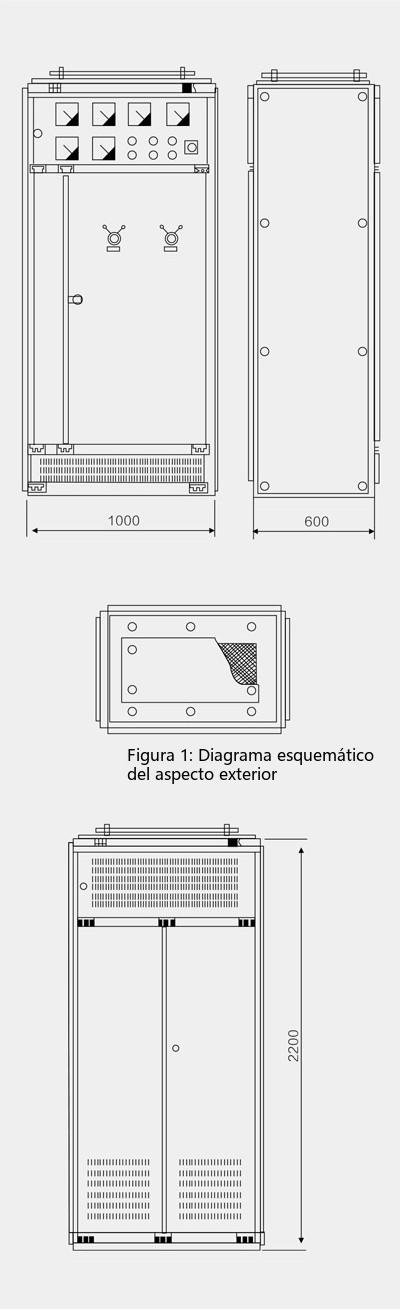

- ◇ Las dimensiones exteriores y de instalación se muestran en las Figuras 1 y 2.
Instalación y funcionamiento
Después de que el producto llegue al sitio de recepción, compruebe primero si el embalaje está intacto; si se encuentra algún problema, notifique al departamento correspondiente a tiempo para encontrar la causa. Los productos que no se instalen inmediatamente se colocarán en un lugar adecuado de acuerdo con las condiciones normales de servicio.
Instalación

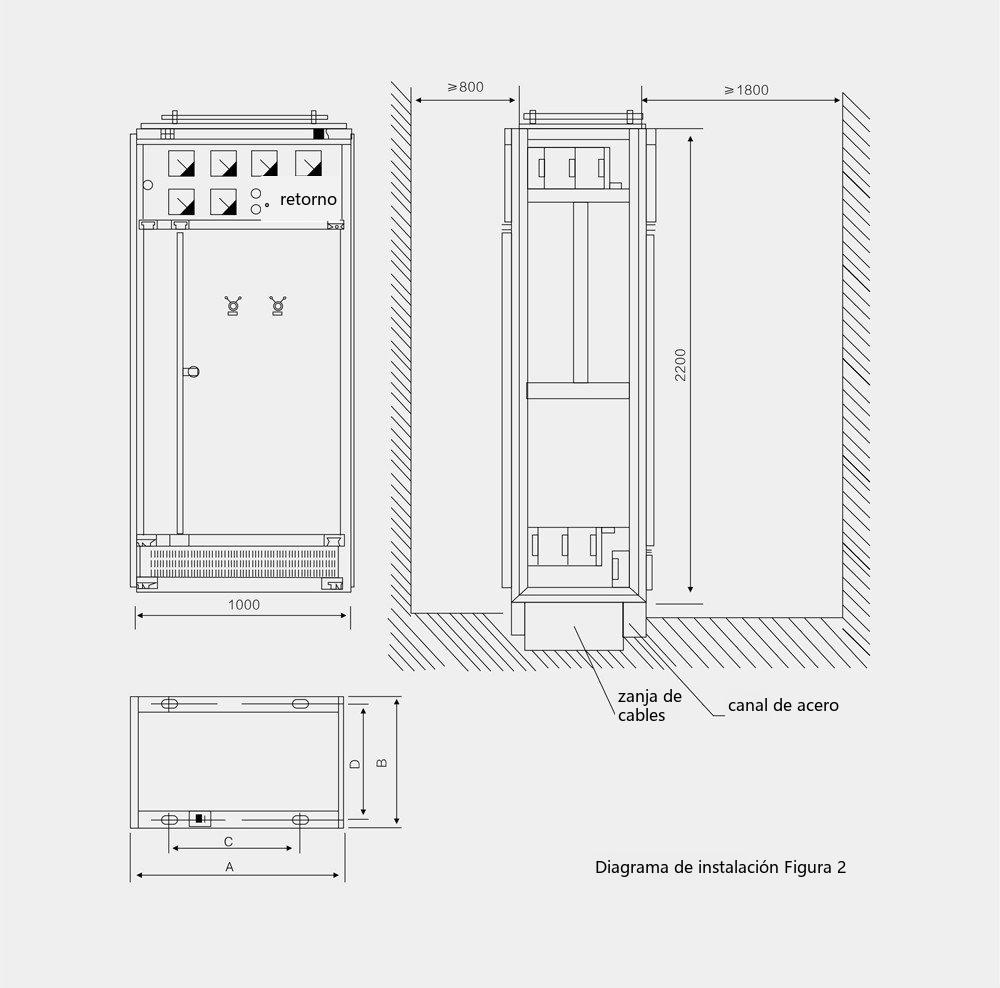

El producto se instalará de acuerdo con el plano de instalación (véase la Figura 2 adjunta). El acero de canal de cimentación y los pernos serán proporcionados por el usuario. Al instalar la barra colectora principal, las superficies de contacto deben quedar planas y limpias, recubiertas de vaselina neutra o tratadas por otros medios, y luego apretarse con pernos.
Inspección y pruebas a realizar después de la instalación y antes de la puesta en servicio
- Comprobar si la pintura de la superficie del armario se ha desconchado y si el interior está seco y limpio.
- Comprobar si los mecanismos de accionamiento de los componentes eléctricos son flexibles, sin agarrotamiento ni fuerza de accionamiento excesiva.
- Comprobar si el cierre y la apertura de los componentes principales son fiables y precisos, y si los contactos auxiliares funcionan de forma fiable y precisa.
- Comprobar si las indicaciones de los instrumentos y la relación y polaridad de los transformadores de medida son correctas.
- Comprobar si las conexiones de las barras colectoras son correctas y si los soportes aislantes, las piezas de montaje y los accesorios están instalados de forma firme y fiable.
- Comprobar si los contactos auxiliares cumplen los requisitos, si los calibres de los cartuchos fusibles son correctos, si los ajustes de los relés cumplen los requisitos de diseño y si el funcionamiento es preciso.
- Comprobar si los contactos de los circuitos se ajustan al esquema eléctrico.
- Comprobar si el sistema de circuito de protección cumple los requisitos.
- La resistencia de aislamiento medida con un megóhmetro de 500 V no será inferior a 10 megohmios.
Precauciones de uso
- Este producto es un armario de distribución de baja tensión instalado separado de la pared, accionado desde un lado (el frontal) y mantenido abriendo las puertas de ambos lados. El canal de mantenimiento y las puertas del producto solo pueden ser utilizados o abiertos por personal profesional cualificado para su accionamiento, inspección y mantenimiento.
- Después de muchas operaciones de cierre y apertura, los contactos principales de un interruptor automático de aire pueden quemarse localmente y producir depósitos de carbono, aumentando la resistencia de contacto; el interruptor automático de aire debe mantenerse y revisarse periódicamente según su manual de instrucciones.
- Está estrictamente prohibido abrir o cerrar el seccionador en carga.
Documentos y accesorios de entrega
El fabricante suministrará los siguientes documentos y accesorios:
- Lista de embalaje
- Certificado del producto e informe de pruebas de fábrica
- Manual de instrucciones
- Planos eléctricos correspondientes
- Manuales de instrucciones de los componentes principales
- Llaves de las puertas del armario, manivelas de accionamiento y piezas de repuesto especificadas en el contrato.
Información para el pedido
El usuario deberá proporcionar lo siguiente al realizar el pedido:
- Diagrama del sistema de distribución del circuito principal y plano de disposición, tensión nominal de servicio, corriente nominal de servicio, corriente de ajuste del dispositivo de protección y los parámetros técnicos necesarios.
- Especificar las especificaciones de los cables de entrada y salida.
- Modelos, especificaciones y cantidades de los principales componentes eléctricos de la aparamenta.
- Si se requiere un puente de barras colectoras o un canal de barras entre los armarios de aparamenta o para el armario de entrada, se indicarán los datos específicos como la luz y la altura sobre el suelo.
- Si la aparamenta se utiliza en condiciones ambientales especiales, esto deberá describirse detalladamente al realizar el pedido.
- Color superficial de la aparamenta y otros requisitos específicos.
Dimensiones exteriores y de instalación
| Código de producto | A | B | C | D |
|---|---|---|---|---|
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD008 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10 | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 600 | 1050 | 556 |
| GGD12A | 1200 | 800 | 1050 | 756 |
