Descripción general del producto
El dispositivo de compensación de potencia reactiva inteligente de baja tensión GGJ adopta diseño asistido por ordenador (CAD) e introduce control por microordenador para realizar una compensación de seguimiento inteligente de la potencia reactiva. Con una estructura racional y una tecnología desarrollada, se utiliza ampliamente en redes de baja tensión para mejorar el factor de potencia, reducir las pérdidas reactivas y mejorar la calidad del suministro; es un nuevo tipo de producto de ahorro de energía. Está dedicado a la compensación de potencia reactiva de transformadores trifásicos de 130-600 kVA. El dispositivo de compensación de potencia reactiva inteligente de baja tensión GGJ adopta un diseño de estructura modular y se utiliza ampliamente en la modernización de la compensación de potencia reactiva de redes de baja tensión.

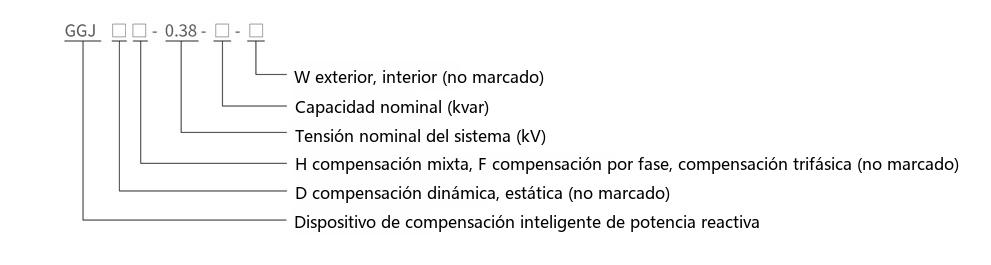

Designación de tipo
Condiciones de servicio
- Altitud: ≤2000 m;
- Temperatura ambiente: -20 ℃ a +45 ℃;
- Humedad relativa: ≤90% a 20 ℃;
- Entorno de instalación: libre de gases y vapores nocivos, polvo conductor o explosivo y moho grave.
Características estructurales
- Controlado por un controlador inteligente con funciones completas y rendimiento fiable; el modo de compensación es automático y puede elevar el factor de potencia por encima de 0,9:
- Visualización en tiempo real del factor de potencia de la red, rango de visualización: inductivo (0,00-0,99), capacitivo (0,00-0,99):
- Funciones de protección completas que incluyen sobretensión, armónicos excesivos, sobrecompensación, fallo del sistema, pérdida de fase y sobrecarga;
- Los parámetros configurados se memorizan y no se pierden tras un fallo de alimentación del sistema; cuando la red vuelve a la normalidad, el dispositivo entra automáticamente en estado de funcionamiento, sin necesidad de asistencia:
- Según el equilibrio de carga de la red, puede adoptarse compensación por fases o compensación mixta;
- Fuerte capacidad de antiinterferencia: puede soportar pulsos de interferencia de 2000 V de amplitud introducidos directamente desde la red, superior a la norma profesional nacional.
Parámetros técnicos principales
- Tensión nominal: 0,38-0,66kV;
- Frecuencia nominal: 50 Hz;
- Capacidad nominal: 1-600 kvar;
- Rango de tensión aplicable: (0,85-1,1) veces la tensión nominal;
- Corriente máxima admisible: 1,3 veces la corriente nominal;
- Circuitos de control: 1-16 circuitos;
- Tiempo de conmutación: 1-150 s por operación, ajustable;
- Modo de funcionamiento: automático, funcionamiento continuo.

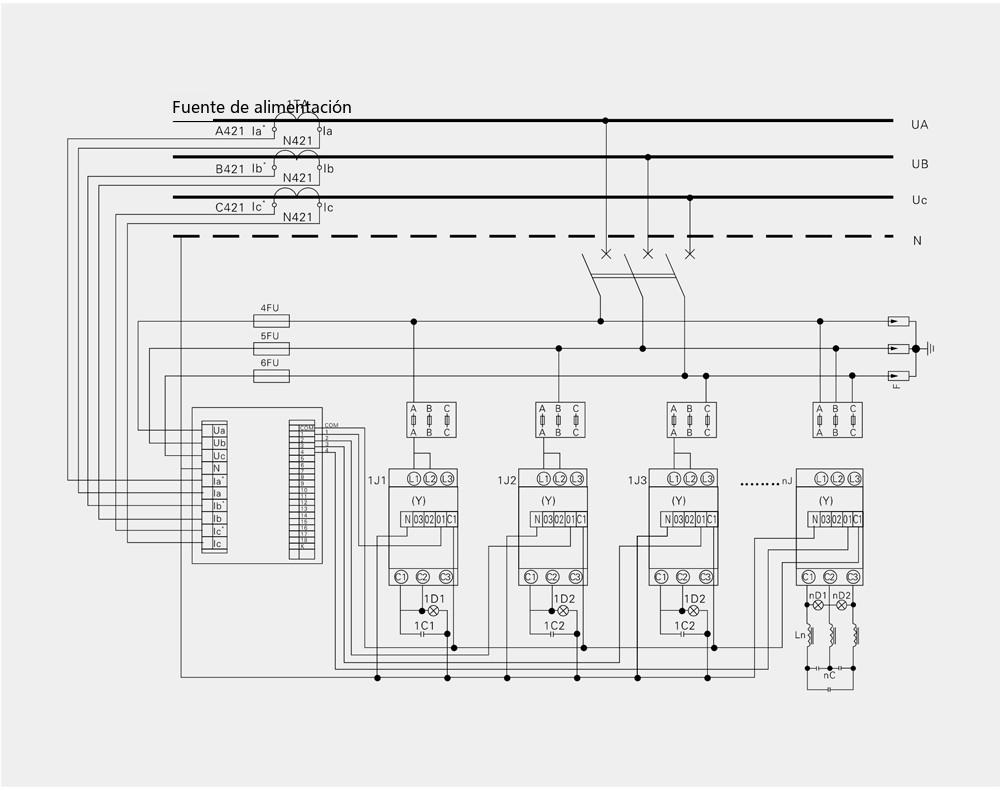

Ejemplos de principio del sistema
Información para el pedido
- Diagrama del esquema del circuito principal;
- Capacidad de compensación y modo de compensación;
- Cualquier condición que no se ajuste a las condiciones normales de servicio del producto deberá indicarse de antemano.
Funciones de monitorización de la red de distribución
Medición en tiempo real y registro horario de la tensión trifásica, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, energía activa y energía reactiva en el lado de baja tensión del transformador, así como la tasa de distorsión total de tensión y corriente y el contenido armónico del 2.º al 25.º;
Con interfaces RS-232 y RS-485, los datos pueden leerse mediante un ordenador de mano, y la comunicación remota permite la lectura inalámbrica de contadores, la prueba de dispositivos, el ajuste de parámetros y la lectura de datos medidos y registrados en tiempo real;
Función de análisis de datos: puede analizar, procesar y consultar estadísticamente los datos de carga de funcionamiento; analizar de forma completa la calidad del suministro y calcular la tasa de calificación de tensión, la tasa de carga de suministro, la tasa de fiabilidad y la tasa de carga máxima; consultar el factor de potencia, la potencia activa y la potencia reactiva por periodos de tiempo; trazar curvas de la tensión, corriente y factor de potencia de cada fase; e imprimir informes completos de análisis y estadísticas. El dispositivo de compensación de potencia reactiva inteligente de baja tensión GGJ está equipado con interfaces de comunicación RS-232 y RS-485 que admiten lectura inalámbrica de contadores y ajuste remoto de parámetros.

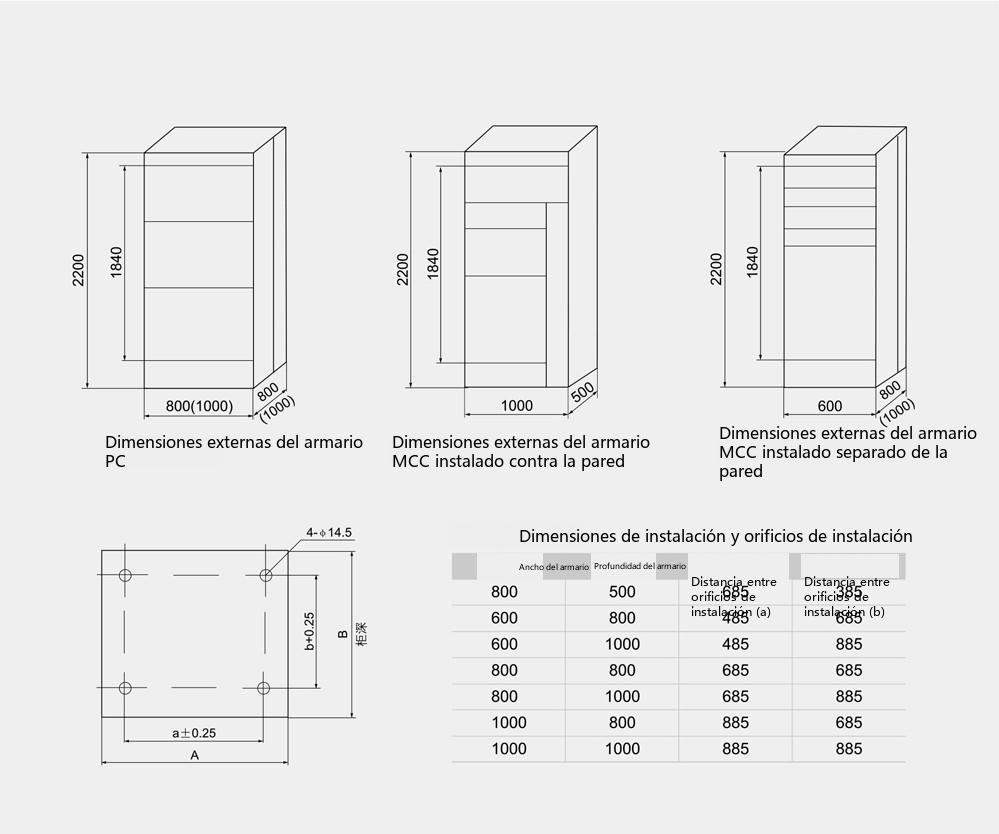

Dimensiones exteriores y de instalación
