Descripción general del producto
El armario de distribución de potencia de baja tensión XL-21 se utiliza en centrales eléctricas y empresas industriales y mineras para la distribución de energía en sistemas trifásicos de cuatro hilos o trifásicos de cinco hilos con tensión de CA de 500 V y menos. El armario de distribución de potencia de baja tensión XL-21 es una unidad de interior instalada contra la pared y con mantenimiento desde el frontal.

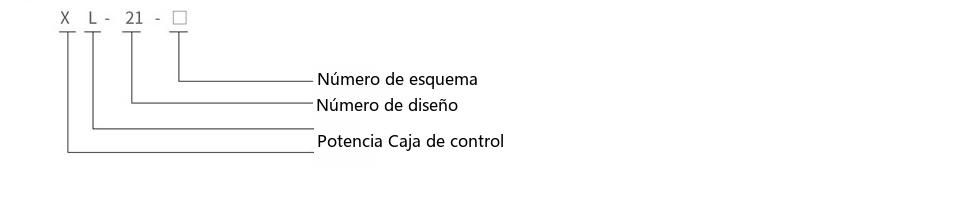

Designación de tipo
Características estructurales
El armario de distribución de potencia de baja tensión XL-21 es de tipo cerrado, con una envolvente curvada a partir de chapa de acero; la manivela de accionamiento del seccionador de cuchilla está montada en la parte superior de la columna derecha en la parte frontal de la caja y puede utilizarse para la conmutación de la fuente de alimentación. En la parte frontal de la caja se monta un voltímetro para indicar la tensión de la barra colectora. Hay una puerta en la parte frontal; cuando se abre la puerta, todo el equipo interior queda al descubierto para facilitar la inspección y el mantenimiento. La caja utiliza componentes de diseño nacional y se caracteriza por una estructura compacta, un mantenimiento cómodo y una combinación flexible de esquemas de circuito. Además de interruptores automáticos de aire y fusibles para la protección contra cortocircuitos, la caja también está equipada con contactores y relés térmicos, y en la puerta frontal pueden montarse botones de accionamiento y lámparas indicadoras.
Condiciones de servicio
- Temperatura ambiente: -50 ℃ a +40 ℃, con la temperatura media en 24 h sin superar +36 ℃;
- Altitud: no superior a 2000 m;
- Humedad relativa: no superior al 50% a una temperatura ambiente del aire de +40 ℃;
- Se permite una humedad relativa mayor a temperaturas más bajas (por ejemplo 90% a +20 ℃); se permite condensación moderada debido a cambios de temperatura;
- La inclinación del equipo respecto al plano vertical durante la instalación no superará los 5°, y el equipo se instalará en un lugar libre de vibraciones violentas, choques y corrosión.
Funcionamiento, mantenimiento y revisión
Después de la instalación o la revisión, el armario de distribución de potencia se someterá a las siguientes inspecciones y pruebas antes de ponerse en servicio (la inspección y prueba después de la revisión dependen de la naturaleza de la revisión).
- Comprobar si los equipos eléctricos y el cableado secundario instalados en el interior del armario de distribución de potencia cumplen los planos.
- Comprobar si los seccionadores de cuchilla e interruptores de aire utilizados para el accionamiento son flexibles y no se agarrotan.
- Comprobar si los contactos de los equipos eléctricos instalados están en buen estado y si cumplen los requisitos del propio equipo.
- Comprobar que no hay objetos extraños en el interior del armario de distribución de potencia y que los tornillos de fijación de todas las partes no están flojos.
Dimensiones exteriores y de instalación
- Las dimensiones exteriores y de instalación de la estructura tipo A del armario de distribución de potencia se muestran en la Figura 1.
- Las dimensiones exteriores y de instalación de la estructura tipo B del armario de distribución de potencia se muestran en la Figura 2.
4
Parámetros técnicos principales
Combinación de interruptor-seccionador con fusibles
| Modelo | Corriente nominal (A) | Corriente nominal del cartucho fusible (A) | Observaciones |
|---|---|---|---|
| HR3-400/34 | 400 | 150,200,250,300,350,400 | Sin cartucho fusible cuando se montan cuchillas de seccionamiento |
Transformador de corriente
| Modelo | Corriente nominal (A) | Corriente secundaria (A) | Observaciones |
|---|---|---|---|
| LM-0.5 | 75、100、150、200、300、600 | 5 | - |
Fusible
| Modelo | Fusible | Corriente nominal del cartucho fusible (A) | Observaciones |
|---|---|---|---|
| RL1-15 | 15 | 2、4、5、6、10、15 | - |
| RL1-60 | 60 | 20、25、30、35、40、50、60 | - |
| RL1-100 | 100 | 30、40、50、60、80、100 | - |
| RL1-200 | 200 | 80、100、120、150、200 | - |
| RL1-400 | 400 | 150、200、250、300、350、400 | - |
Contactor de CA
| Modelo | Corriente nominal (A) | Tensión de bobina (V) | Observaciones |
|---|---|---|---|
| CJ10-10 | 10 | CA 110 220 380 |
- |
| CJ10-20 | 20 | - | |
| CJ10-40 | 40 | - | |
| CJ10-80 | 80 | - | |
| CJ10-150 | 150 | - |
Información para el pedido
El cliente deberá proporcionar la siguiente información al realizar el pedido:

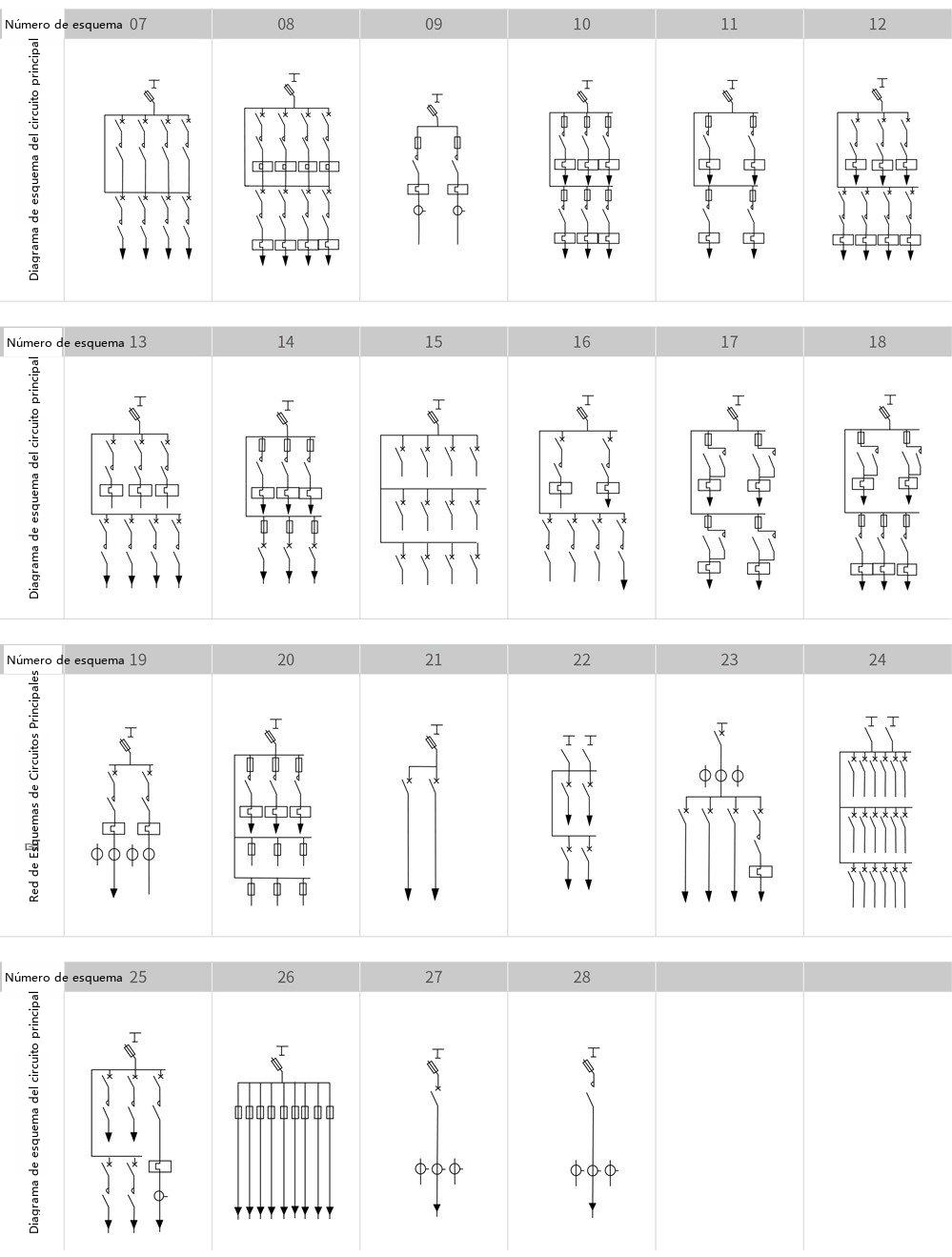

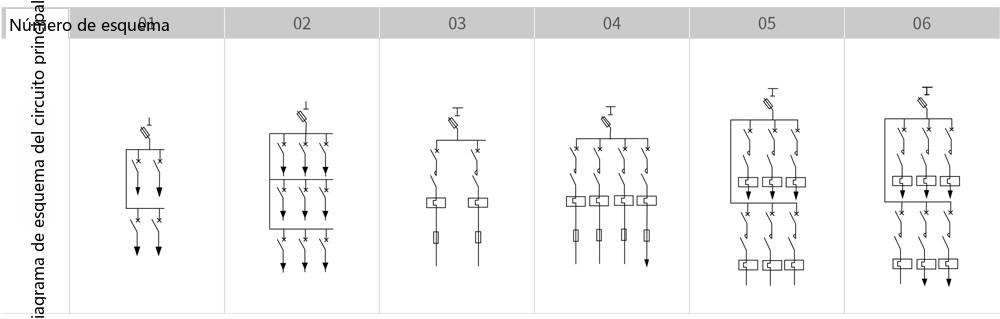

- ◆ Esquema del circuito principal y diagrama unifilar del sistema;
- ◆ Diagrama de circuito secundario desarrollado;
- ◆ Especificaciones detalladas y datos de los diversos dispositivos eléctricos instalados en cada caja;
- ◆ Al pedir la estructura tipo B, se proporcionará el plano de disposición y el plano de distribución de los armarios de distribución de potencia.
