نظرة عامة على المنتج

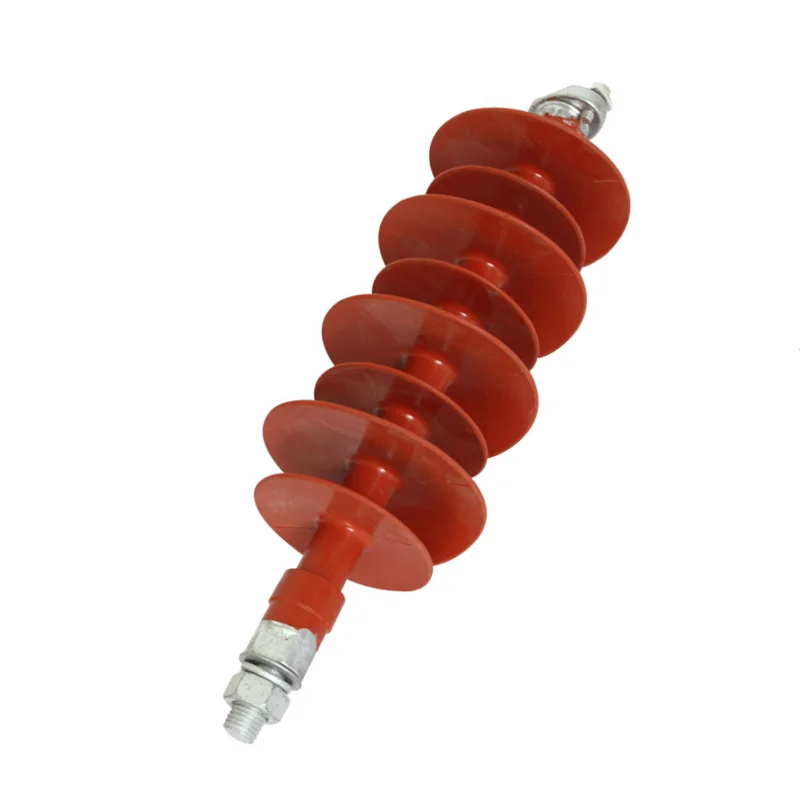

عازل وتدي مركب FPQ-20/12.5 له جهد مقنن 20 kV وحمل ميكانيكي مقنن 12.5 kN، ويُستخدم للدعم العازل من النوع الوتدي على خطوط الجهد العالي.
العازل مناسب لمنشآت خطوط الجهد العالي. يتميز بخصائص ممتازة في كراهية الماء ومقاومة التقادم ومقاومة التتبع ومقاومة التآكل، إلى جانب قوة شد وانحناء عالية جدًا. يتمتع بقوة ميكانيكية عالية، وأداء جيد في مقاومة الصدمات والاهتزاز والتقصف، وهو خفيف الوزن وسهل التركيب. أبعاد التركيب العلوية والسفلية مطابقة لتلك الخاصة بالعوازل الوتدية الخزفية المقابلة، لذا يمكن تبادلهما. يتحمل المنتج أحمال انحناء من 5-12.5 kN. باعتباره دعم عزل وتدي لخطوط 20 kV، فإن عازل FPQ-20/12.5 المركب يستبدل مباشرة العوازل الوتدية الخزفية ذات أبعاد التركيب نفسها، وهو سهل التركيب.
تسمية الطراز
في تسمية الطراز، يرمز F إلى العزل المركب، وP إلى البنية الوتدية، وQ إلى اقتران الكرة والتجويف. ويشير الرقم 20 قبل الشرطة المائلة إلى الجهد المقنن 20 kV، والرقم 12.5 بعد الشرطة المائلة إلى الحمل الميكانيكي المقنن 12.5 kN. يبلغ الارتفاع الهيكلي لهذا الطراز 380 mm، والحد الأدنى لمسافة الزحف الاسمية 780 mm، وجهد التحمل لصدمة الصواعق (القمة) 125 kV. بفضل حمله الميكانيكي العالي، فهو مناسب للدعم الوتدي على خطوط 20 kV في المناطق ذات الأحمال الثقيلة أو الرياح القوية. مع حمل ميكانيكي يصل إلى 12.5 kN، صُمم عازل FPQ-20/12.5 الوتدي المركب للقطاعات المعرضة للأحمال الثقيلة والرياح في خطوط 20 kV.
صور المنتج
المعاملات الفنية الرئيسية
يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
المعاملات الفنية الرئيسية للعوازل الوتدية المركبة 10-35kV
| الطراز | الجهد المقنن (kV) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس الكهربائي (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | قطر الجناح (mm) | جهد التحمل لصدمة الصواعق، القمة (kV) | جهد التحمل الرطب بتردد القدرة لمدة دقيقة، القيمة الفعالة (kV) |
|---|---|---|---|---|---|---|---|---|
| FPQ-10/4T20 | 10 | 4 | 215 | 125 | 300 | 140/115 | 75 | 42 |
| FPQ4-10/4T16 | 10 | 4 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPQ4-10/5T20 | 10 | 5 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPS-10S/5 | 10 | 5 | 250 | 180 | 380 | 90 | 105 | 42 |
| FPQ-20/12.5 | 20 | 12.5 | 380 | 290 | 780 | 140/110 | 125 | 50 |
| FPQ-12/5 | 12 | 5 | 250 | 150 | 370 | 115 | 95 | 42 |
| FPQ-35/10 | 35 | 10 | 420 | 350 | 1160 | 122/92 | 200 | 95 |
المعاملات الفنية الرئيسية للعوازل المركبة المضادة لانحراف الرياح 35-220kV
| الطراز | الجهد المقنن (kV) | الحمل الميكانيكي المقنن للانحناء (kN) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس الكهربائي (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | جهد التحمل لصدمة الصواعق، القمة (kV) | جهد التحمل الرطب بتردد القدرة لمدة دقيقة، القيمة الفعالة (kV) | علامة التوصيل |
|---|---|---|---|---|---|---|---|---|---|
| FSP-35/0.8-AQ(TQ) | 35 | 0.8 | 100 | 710±15 | 470 | 1380 | 230 | 95 | 16 |
| FSP-66/0.8-AQ(TQ) | 66 | 0.8 | 100 | 950±15 | 710 | 2200 | 410 | 185 | 16 |
| FSP-110/0.8-AQ(TQ) | 110 | 0.8 | 100 | 1440±15 | 1200 | 3800 | 550 | 230 | 16 |
| FSP-220/0.8-AQ(TQ) | 220 | 0.8 | 100 | 2250±30 | 2050 | 7280 | 1000 | 395 | 16 |
ملاحظات: 1. المعاملات أعلاه هي قيم نموذجية للعوازل الوتدية المركبة / العوازل المضادة لانحراف الرياح؛ ويمكن تخصيص الارتفاع المحدد ومسافة الزحف وأبعاد التركيب وفقًا لمتطلبات المشروع. 2. في الجدول، تشير اللاحقة T إلى بنية تركيب الذراع العرضي الفولاذي وتشير Q إلى الاقتران الكروي. 3. يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
