نظرة عامة على المنتج
عازل وتدي مركب FPQ-10/4T20 له جهد مقنن 10 kV وحمل ميكانيكي مقنن 4 kN، ويستخدم لدعم العزل من نوع الوتد على خطوط الجهد العالي.
العازل مناسب لمرافق خطوط الجهد العالي. يتميز بخصائص ممتازة في مقاومة الماء (الكراهية للماء)، ومقاومة الشيخوخة، ومقاومة التتبع، ومقاومة التآكل، إلى جانب قوة شد وانحناء عالية جداً. يتميز بقوة ميكانيكية عالية، وأداء جيد ضد الصدمات والاهتزاز والهشاشة، ووزن خفيف وسهولة في التركيب. أبعاد التركيب العلوية والسفلية مطابقة لتلك الخاصة بعوازل الوتد الخزفية المقابلة، لذا يمكن استخدامهما بالتبادل. يتحمل المنتج أحمال انحناء من 5-12.5 kN. كدعامة عزل من نوع الوتد تستخدم على نطاق واسع في خطوط التوزيع 10 kV، فإن عازل وتدي مركب FPQ-10/4T20 يحل مباشرة محل عوازل الوتد الخزفية من نفس أبعاد التركيب دون أي تعديل على العارضة.
تسمية الطراز
في تسمية الطراز، يرمز الحرف F إلى المادة العازلة المركبة (غلاف مطاط السيليكون + قضيب قلب راتنجي إيبوكسي)، و P إلى البنية من نوع الوتد، و Q إلى اقتران الكرة والتجويف. الرقم 10 قبل الشرطة المائلة يشير إلى الجهد المقنن 10 kV، والرقم 4 بعد الشرطة المائلة إلى الحمل الميكانيكي المقنن 4 kN، واللاحقة T20 إلى هيكل تركيب العارضة الفولاذية مع الرقم التسلسلي للتصميم. يبلغ الارتفاع الهيكلي لهذا الطراز 215 mm، والحد الأدنى لمسافة الزحف الاسمية 300 mm، وجهد التحمل لنبضة الصواعق (الذروة) 75 kV؛ وهو مخصص للدعم من نوع الوتد على خطوط التوزيع 10 kV وقابل للتبادل مع عوازل الوتد الخزفية من نفس أبعاد التركيب. يتم تشكيل عازل وتدي مركب FPQ-10/4T20 بشكل متكامل من غلاف مطاط السيليكون وقضيب قلب من ألياف الإيبوكسي الزجاجية، ويتميز بأبعاد مدمجة وتركيب مباشر على العوارض الفولاذية.

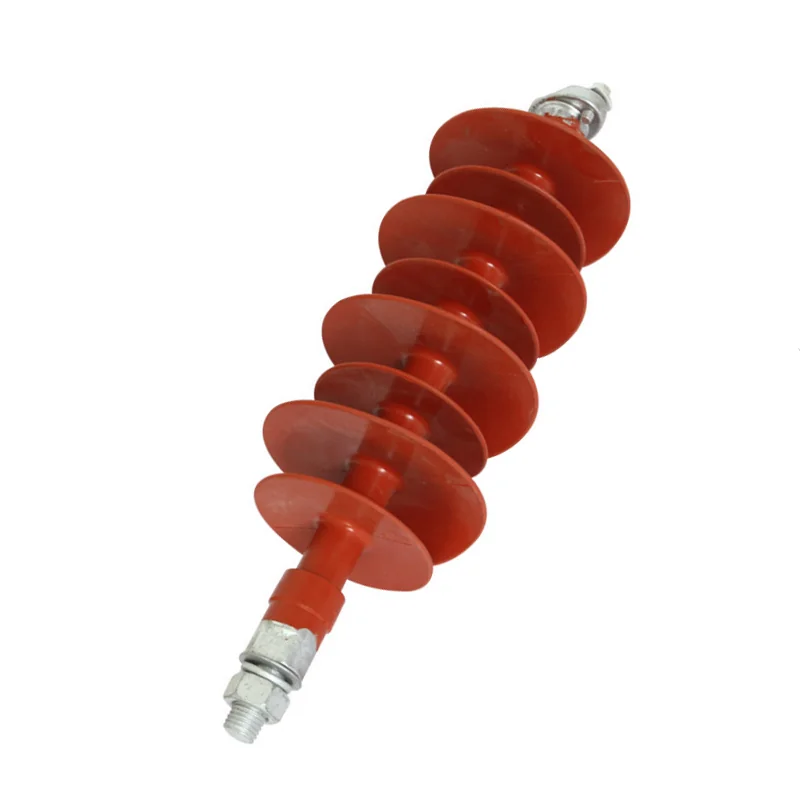

صور المنتج
المعايير الفنية الرئيسية
يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
المعايير الفنية الرئيسية لعوازل الوتد المركبة 10-35kV
| الطراز | الجهد المقنن (kV) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | قطر الجناح (mm) | جهد التحمل لنبضة الصواعق، الذروة (kV) | جهد التحمل الرطب للتردد الكهربائي لمدة دقيقة، القيمة الفعالة (kV) |
|---|---|---|---|---|---|---|---|---|
| FPQ-10/4T20 | 10 | 4 | 215 | 125 | 300 | 140/115 | 75 | 42 |
| FPQ4-10/4T16 | 10 | 4 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPQ4-10/5T20 | 10 | 5 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPS-10S/5 | 10 | 5 | 250 | 180 | 380 | 90 | 105 | 42 |
| FPQ-20/12.5 | 20 | 12.5 | 380 | 290 | 780 | 140/110 | 125 | 50 |
| FPQ-12/5 | 12 | 5 | 250 | 150 | 370 | 115 | 95 | 42 |
| FPQ-35/10 | 35 | 10 | 420 | 350 | 1160 | 122/92 | 200 | 95 |
المعايير الفنية الرئيسية لعوازل الانحراف المضادة للرياح المركبة 35-220kV
| الطراز | الجهد المقنن (kV) | حمل الانحناء الميكانيكي المقنن (kN) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | جهد التحمل لنبضة الصواعق، الذروة (kV) | جهد التحمل الرطب للتردد الكهربائي لمدة دقيقة، القيمة الفعالة (kV) | علامة التوصيل |
|---|---|---|---|---|---|---|---|---|---|
| FSP-35/0.8-AQ(TQ) | 35 | 0.8 | 100 | 710±15 | 470 | 1380 | 230 | 95 | 16 |
| FSP-66/0.8-AQ(TQ) | 66 | 0.8 | 100 | 950±15 | 710 | 2200 | 410 | 185 | 16 |
| FSP-110/0.8-AQ(TQ) | 110 | 0.8 | 100 | 1440±15 | 1200 | 3800 | 550 | 230 | 16 |
| FSP-220/0.8-AQ(TQ) | 220 | 0.8 | 100 | 2250±30 | 2050 | 7280 | 1000 | 395 | 16 |
ملاحظات: 1. المعايير المذكورة أعلاه هي قيم نموذجية لعوازل الوتد المركبة / عوازل الانحراف المضادة للرياح؛ يمكن تخصيص الارتفاع المحدد ومسافة الزحف وأبعاد التركيب وفقاً لمتطلبات المشروع. 2. في الجدول، تشير اللاحقة T إلى هيكل تركيب العارضة الفولاذية و Q إلى اقتران الكرة. 3. يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
