نظرة عامة على المنتج

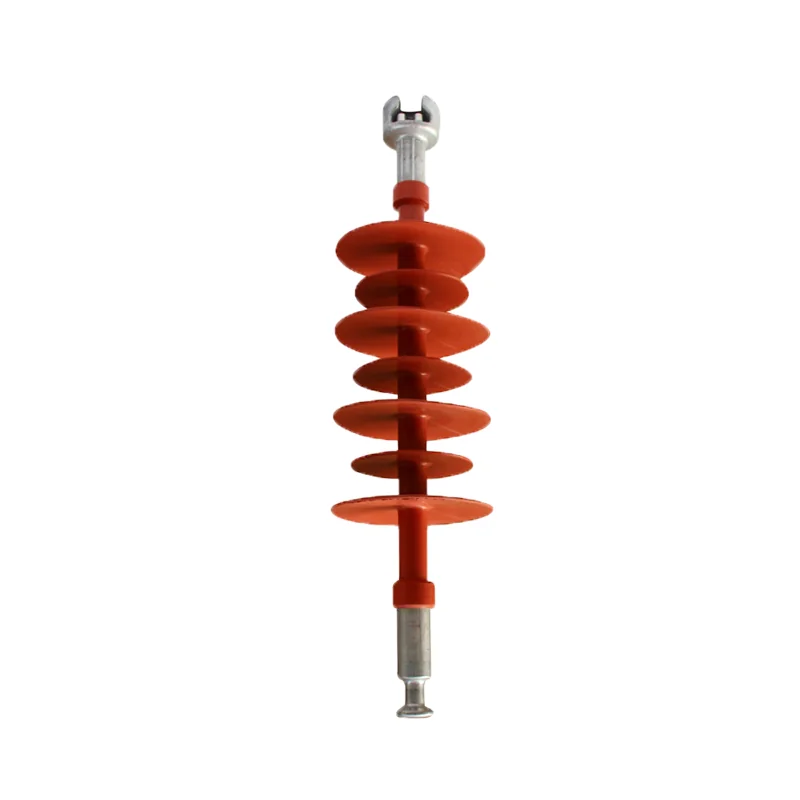

عازل التعليق المركب FXBW4-35/70 له جهد مقنن 35 kV وحمل ميكانيكي مقنن 70 kN، وهو مخصص للمناطق الملوثة، وأحمال الشد الميكانيكية العالية، والامتدادات الطويلة والخطوط المدمجة.
المنتج مناسب بشكل خاص للمناطق الملوثة، وأحمال الشد الميكانيكية العالية، والامتدادات الطويلة والخطوط المدمجة. يتميز بخفة الوزن، وصغر الحجم ومقاومة الكسر، وقوة الالتواء العالية وأداء ممتاز مضاد للانفجار، مع أحمال ميكانيكية من 50 kN إلى 210 kN. عازل التعليق المركب FXBW4-35/70 له حمل شد ميكانيكي 70 kN ويمكن تبادله مباشرة مع عوازل الخزف من نفس المواصفات.
مزايا أداء المنتج
- أداء كهربائي فائق وقوة ميكانيكية عالية: القضيب المسحوب من ألياف الزجاج الإيبوكسي بالداخل له مقاومة انحناء تساوي ضعف الفولاذ العادي و8-10 أضعاف الخزف عالي المقاومة، مما يحسن بشكل فعال موثوقية التشغيل الآمن.
- مقاومة جيدة للتلوث وقدرة قوية على مقاومة الوميض الناتج عن التلوث: جهد التحمل الرطب وجهد التحمل ضد التلوث هما 2-2.5 ضعف عوازل الخزف بنفس مسافة الزحف، ولا حاجة للتنظيف، مما يسمح بالتشغيل الآمن في المناطق الملوثة بشدة.
- صغير الحجم وخفيف الوزن: فقط 1/6-1/9 من عوازل الخزف من نفس فئة الجهد؛ الهيكل الخفيف يسهل النقل والتركيب.
- كارهية ممتازة للماء: أغطية السيليكون المطاطية شديدة الكراهية للماء، والهيكل المتكامل يحافظ على جفاف العزل الداخلي، مما يلغي اختبارات مراقبة العزل الوقائية والتنظيف، وبالتالي يقلل أعمال الصيانة الروتينية.
- إحكام جيد ومقاومة قوية للتآكل: مادة الغلاف تصل إلى فئة مقاومة التتبع TMA4.5، مع مقاومة جيدة للشيخوخة والتآكل ودرجات الحرارة المنخفضة، مناسبة للمناطق من -40℃ إلى +50℃.
- مقاومة قوية للصدمات والاهتزازات: سلوك جيد مضاد للهشاشة والزحف، ليس من السهل كسره، قوة انحناء والتفاف عالية، قادر على تحمل الضغط الداخلي بأداء قوي مضاد للانفجار؛ قابل للتبادل مع عوازل الخزف والزجاج.
- ملف تعريف محسّن للأغطية: تم تحسين هندسة الأغطية وفق مبادئ الديناميكا الهوائية وتم تكوين حلقات التدريج بشكل مناسب لقمع تيارات التسرب، مما يحمي أغطية المطاط السيليكوني من تآكل القوس ويمدد عمر خدمة العازل المركب.
- أداء عام متفوق على عوازل الخزف: سلسلة العوازل المركبة تتفوق على عوازل الخزف في الأداء الميكانيكي والكهربائي، مع هامش أمان كبير في التشغيل، مما يجعلها المنتج المطور لخطوط الطاقة.
تعيين النوع

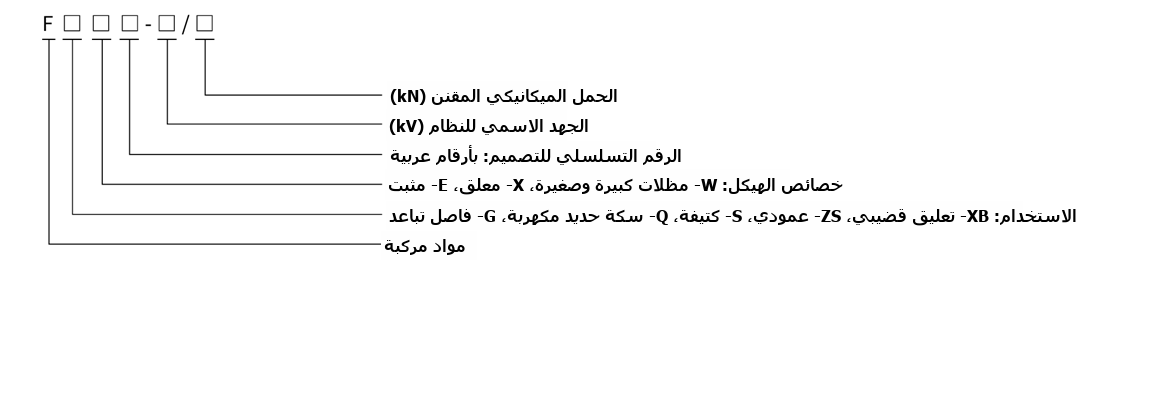

F - مادة مركبة؛ الرقم قبل "/" - الجهد الاسمي للنظام (kV)؛ الرقم بعد "/" - الحمل الميكانيكي المقنن (kN)؛ W - شكل الأغطية الكبيرة والصغيرة بالتناوب، X - نوع تعليق، E - نوع تحديد الموضع. رموز التطبيق: XB - نوع قضيب التعليق، ZS - نوع عمودي، S - نوع ذراع عرضي، Q - نوع السكة الحديدية الكهربائية، G - مخمد المباعد.
هيكل المنتج وميزاته

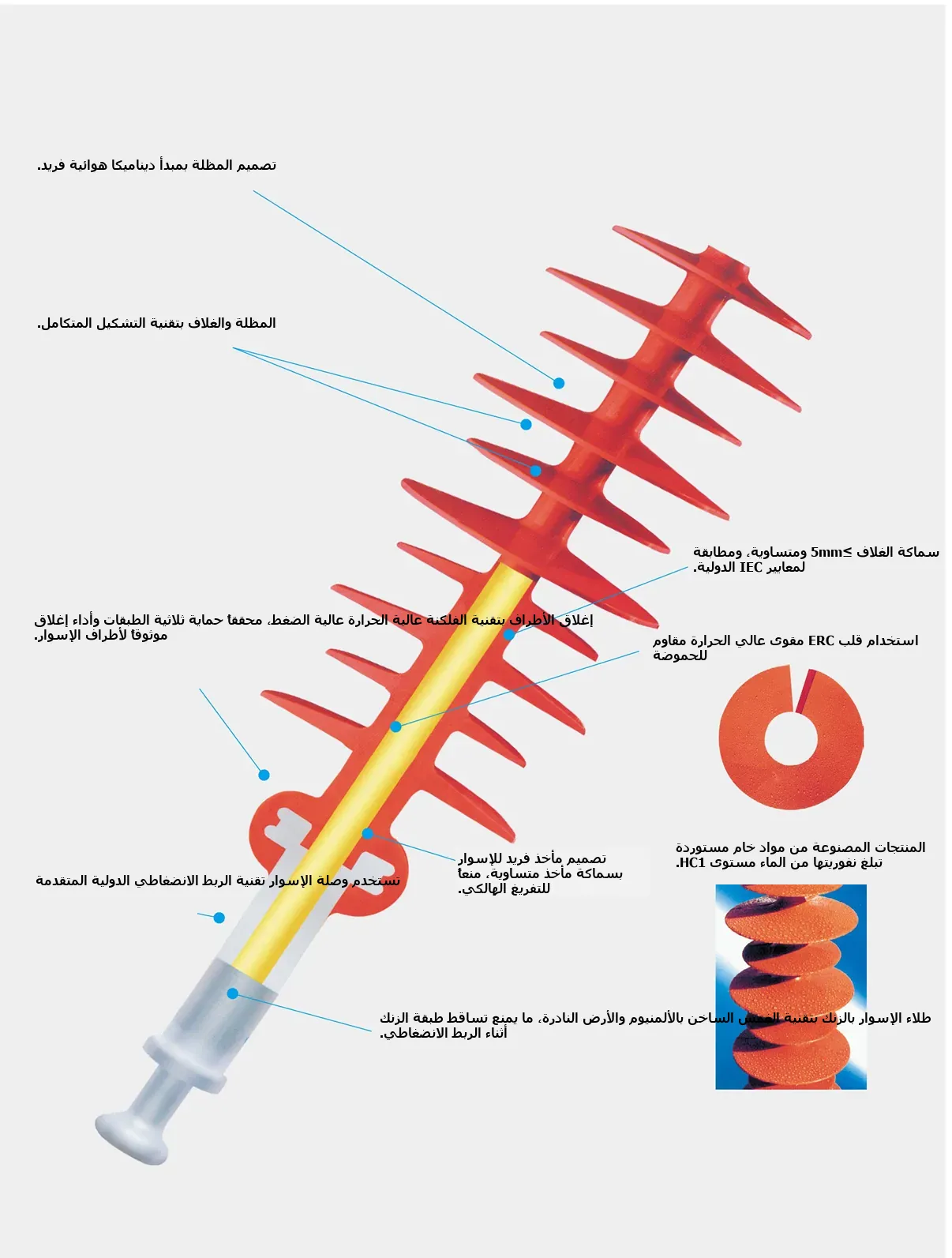

تتكون السلسلة من ثلاثة أجزاء: قضيب مسحوب من ألياف الزجاج الإيبوكسي، وأغطية المطاط السيليكوني، وتجهيزات معدنية. يتم إنتاج أغطية المطاط السيليكوني بواسطة القولبة بالحقن المتكاملة، مما يحل المشكلة الرئيسية التي تؤثر على موثوقية العوازل المركبة - الانهيار الكهربائي البيني. يستخدم اتصال القضيب بالتجهيزات عملية عصر موثوقة مدعومة بنظام كشف عيوب بالموجات فوق الصوتية أوتوماتيكي بالكامل. العازل قوي، جميل المظهر، مدمج وخفيف؛ التجهيزات المجلفنة تقاوم الصدأ، والمنتج قابل للتبادل مع عوازل الخزف. الهيكل موثوق ولا يتلف القضيب الأساسي، مما يسمح باستغلال قوته الميكانيكية بالكامل. عازل التعليق المركب FXBW4-35/70 له مسافة زحف 1225 mm وهو مخصص لخطوط 35 kV في المناطق الملوثة ومع الامتدادات الطويلة.
- يعتمد تصميم الأغطية على مبدأ ديناميكي هوائي فريد.
- يتم قولبة الأغطية والغلاف بشكل متكامل.
- يستخدم الإحكام النهائي مطاطاً مبركناً بدرجة حرارة عالية يتم تطبيقه تحت ضغط عالٍ، مما يحقق حماية ثلاثية وإحكاماً موثوقاً في نهايات التجهيزات.
- تستخدم توصيلات التجهيزات عملية العصر المقبولة دولياً.
- تستخدم الطبقة المجلفنة للتجهيزات الجلفنة بالغمس الساخن بالألومنيوم الأرضي النادر، مما يمنع تقشر الزنك أثناء العصر.
- سماكة الغلاف أكبر من 5 mm وموحدة، متوافقة مع معايير IEC.
- القضيب الأساسي هو قضيب ERC مقوى ومقاوم للأحماض ودرجات الحرارة العالية.
- تتميز التجهيزات بتصميم مشقوق بسماكة أخدود موحدة، مما يلغي التفريغ النقطي.
- مصنعة من مواد خام مستوردة، مع كارهية للماء تصل إلى فئة HC1.
صور المنتج
المعاملات الفنية الرئيسية
يتوافق الأداء مع GB/T9519-2008 و IEC 61109.
| الطراز | الجهد المقنن (kV) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | مسافة العزل (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | جهد التحمل لصدمة البرق، الذروة (kV) | جهد التحمل بتردد الطاقة، القيمة الفعالة (kV) |
|---|---|---|---|---|---|---|---|
| FXBW4-12/70 | 12 | 70 | 370 | 200 | 480 | 75 | 42 |
| FXBW4-12/100 | 12 | 100 | 405 | 200 | 480 | 75 | 42 |
| FXBW4-24/70 | 24 | 70 | 550 | 370 | 850 | 185 | 75 |
| FXBW4-24/100 | 24 | 100 | 590 | 370 | 850 | 185 | 75 |
| FXBW4-35/70 | 35 | 70 | 650 | 450 | 1225 | 230 | 95 |
| FXBW4-35/100 | 35 | 100 | 690 | 450 | 1225 | 230 | 95 |
| FXBW4-66/70 | 66 | 70 | 900 | 710 | 1980 | 410 | 185 |
| FXBW4-66/100 | 66 | 100 | 940 | 710 | 1980 | 410 | 185 |
| FPBW4-66/70 | 66 | 70 | 900 | 710 | 1980 | 410 | 185 |
| FPBW4-110/70 | 110 | 70 | 1240 | 1000 | 3315 | 550 | 230 |
| FPBW4-110/100 | 110 | 100 | 1240 | 1000 | 3315 | 550 | 230 |
| FPBW4-220/100 | 220 | 100 | 2240 | 1900 | 6300 | 1000 | 395 |
| FPBW4-220/160 | 220 | 160 | 2240 | 1900 | 6300 | 1000 | 395 |
| FPBW4-330/100 | 330 | 100 | 2950 | 2600 | 9075 | 1425 | 570 |
| FPBW4-330/160 | 330 | 160 | 2950 | 2600 | 9075 | 1425 | 570 |
| FXBW4-500/160 | 500 | 160 | 4080 | 3730 | 12750 | 2250 | 740 |
ملاحظات: يتوافق الأداء مع GB/T9519-2008 و IEC 61109؛ للجهد 110 kV وما فوق، يُشار إلى العازل باسم FPBW4 في الكتالوج (نفس سلسلة FXBW4، مع اختلاف طفيف في شكل الأغطية).
