نظرة عامة على المنتج
مفتاح التأريض الداخلي عالي الجهد JN22B-40.5/31.5 يتوافق مع المعيار الوطني GB1985-2004 و IEC 62271-102:2002؛ يُستخدم في أنظمة الطاقة ثلاثية الأطوار 50 Hz بجهد مقنن 40.5 kV ويمكن دمجه مع خزائن معدات القطع والتحويل عالية الجهد KYN61-40.5 وغيرها لحماية التأريض أثناء صيانة المعدات عالية الجهد. إنه نسخة محسّنة من مفتاح التأريض الأصلي، ببنية بسيطة ومدمجة، وأداء متسق وتشغيل سهل بزاوية صغيرة، ويمكنه استخدام أجزاء التوصيل والنقل الخاصة بـ JN15-12.
تعيين الطراز

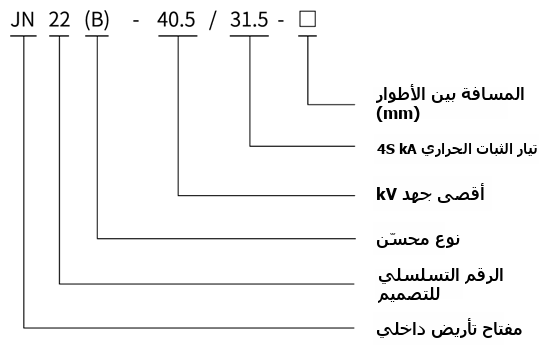

JN22(B)-40.5/31.5-□: JN - مفتاح تأريض داخلي؛ 22 - الرقم التسلسلي للتصميم؛ (B) - النوع المحسّن؛ 40.5/31.5 - أقصى جهد (kV) / التيار الحراري القصير الأمد 4 ثوانٍ (kA)؛ □ - التباعد بين الأطوار (mm).
المعايير الفنية الرئيسية
| رقم | البند | الوحدة | البيانات |
|---|---|---|---|
| 01 | الجهد المقنن | kV | 40.5 |
| 02 | تيار التحمل القصير الأمد المقنن (4 ثوانٍ) | kA | 31.5 |
| 03 | تيار الإغلاق عند قصر الدائرة المقنن (القمة) | kA | 80 |
| 04 | تيار التحمل الذروي المقنن | kA | 80 |
| 05 | التباعد بين الأطوار | mm | 300、350、400 |
| 06 | مستوى العزل المقنن (تحمل تردد الطاقة لمدة دقيقة واحدة، للأرض وبين الأطوار) | kV | 95 |
| - | مستوى العزل المقنن (جهد صدمة الصواعق، للأرض وبين الأطوار) | kV | 185 |
الأبعاد الخارجية وأبعاد التركيب

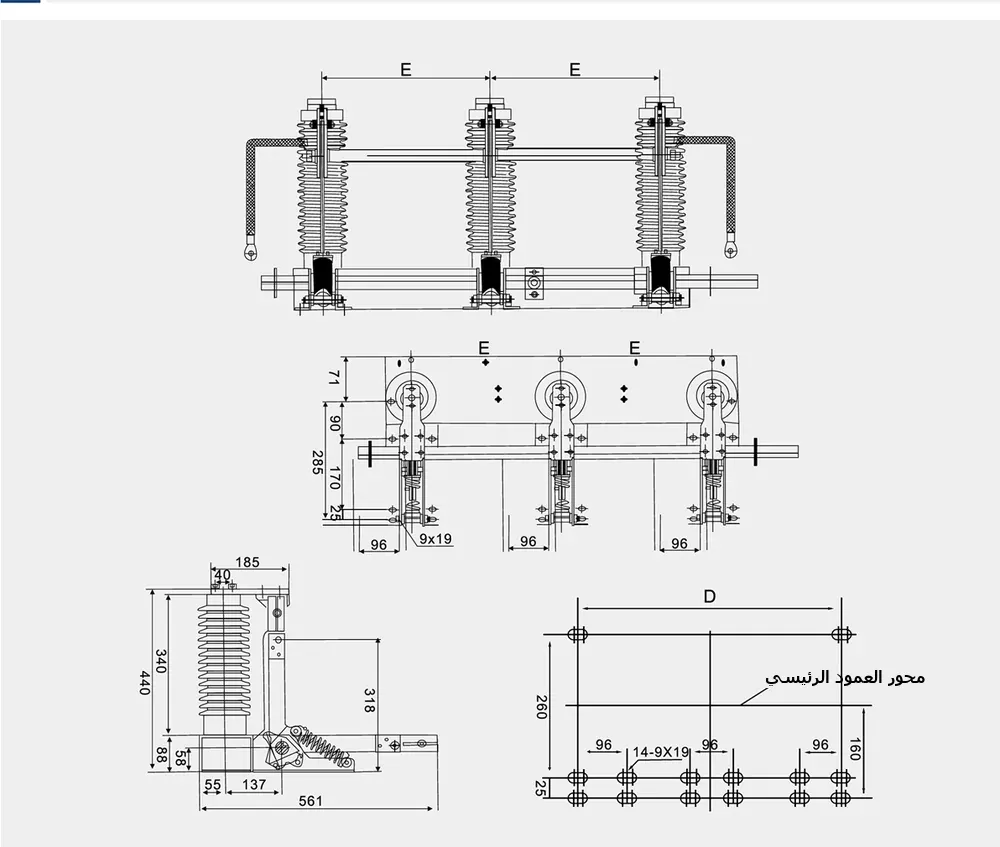

الشكل: الأبعاد الخارجية وأبعاد التركيب لـ JN22(B)-40.5/31.5
ظروف الخدمة
- الارتفاع عن سطح البحر لا يتجاوز 1000 م؛
- درجة حرارة الهواء المحيط: الحد الأقصى +40℃، الحد الأدنى -25℃؛
- شدة الزلازل لا تتجاوز 8 درجات؛
- يُركّب في أماكن خالية من مخاطر الحريق أو الانفجار، والغبار الشديد، والتآكل الكيميائي أو الاهتزاز العنيف.
