نظرة عامة على المنتج
مفتاح التأريض الداخلي عالي الجهد JN2-40.5 هو جهاز عالي الجهد داخلي مصمم بما يتوافق مع IEC 129-84 "مفاتيح الفصل ومفاتيح التأريض" و IEC 694-84 "البنود العامة لمعدات القطع والتحويل والتحكم عالية الجهد"، ووفقًا لأحكام مفاتيح التأريض في GB1985-89 "مفاتيح الفصل ومفاتيح التأريض عالية الجهد للتيار المتردد". يُستخدم في أنظمة الطاقة ثلاثية الأطوار 50 Hz للجهد 35 kV وما دون، ويأتي مزودًا بجهاز مراقبة الجهد، ويتميز ببنية بسيطة وموثوقة، وقوة تشغيل منخفضة، وسهولة التركيب والتشغيل. يُستخدم عادةً في خزائن معدات القطع والتحويل JYN1-40.5 و GFC-40.5 ويمكن أيضًا استخدامه بشكل مستقل.

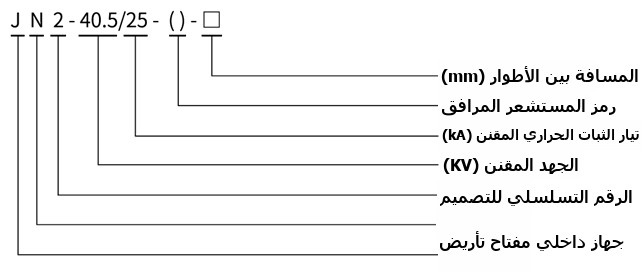

تعيين الطراز
JN2-40.5/25-( )-□: المسافة بين الأطوار (mm)، رمز المستشعر المرفق، التيار الحراري القصير الأمد المقنن (kA)، الجهد المقنن (kV)، الرقم التسلسلي للتصميم، التركيب الداخلي، مفتاح التأريض.
المعايير الفنية الرئيسية
| رقم | البند | الوحدة | البيانات |
|---|---|---|---|
| 01 | الجهد المقنن | kV | 40.5 |
| 02 | التيار الحراري القصير الأمد 4 ثوانٍ (القيمة الفعالة) | kA | 25 |
| 03 | التيار الديناميكي (القمة) | kA | 63 |
| 04 | تيار الإغلاق عند قصر الدائرة (القمة) | kA | 63 |
| 05 | مستوى العزل المقنن (جهد التحمل لصدمة الصواعق، للأرض وبين الأطوار) | kV | 185 |
| - | مستوى العزل المقنن (تحمل تردد الطاقة لمدة دقيقة واحدة للدائرة الرئيسية، للأرض وبين الأطوار) | kV | 95 |
| - | مستوى العزل المقنن (تحمل تردد الطاقة لمدة دقيقة واحدة للدائرة الثانوية) | kV | 2 |
| 06 | التفريغ الجزئي لجهاز عرض الجهد | pC | 2 |

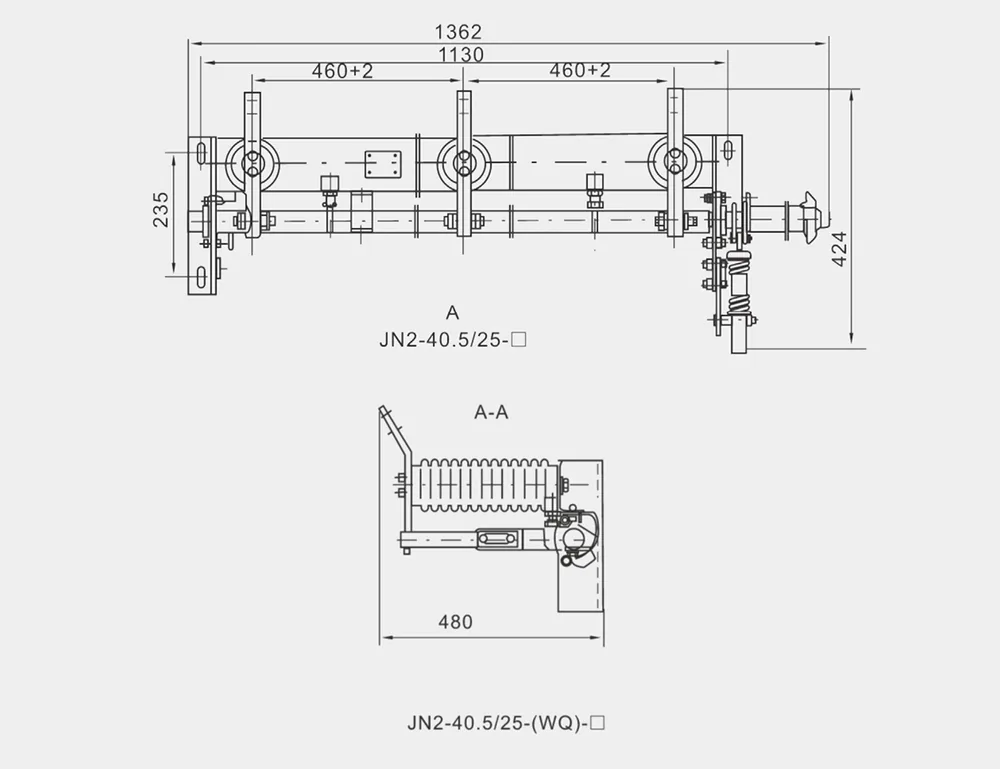

الأبعاد الخارجية وأبعاد التركيب
الشكل: الأبعاد الخارجية وأبعاد التركيب لـ JN2-40.5/25-□ و JN2-40.5/25-(WQ)-□
الخصائص الهيكلية
تم تصميم نظام التشغيل لمفتاح التأريض هذا من نوع تخزين الطاقة الزنبركي مع قدرة الإغلاق السريع. عند الإغلاق، تقوم وصلة التشغيل بتدوير الترس لإغلاق العمود الرئيسي؛ والفتح مشابه. يمكن تركيب طرازات مختلفة من أجهزة عرض الجهد العالي الحي، ويمكن أن تكون العوازل الداعمة من راتنج الإيبوكسي أو أجهزة عرض الجهد الحي السلبية من نوع DXN.
ظروف الخدمة
- درجة حرارة الهواء المحيط: الحد الأقصى +40℃؛ الحد الأدنى -10℃ في المناطق العادية و -25℃ في المناطق شديدة البرودة. ملاحظة: يُسمح بالتخزين والنقل عند -30℃؛
- الارتفاع عن سطح البحر لا يتجاوز 1000 م؛
- الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95%، والمتوسط الشهري لا يتجاوز 90%؛
- شدة الزلازل لا تتجاوز 8 درجات؛
- أماكن خالية من مخاطر الحريق أو الانفجار، والتلوث الشديد، والتآكل الكيميائي أو الاهتزاز العنيف.
- ملاحظة: إذا تجاوزت ظروف الخدمة ما سبق، فيجب الاتفاق بين المستخدم والشركة المصنعة.
