نظرة عامة على المنتج
مفتاح التأريض الداخلي عالي الجهد JN15-12 هو منتج بمعيار محلي متقدم. يتوافق أداؤه مع GB1985-2004 "مفاتيح الفصل ومفاتيح التأريض عالية الجهد للتيار المتردد" و IEC 129؛ يُستخدم في أنظمة الطاقة بالتيار المتردد 50 Hz للجهد 12 kV وما دون، ويمكن دمجه مع أنواع مختلفة من معدات القطع والتحويل عالية الجهد، كما يعمل كحماية تأريض أثناء صيانة المعدات عالية الجهد. يمكن استخدام هذا المفتاح مع جهاز عرض الجهد الحي.

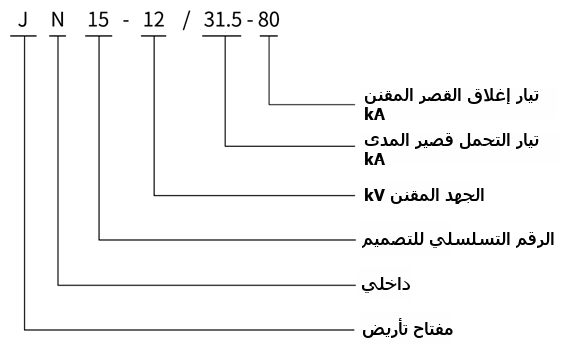

تعيين الطراز
JN15-12/31.5-80: J - مفتاح التأريض؛ N - داخلي؛ 15 - الرقم التسلسلي للتصميم؛ 12 - الجهد المقنن (kV)؛ 31.5 - تيار التحمل القصير الأمد المقنن (kA)؛ 80 - تيار الإغلاق عند قصر الدائرة المقنن (kA).
المعايير الفنية الرئيسية
| رقم | البند | الوحدة | البيانات (فئة 12 kV) |
|---|---|---|---|
| 01 | الجهد المقنن | kV | 12 |
| 02 | تيار التحمل القصير الأمد المقنن (4 ثوانٍ) | kA | 31.5 |
| 03 | المدة المقننة لقصر الدائرة | s | 4 |
| 04 | تيار الإغلاق عند قصر الدائرة المقنن (القمة) | kA | 80 |
| 05 | تيار التحمل الذروي المقنن | kA | 80 |
| 06 | المسافة بين مراكز الأطوار | mm | 210、230、250、275 |
| 07 | مستوى العزل المقنن (تحمل تردد الطاقة لمدة دقيقة واحدة) | kV | 42 |
| - | مستوى العزل المقنن (جهد صدمة الصواعق، القمة) | kV | 75 |
| رقم | البند | الوحدة | البيانات |
|---|---|---|---|
| 08 | الجهد المقنن | kV | 10 / 15 |
| 09 | أقصى جهد تشغيل | kV | 12 / 17.5 |
| 10 | التردد المقنن | Hz | 50 |
| 11 | التيار الحراري القصير الأمد 4 ثوانٍ (القيمة الفعالة) | kA | 6.3 / 12.5 / 20 / 31.5 |
| 12 | التيار الديناميكي (القمة) | kA | 16 / 31.5 / 50 / 80 |
| 13 | مسافة الزحف | mm | 300 / 380 |
| 14 | العمر الميكانيكي | عملية | 2000 |
يوفر مفتاح التأريض الداخلي عالي الجهد JN15-12/31.5 مسافات بين مراكز الأطوار تبلغ 210 و 230 و 250 و 275 مم، وجهد تحمل تردد الطاقة المقنن لمدة دقيقة واحدة يبلغ 42 kV، وجهد تحمل صدمة الصواعق 75 kV، وعمر ميكانيكي يبلغ 2000 عملية.

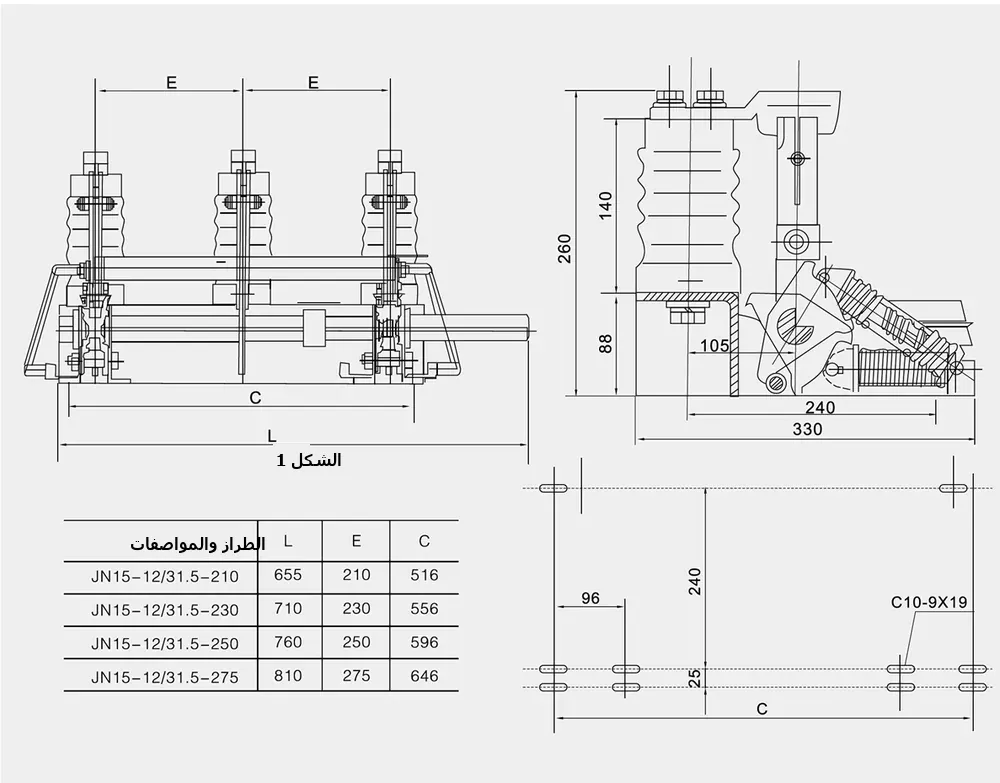

الأبعاد الخارجية وأبعاد التركيب
الشكل: الأبعاد الخارجية وأبعاد التركيب لـ JN15-12/31.5-210/-230/-250/-275 (L: 655/710/760/810، E: 210/230/250/275، C: 516/556/596/646 على التوالي)
ظروف الخدمة
- الارتفاع عن سطح البحر لا يتجاوز 1000 م؛
- درجة حرارة الهواء المحيط: الحد الأقصى +40℃، الحد الأدنى -10℃؛
- يُسمح بالتخزين والنقل عند -30℃؛
- شدة الزلازل لا تتجاوز 8 درجات؛
- خالٍ من المواد القابلة للاشتعال أو الانفجار، والغبار الشديد، والتآكل الكيميائي والاهتزاز العنيف.
