نظرة عامة على المنتج
مفتاح الفصل الخارجي عالي الجهد DCD-1-12kV (النوع الراقي) هو مفتاح فصل خارجي أحادي الطور مثبت على العمود يوفر لموظفي الصيانة نقطة قطع مرئية ويمكن أن يعمل أيضاً كنقطة فصل. وهو مفتاح فصل بعمودين مزدوجين: تُقفل العوازل والمسامير على قاعدة مجلفنة بالغمس الساخن؛ يُشغَّل المفتاح بسحب حلقة السحب. حد فتح الشفرة افتراضياً 160° (قابل للتغيير إلى 90° في الموقع أو الإزالة بالكامل). عند تركيب مفتاح الفصل HGW26، يمكن تركيب لوحة خلفية اختيارية، مثبتة على ذراع التثبيت لتثبيت المفتاح.
التركيب
مفتاح الفصل الخارجي أحادي القطب DCD-1-12 kV له أوضاع تركيب بعمود واحد وعمودين: تعليق أو تركيب عمودي، باستخدام ذراع تثبيت واحد مع مشبك أو ذراع تثبيت مزدوج (انظر عينة المنتج لمخططات التركيب). يجب إحكام ربط مسامير M12 على الأطراف إلى حوالي 80 N·m. انظر الشكل أدناه لطريقة التركيب ولاحظ اتجاه المسمار.
المعاملات الفنية الرئيسية
| البند | البند الفرعي | الوحدة | القيمة |
|---|---|---|---|
| الجهد المقنن | - | kV | 12 |
| أقصى جهد تشغيل | - | kV | 12 |
| مستوى العزل المقنن | جهد التحمل بتردد القدرة لدقيقة واحدة (القيمة الفعالة) - إلى الأرض | kV | 40 |
| جهد التحمل بتردد القدرة لدقيقة واحدة (القيمة الفعالة) - عبر الفتحة | kV | 47 | |
| جهد التحمل لاندفاع الصاعقة (الذروة) - إلى الأرض | kV | 105 | |
| جهد التحمل لاندفاع الصاعقة (الذروة) - عبر الفتحة | kV | 120 | |
| التردد المقنن | - | Hz | 50 |
| البند | الوحدة | 200A | 400A | 630A | 800A | 1000A | 1250A |
|---|---|---|---|---|---|---|---|
| التيار المقنن | A | 200 | 400 | 630 | 800 | 1000 | 1250 |
| التيار الحراري 4 s (القيمة الفعالة) | kA | 6.3 | 12.5 | 20 | 25 | 25 | 31.5 |
| التيار الديناميكي (الذروة) | kA | 16 | 31.5 | 50 | 63 | 63 | 80 |
| مسافة الزحف | mm | 300 | 380 | ||||
| العمر الميكانيكي | عمليات | 2000 | |||||

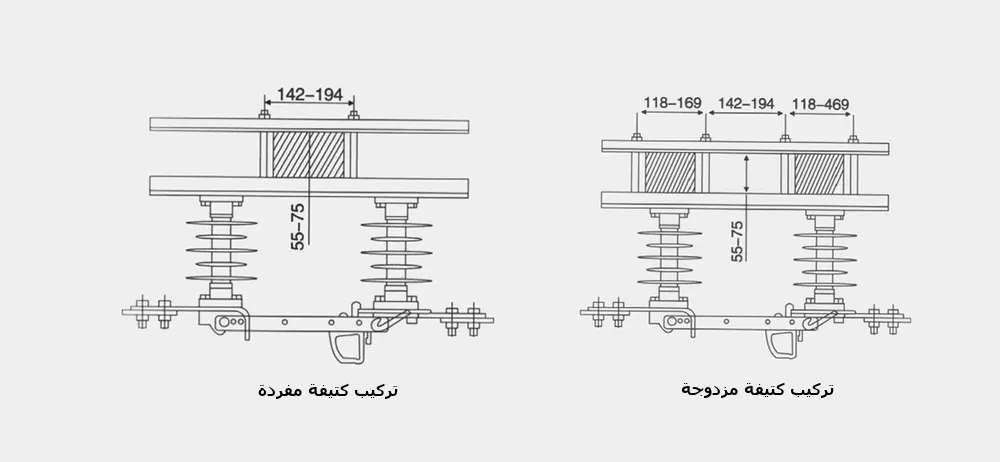

الأبعاد الخارجية وأبعاد التركيب
يوضح الشكل أعلاه أوضاع التركيب بذراع تثبيت واحد وذراع تثبيت مزدوج لمفتاح الفصل الخارجي عالي الجهد DCD-1-12 kV.
ظروف الخدمة
① درجة حرارة الهواء المحيط: الحد الأعلى +40℃، الحد الأدنى -30℃ (طلب خاص للمناطق الباردة)؛ ② الارتفاع: لا يتجاوز 1000 m (فوق 1000 m يمكن تصحيح مستوى العزل وفقاً لـ GB311.1)؛ ③ سرعة الرياح: لا تزيد عن 35 m/s؛ ④ سمك الجليد: لا يزيد عن 10 mm؛ ⑤ الشدة الزلزالية: لا تتجاوز الدرجة 8؛ ⑥ يجب أن يكون الموقع خالياً من المواد القابلة للاشتعال والانفجار والغبار الشديد والتآكل الكيميائي والاهتزاز العنيف. يحافظ مفتاح الفصل الخارجي عالي الجهد DCD-1-12kV على تشغيل مرن وعزل موثوق لفترة طويلة تحت ظروف الخدمة العادية المذكورة أعلاه.
