نظرة عامة
مفتاح الحمل الفراغي الخارجي للتقسيم من سلسلة FZW28-12(FFK) مناسب لأنظمة التوزيع الخارجية ثلاثية الأطوار بالتيار المتردد بجهد مقنن 12kV وتردد مقنن 50Hz، ويُستخدم لتبديل تيار الحمل وتوصيل تيار قصر الدائرة. مفتاح الحمل الفراغي الخارجي للتقسيم من سلسلة FZW28-12(FFK) مناسب للمحطات الفرعية والمؤسسات الصناعية والتعدينية والشبكات الحضرية/الريفية للحماية والتحكم، وشبكات التوزيع الآلية، ومواقع التشغيل المتكرر. هذه السلسلة عبارة عن مفتاح تشغيل وتحكم لأنظمة توزيع الخطوط الهوائية، متوفرة بعدة أنواع. مع مزايا بارزة مثل كونه خاليًا من الزيت، وبسيط الآلية، وموثوق الأداء وبدون صيانة، فقد استُخدم على نطاق واسع حتى الآن. عند دمجه مع كاشفات الأعطال من نوع FDR أو أجهزة RTU الطرفية البعيدة، فإنه يشكل نظام أتمتة توزيع بسيطًا جدًا يمكنه تحديد مواقع أعطال الخطوط الهوائية تلقائيًا وعزل القسم المعطوب. وهو يلبي الحاجة إلى ترقية معدات القطع والتحويل الحالية للتوزيع في الصين نحو معدات توزيع خالية من الزيت وآلية.

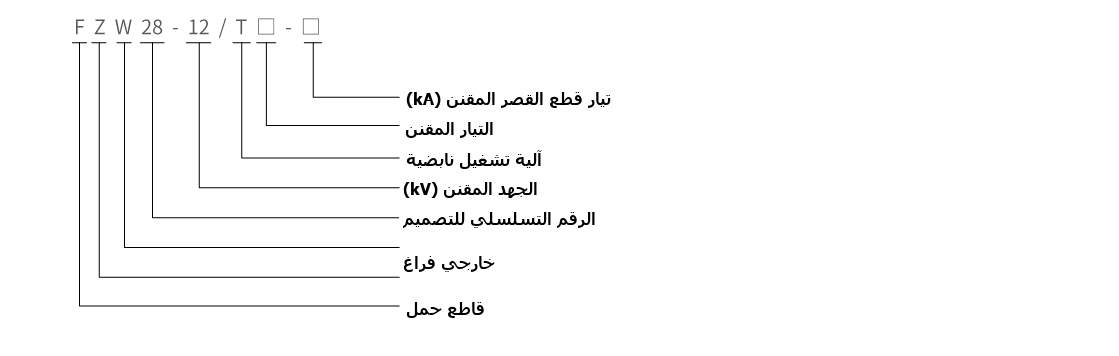

تسمية النوع
الوظائف
يوفر المفتاح الوظائف التالية: القفل التلقائي لأعطال قصر الدائرة بين الأطوار — عند حدوث قصر دائرة بين الأطوار على فرع المستخدم، يفتح مفتاح التقسيم ويقفل فورًا بعد فصل حماية قاطع الدائرة أو جهاز إعادة الإغلاق في المحطة الفرعية؛ بعد إعادة إغلاق المحطة الفرعية، يستعيد مستخدمو الفروع الآخرون على المغذي الإمداد بسرعة؛ تحديد موقع العطل بسرعة — عندما يتسبب عطل فرع المستخدم في تشغيل حماية مفتاح التقسيم، يفقد المستخدم المسؤول الطاقة ويبلغ عن معلومات العطل، بحيث يمكن لموظفي المرافق استكشاف الأعطال في الموقع عبر حاسوب يدوي أو وحدة اتصال؛ الإزالة التلقائية لأعطال التأريض أحادية الطور — عند حدوث عطل تأريض أحادي الطور على فرع المستخدم، يفتح مفتاح التقسيم تلقائيًا، بينما لا يشعر مستخدمو الفروع الآخرون في المحطة الفرعية وعلى المغذي بالعطل. يمكن لهذا المفتاح تحقيق الوظائف التالية: حماية الفصل اللحظي، والحماية من التيار الزائد، وإعادة الإغلاق ثلاث مرات، وتسجيل الأحداث، ومنع تيار الاندفاع، وحماية التسلسل الصفري، والساعة في الوقت الحقيقي، وتسريع إعادة الإغلاق، والاستعلام عن الحالة في الوقت الحقيقي، والتحكم الذكي بالحاسوب اليدوي، والضبط المحلي/عن بعد، والإبلاغ النشط عن الأعطال، ووظيفة الرسائل القصيرة GSM.

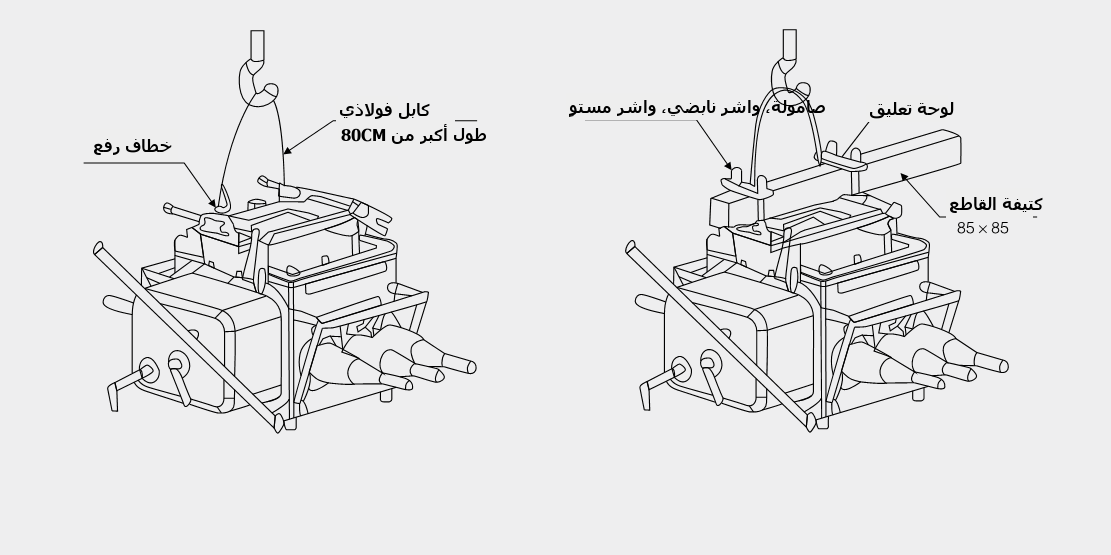

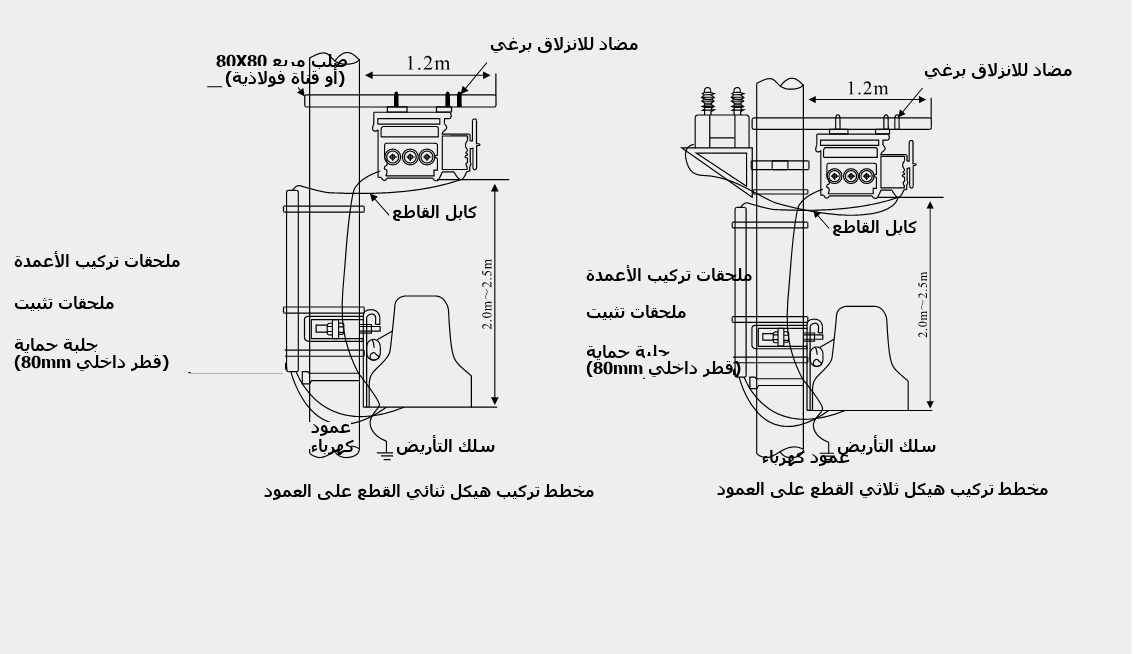

الأبعاد الخارجية وأبعاد التركيب
المعاملات الفنية
المعاملات الفنية الرئيسية لمفتاح الحمل الفراغي FZW28-12(FFK) مدرجة في الجدول أدناه. يوفر مفتاح الحمل FZW28-12 تيارًا مقننًا 630 A، وتيار تحمل مقنن قصير المدة 16 kA لمدة 2 s، وتيار تحمل ذروة مقنن 40 kA، مع جهد تحمل نبضي للصواعق 75 kV إلى الأرض و85 kV عبر فجوة الفصل.
| البند | الوحدة | البيانات | ||
|---|---|---|---|---|
| الجهد المقنن | kV | 12 | ||
| التردد المقنن | Hz | 50 | ||
| مستوى العزل المقنن | جهد التحمل النبضي للصواعق | kV | 75/85 (عبر الفجوة المفتوحة) | |
| جهد التحمل بتردد القدرة لمدة دقيقة | اختبار جاف | kV | 42/48 (عبر الفجوة المفتوحة) | |
| اختبار رطب | 34 | |||
| التيار المقنن | A | 630 | ||
| تيار التحمل المقنن قصير المدة والمدى | kA/2s | 16 | ||
| تيار التحمل الذروي المقنن | kA | 40 | ||
| تيار التوصيل عند قصر الدائرة المقنن | kA | 40 | ||
| التحمل الميكانيكي | مرة | 10000 | ||
| الوزن الصافي | kg | 210 | ||
