نظرة عامة على المنتج

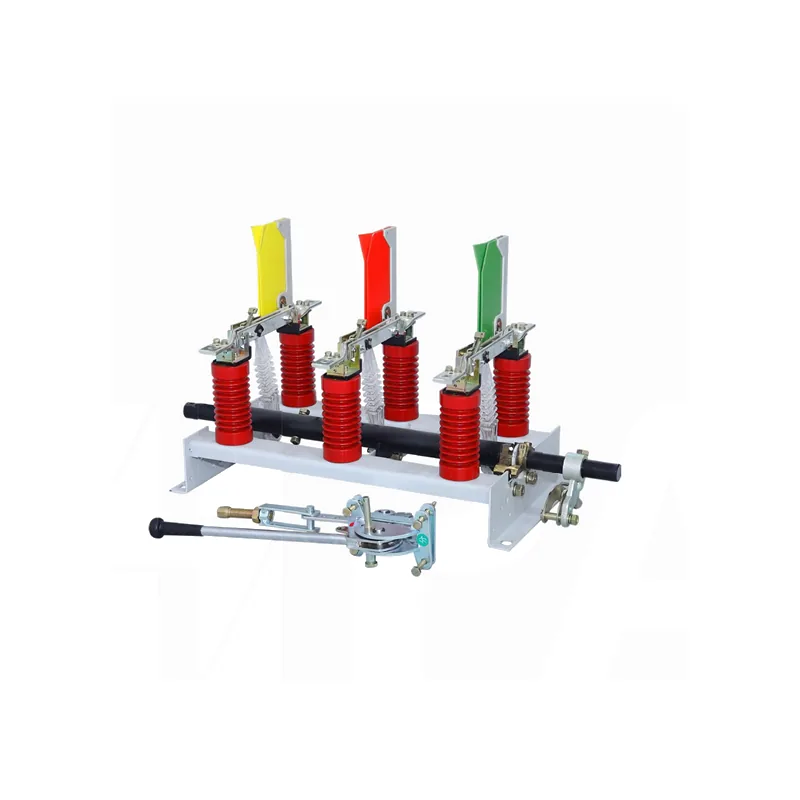

FN7-12/630 مفتاح الحمل الداخلي عالي الجهد، بجهد مقنن 12 kV وتيار مقنن 630 A، مناسب لأنظمة الطاقة الكهربائية ثلاثية الأطوار بتردد 50 Hz و 12 kV، لقطع تيار الحمل وتوصيل تيار قصر الدائرة. يُستخدم مفتاح الحمل هذا على نطاق واسع في المؤسسات الصناعية والتعدينية وكذلك شبكات التوزيع الحضرية والريفية.
ميزات المنتج: هذا المنتج هو مفتاح حمل داخلي عالي الجهد قياسي (بدون مصهر). يمكنه قطع تيار التشغيل العادي وجزء من تيار الحمل الزائد، لكن ليس لديه قدرة قطع قصر الدائرة بحد ذاته ويجب استخدامه مع أجهزة الحماية في المنبع. مناسب للدوائر في شبكات التوزيع الداخلية 12 kV التي تتطلب تشغيل الحمل فقط. مفتاح الحمل FN7-12/630 له تيار مقنن 630 A، وتيار تحمل قصير المدة مقنن لمدة 4 ثوانٍ 20 kA وتيار تحمل ذروة مقنن 50 kA. بدون مصهر، يقطع مفتاح الحمل الداخلي FN7-12/630 تيار الحمل العادي وتيار الحلقة المغلقة وتيار شحن الكابلات في أنظمة 12 kV.

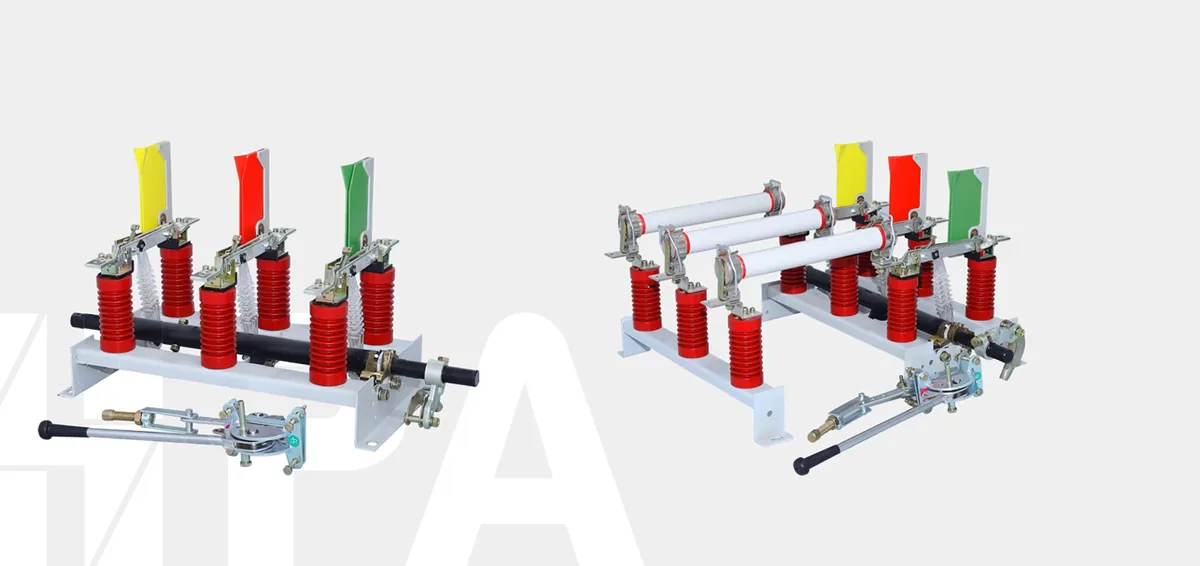

صور المنتج

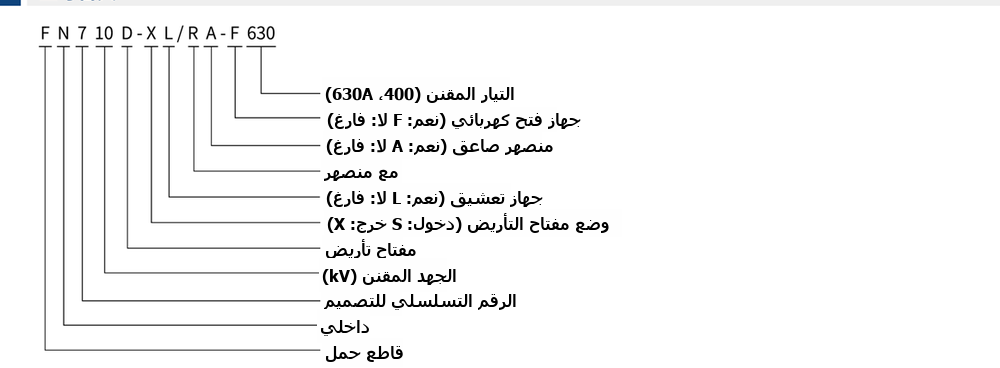

تسمية الطراز
تنسيق رمز الطراز: F N 7 12 D - X L / R A - F 630
| F | مفتاح الحمل |
| N | داخلي |
| 7 | الرقم التسلسلي للتصميم |
| 12 | الجهد المقنن (kV) |
| D | مفتاح التأريض |
| X | موضع مفتاح التأريض (طرف الدخول: S؛ طرف الخروج: X) |
| L | جهاز التعشيق (مع: L؛ بدون: فارغ) |
| R | مع مصهر |
| A | مصهر طرقي (مع: A؛ بدون: فارغ) |
| F | جهاز الفتح الكهربائي (مع: F؛ بدون: فارغ) |
| 630 | التيار المقنن (400، 630A) |
ظروف الخدمة العادية
- درجة حرارة الهواء المحيط: الحد الأعلى +40°C، الحد الأدنى -10°C للمناطق العامة و -25°C للمناطق شديدة البرودة؛
- الارتفاع لا يتجاوز 1000m؛
- الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95%، المتوسط الشهري لا يتجاوز 90%؛
- يجب ألا يتلوث الهواء المحيط بشكل كبير بالغازات المسببة للتآكل أو القابلة للاشتعال وبخار الماء؛
- لا يوجد اهتزاز شديد متكرر.
المعايير الفنية الرئيسية
| البند | المعيار (400A) | المعيار (630A) |
|---|---|---|
| الجهد المقنن (kV) | 12 | 12 |
| مستوى العزل المقنن، تحمل جهد التردد الصناعي 1 دقيقة عند 50 Hz (kV) | 42 بين الأطوار/بين الطور والأرض؛ 48 عبر فجوة الفصل | 42 بين الأطوار/بين الطور والأرض؛ 48 عبر فجوة الفصل |
| جهد تحمل النبضة 1.2/5 μs (kV) | 75 بين الأطوار/بين الطور والأرض؛ 85 عبر فجوة الفصل | 75 بين الأطوار/بين الطور والأرض؛ 85 عبر فجوة الفصل |
| التيار المقنن (A) | 400 | 630 |
| تيار التحمل قصير المدة المقنن (kA، 4 ثوانٍ) | 12.5 | 20 |
| قدرة التوصيل لمفتاح الحمل ومفتاح التأريض (kA، ذروة) | 31.5 | 50 |
| تيار تحمل الذروة المقنن (kA) | 31.5 | 50 |

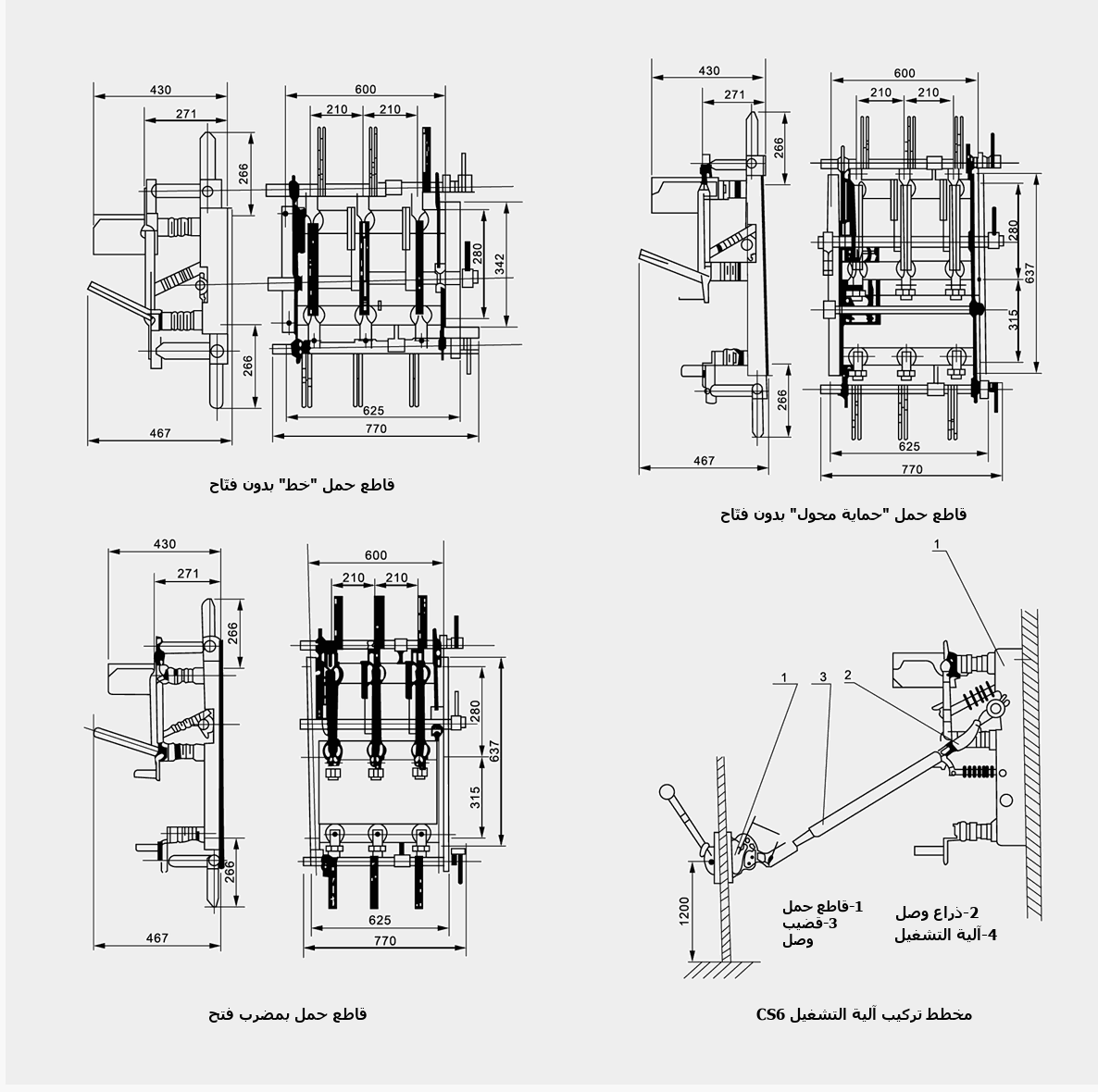

الأبعاد الخارجية وأبعاد التركيب
