نظرة عامة على المنتج
مفتاح الحمل الداخلي عالي الجهد FN5-12R/630A، بجهد مقنن 12 kV وتيار مقنن 630 A، مناسب لشبكات التوزيع بالتيار المتردد 50 Hz، 12 kV لقطع تيار الحمل وتوصيل تيار قصر الدائرة. يُستخدم مفتاح الحمل هذا على نطاق واسع في المؤسسات الصناعية والتعدينية وكذلك شبكات التوزيع الحضرية والريفية.
مفتاح الحمل الداخلي عالي الجهد FN5-12 وجهاز الجمع بين المفتاح والمصهر (المشار إليه فيما يلي بالمفتاح) مناسب لشبكات التوزيع بالتيار المتردد 50 Hz، 12 kV، لقطع تيار الحمل وتوصيل تيار قصر الدائرة. يمكن للمفتاح المزود بمصهر قطع تيار قصر الدائرة للحماية. يمكن تجهيزه بآلية تشغيل يدوية CS6-1، أو آلية التشغيل اليدوية المخصصة CS، أو آلية تشغيل كهربائية CJ.
ميزات المنتج: هذا المنتج عبارة عن جهاز جمع بين مفتاح الحمل والمصهر (يشير الحرف 'R' في الموديل إلى مصهر عالي الجهد محدد التيار مدمج). يتم قطع تيار التشغيل العادي بواسطة المفتاح، بينما يتم قطع أعطال قصر الدائرة بواسطة المصهر، مما يوفر حماية مدمجة ومناسب بشكل خاص لدوائر التوزيع الأولية التي تتطلب حماية من قصر الدائرة والقطع. مفتاح الحمل FN5-12R/630A له تيار مقنن 630 A، وتيار تحمل مقنن قصير المدة لمدة 2 s قدره 20 kA، وتيار تحمل ذروة مقنن 50 kA. كجهاز جمع بين مفتاح ومصهر، يجمع FN5-12R/630A بين مفتاح الحمل والمصهر المحدد التيار، وهو قادر على قطع تيار الحمل النشط وتيار الحلقة المغلقة وتيار شحن الكابلات.
تسمية النوع
تنسيق رمز النوع: FN5 - 12 D R (S)/□
| F | مفتاح الحمل |
| N | داخلي |
| 5 | الرقم التسلسلي للتصميم |
| 12 | الجهد المقنن 12kV |
| D | مع مفتاح التأريض |
| R | مع مصهر |
| (S) | المصهر مركب في الطرف العلوي للمفتاح |
| □ | التيار المقنن (A) |
ظروف الخدمة العادية
— الارتفاع لا يزيد عن 1000m;
— درجة حرارة الهواء المحيط: الحد الأعلى +40°C، الحد الأدنى -25°C (لا يقل عن -5°C للآلية الكهربائية);
— الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 90% (عند +25°C);
— يجب ألا يكون الهواء المحيط ملوثًا بشكل ملحوظ بالغازات المسببة للتآكل أو القابلة للاشتعال، وبخار الماء، وما إلى ذلك;
— لا يوجد اهتزاز شديد متكرر.
صور المنتج
المعاملات الفنية الرئيسية
يتوافق الأداء مع GB/T3804 وIEC 60265.
| رقم | البند | الوحدة | بيانات 400A | بيانات 630A |
|---|---|---|---|---|
| 01 | الجهد المقنن | kV | 12 | 12 |
| 02 | التردد المقنن | Hz | 50 | 50 |
| 03 | التيار المقنن | A | 400 | 630 |
| 04 | تيار التحمل المقنن قصير المدة (الاستقرار الحراري) | kA | 12.5(4s) | 20(2s) |
| 05 | تيار التحمل الذروي المقنن (الاستقرار الديناميكي) | kA | 31.5 | 50 |
| 06 | تيار قطع الحلقة المغلقة المقنن | A | 400 | 630 |
| 07 | تيار قطع الحمل النشط المقنن | A | 400 | 630 |
| 08 | تيار قطع الحمل النشط المقنن 5% | A | 20 | 31.5 |
| 09 | تيار قطع شحن الكابلات المقنن | A | 10 | 10 |
| 10 | قدرة قطع المحول بدون حمل المقننة | kVA | 1250 | 1250 |
| 11 | تيار التوصيل عند قصر الدائرة المقنن | kA | 31.5 | 50 |
| 12 | عدد مرات قطع تيار الحمل | مرة | 20(حمل ****) 35(حمل 60%) 75(حمل 30%) 80(حمل 5%) | 20(حمل ****) 35(حمل 60%) 75(حمل 30%) 80(حمل 5%) |
| 13 | جهد التحمل بتردد القدرة لمدة دقيقة (r.m.s.) | kV | 42 إلى الأرض/بين الأطوار | 42 إلى الأرض/بين الأطوار |
| 14 | جهد التحمل بتردد القدرة (عبر فجوة الفصل) | kV | 48 | 48 |
| 15 | جهد التحمل النبضي للصواعق (الذروة) | kV | 75 إلى الأرض/بين الأطوار، 85 عبر فجوة الفصل | 75 إلى الأرض/بين الأطوار، 85 عبر فجوة الفصل |
| 16 | عزم (قوة) التشغيل عند الفتح/الإغلاق | N·m (N) | 90(180) | 100(200) |
ملاحظة: 400A و630A في الجدول هما تصنيفان للتيار المقنن؛ يشير 'R' إلى مجموعة مفتاح-مصهر قادرة على قطع تيار قصر الدائرة للحماية.
الأبعاد الخارجية وأبعاد التركيب

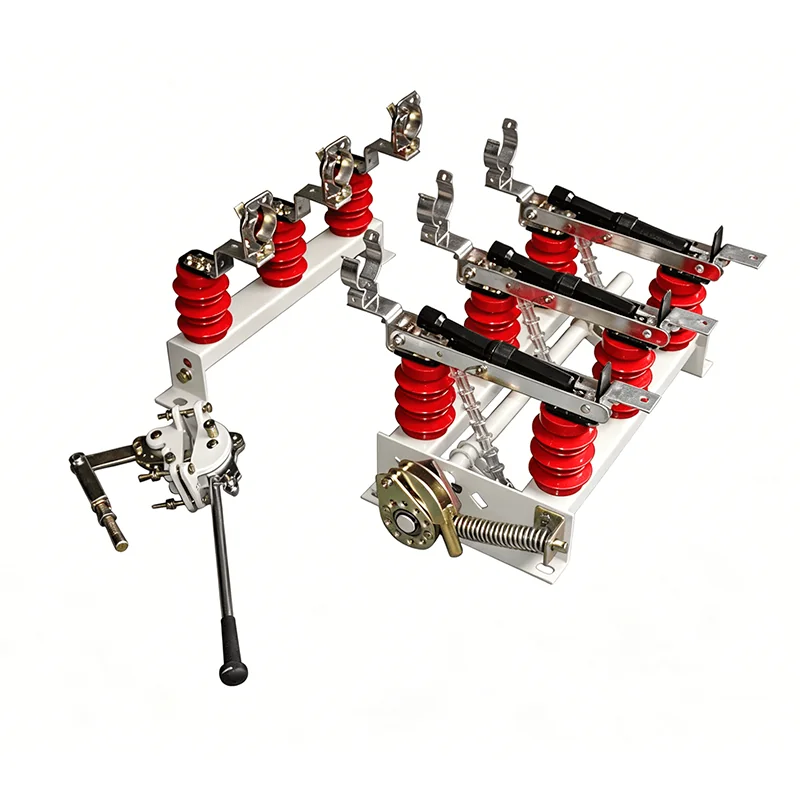

1-إطار القاعدة، 2-عازل عمودي، 3-كتلة طرفية داعمة للمصهر، 4-نصل التلامس، 5-أنبوب إطفاء القوس، 6-نابض الالتواء وعمود القفل، 7-لوحة التوجيه، 8-كتلة طرفية لمقعد التلامس، 9-قضيب الوصل، 10-عمود الدوران، 11-آلية تخزين طاقة النابض، 12-قرص التشغيل.
