نظرة عامة على المنتج
سلسلة مفاتيح الحمل الداخلية عالية الجهد بالتيار المتردد SF6 من نوع FLN36-12D وFLRN36-12D، وجهاز الجمع بين المفتاح والمصهر، والمفتاح القابل لتركيب رأس الكابل، تم تصميمها وتطويرها بشكل مستقل من قبل شركتنا بعد استيعاب التكنولوجيا الأجنبية المتقدمة ودمجها مع المتطلبات التشغيلية الصينية. اجتازت المنتجات اختبارات نمطية شاملة، ويتوافق أداؤها مع GB3804 (مفاتيح الحمل عالية الجهد بالتيار المتردد لـ 3~63 kV)، وGB16926 (جهاز الجمع بين المفتاح والمصهر عالي الجهد)، وIEC 60265 وIEC 60420. وتتميز بغرفة إطفاء قوس بثلاثة أوضاع 'إغلاق-فتح-تأريض'، وتعشيق موثوق، وقوة عزل عالية عبر فجوة الفصل، وتصميم بمسافة زحف كبيرة، وأغطية حماية متساوية الضغط عند أطراف الخروج. بالنسبة للمفتاح القابل لتركيب رأس الكابل، يُجهز طرف الخروج بموصل أمامي للكابل قابل للمس، وتُركب كابلات عالية الجهد عند طرفي الدخول والخروج للاستخدام في صناديق توزيع (تفريع) الكابلات. يعتمد المفتاح تصاميم إحكام ديناميكية وثابتة خاصة لإحكام موثوق، ويُركب مقياس ضغط في موضع مرئي للمراقبة أثناء التشغيل، مما يضمن التشغيل الآمن. وهو جهاز تبديل عالي الجهد من الجيل الجديد لشبكات التوزيع الحضرية.

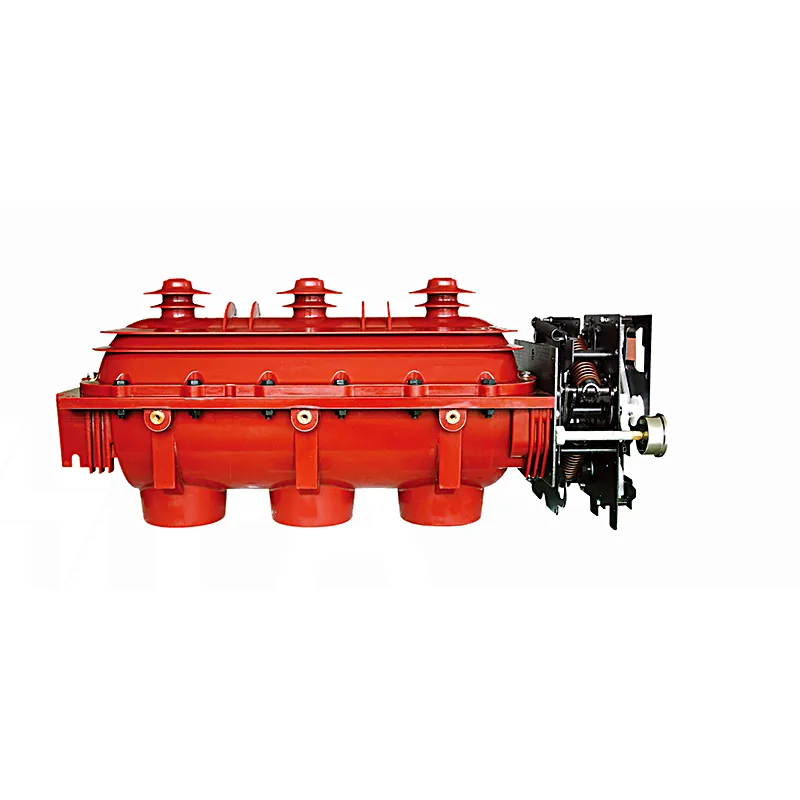

مفتاح الحمل الداخلي عالي الجهد بالتيار المتردد SF6 من نوع FLN36-12/DT125A-50، بجهد مقنن 12 kV، مناسب لأنظمة الطاقة ثلاثية الأطوار 50 Hz، 12 kV، ويُستخدم في المؤسسات الصناعية والتعدينية والمباني الشاهقة والمجتمعات السكنية والمحطات الفرعية الجاهزة لقطع وتوصيل تيار الحمل وتيار العطل، وللتحكم في الخطوط ومحولات التوزيع وحمايتها. مجموعة مفتاح-مصهر الحمل SF6 من نوع FLN36-12/DT125A-50 مقننة 12 kV بتيار مقنن 125 A، وتيار قطع قصر دائرة مقنن متوقع 50 kA، وضغط غاز SF6 من 0.04-0.05 MPa (مقياس، 20 درجة مئوية). مجموعة مفتاح-مصهر الحمل SF6 من نوع FLN36-12/DT125A-50 مقننة 12 kV بتيار مقنن 125 A، وتيار قطع قصر دائرة مقنن متوقع 50 kA، وضغط غاز SF6 من 0.04-0.05 MPa (مقياس، 20 درجة مئوية).
ميزات المنتج: هذا المنتج هو جهاز الجمع بين مفتاح الحمل والمصهر الداخلي عالي الجهد بالتيار المتردد SF6 من نوع FLRN36-12D (يشير الحرف 'R' في الموديل إلى الجمع مع مصهر). بتيار مقنن 125 A وتيار قطع قصر دائرة مقنن متوقع 50 kA، يتم تبديل تيار الحمل العادي بواسطة المفتاح بينما يتم قطع أعطال قصر الدائرة بواسطة المصهر، وهو مناسب للدوائر في شبكات التوزيع 12 kV التي تتطلب حماية من قصر الدائرة.
صور المنتج
تسمية النوع
تنسيق رمز النوع: F L R N 36 - 12 / D T 630 - 20 / 125 - 50
| الرمز | المعنى |
|---|---|
| FL | مفتاح حمل SF6 |
| N | داخلي |
| 36 | الرقم التسلسلي للتصميم |
| 12 | الجهد المقنن (kV) |
| D | مع مفتاح التأريض |
| T | آلية تشغيل نابضية |
| R | مدمج مع مصهر |
| 630 / 125 | التيار المقنن (A) |
| 20 / 50 | تيار التحمل المقنن قصير المدة / تيار قطع قصر الدائرة المقنن المتوقع (kA) |
ظروف الخدمة العادية
- درجة حرارة الهواء المحيط: -15°C إلى +40°C;
- الارتفاع: لا يزيد عن 1000m;
- الرطوبة: المتوسط اليومي للرطوبة النسبية لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 90%; ضغط بخار الماء اليومي المتوسط لا يزيد عن 2.2 kPa، والمتوسط الشهري لا يزيد عن 1.8 kPa;
- يجب ألا يكون الهواء المحيط ملوثًا بشكل ملحوظ بالغبار أو الدخان أو الغازات المسببة للتآكل أو القابلة للاشتعال أو البخار أو رذاذ الملح;
- يجب أن يكون الاهتزاز أو حركة الأرض من خارج معدات القطع والتحويل والتحكم ضئيلًا;
- يجب ألا يتجاوز سعة التداخل الكهرومغناطيسي المستحث في النظام الثانوي 1.6 kV.
ظروف الخدمة الخاصة: إذا تجاوز ارتفاع موقع التركيب 1000 m، أو تجاوزت درجة حرارة الهواء المحيط حدود ظروف الخدمة العادية، أو قد تسبب الرطوبة العالية تكاثفًا، فيجب استشارة الشركة المصنعة والاتفاق.
المعاملات الفنية الرئيسية
| رقم | البند | الوحدة | FLN36-12D | FLRN36-12D |
|---|---|---|---|---|
| 01 | الجهد المقنن | kV | 12 | 12 |
| 02 | التردد المقنن | Hz | 50 | 50 |
| 03 | التيار المقنن | A | 630 | 125 |
| 04 | تيار التحمل المقنن قصير المدة / مدة قصر الدائرة المقننة لمفتاح الحمل | kA/S | 20/3 | - |
| تيار التحمل المقنن قصير المدة / مدة قصر الدائرة المقننة لمفتاح التأريض | kA/S | 20/2 | - | |
| 05 | تيار التحمل الذروي المقنن وتيار التوصيل عند قصر الدائرة المقنن | kA | 50 | 125 (متوقع) |
| 06 | تيار القطع المقنن | A / kVA / kA | الحمل النشط 630، الحلقة المغلقة 630، الحمل النشط 5% 31.5، شحن الكابلات 10، المحول بدون حمل 1250، تيار النقل 1700، قصر الدائرة المتوقع 50 | |
| 07 | مستوى العزل المقنن | kV | تردد القدرة 42/48، نبضي 75/85 | تردد القدرة 42/48، نبضي 75/85 |
| 08 | التحمل الميكانيكي | مرة | 500 | 500 |
| 09 | ضغط غاز SF6 المقنن (المقياس عند 20°C) | MPa | 0.04-0.05 | 0.04-0.05 |
المعاملات الفنية للمصهر
| الموديل | الجهد المقنن (kV) | التيار المقنن للمصهر (A) | التيار المقنن لعنصر المصهر (A) | تيار القطع المقنن (kA) |
|---|---|---|---|---|
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
أبعاد الغلاف
الأبعاد الخارجية وأبعاد التركيب
