Обзор продукции
Заземляющий разъединитель внутренней установки JN22B-40.5/31.5 соответствует национальному стандарту GB1985-2004 и IEC 62271-102:2002; он применяется в трёхфазных электросистемах переменного тока 50 Гц номинальным напряжением 40,5 кВ и может комбинироваться с высоковольтными распределительными устройствами KYN61-40.5 и другими для заземления при обслуживании высоковольтного оборудования. Это улучшенная версия исходного заземляющего разъединителя с простой, компактной конструкцией, стабильными характеристиками и удобным управлением на малом углу, при этом могут использоваться соединительные и передаточные детали JN15-12.

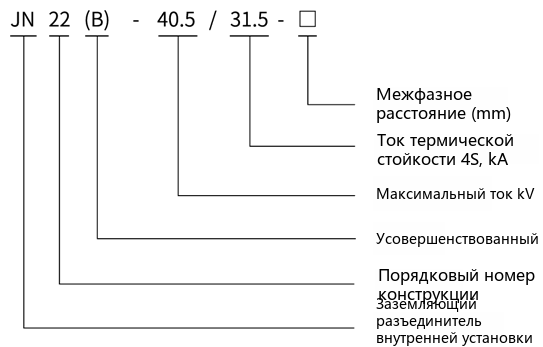

Обозначение типа
JN22(B)-40.5/31.5-□: JN — заземляющий разъединитель внутренней установки; 22 — номер исполнения; (B) — улучшенный тип; 40.5/31.5 — максимальное напряжение (кВ) / ток термической стойкости при КЗ 4 с (кА); □ — расстояние между фазами (мм).
Основные технические параметры
| № | Параметр | Ед. изм. | Данные |
|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 40.5 |
| 02 | Номинальный ток термической стойкости (4 с) | кА | 31.5 |
| 03 | Номинальный ток включения при коротком замыкании (пиковый) | кА | 80 |
| 04 | Номинальный пиковый ток стойкости | кА | 80 |
| 05 | Расстояние между фазами | мм | 300、350、400 |
| 06 | Номинальный уровень изоляции (выдерживаемое напряжение промышленной частоты 1 мин, на землю и между фазами) | кВ | 95 |
| - | Номинальный уровень изоляции (импульсное напряжение грозового разряда, на землю и между фазами) | кВ | 185 |

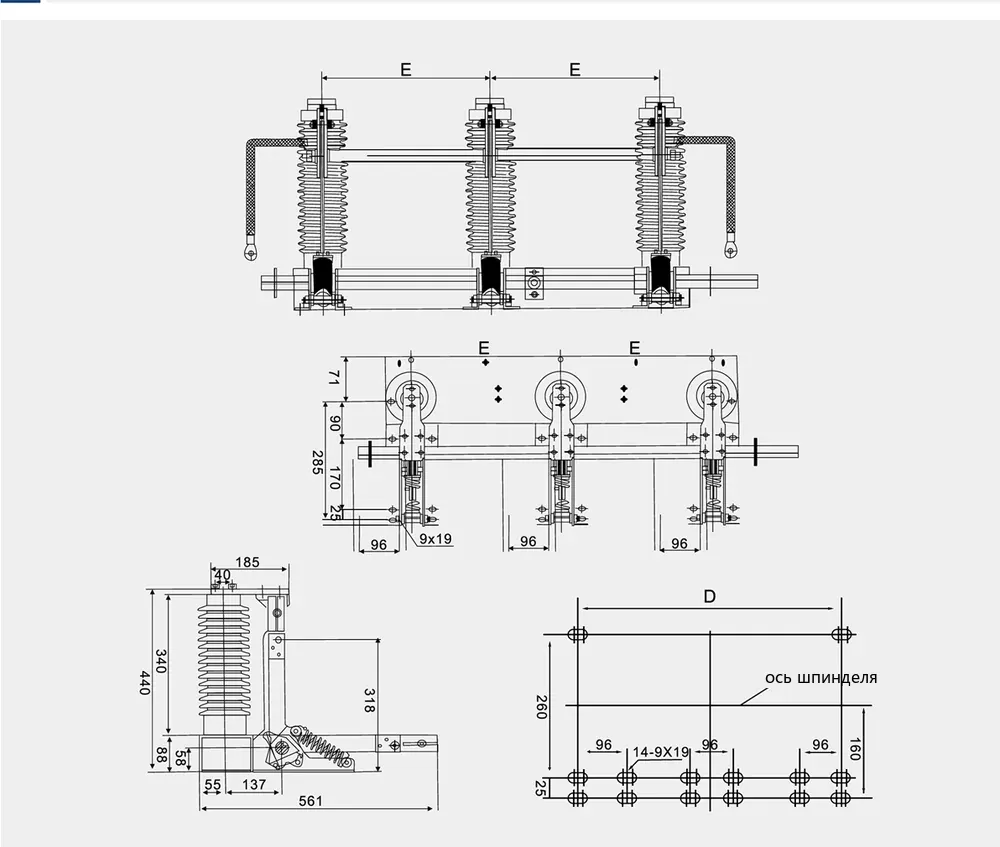

Габаритные и установочные размеры
Рисунок: габаритные и установочные размеры JN22(B)-40.5/31.5
Условия эксплуатации
- Высота над уровнем моря не более 1000 м;
- Температура окружающего воздуха: максимальная +40℃, минимальная -25℃;
- Сейсмичность не более 8 баллов;
- Устанавливается в местах без пожаро- и взрывоопасности, сильной запылённости, химической коррозии и сильной вибрации.
