Интеллектуальное низковольтное устройство компенсации реактивной мощности HM-ZN

Обзор продукции

Интеллектуальное интегрированное устройство компенсации реактивной мощности серии HM-ZN (далее — интеллектуальный конденсатор) состоит из интеллектуального блока измерения и управления, синхронного переключателя с переходом через ноль, интеллектуального блока защиты, блока сетевого взаимодействия, блока индикации и двух (тип △) или одного (тип Y) низковольтных самовосстанавливающихся силовых конденсаторов, образуя независимую и полную интеллектуальную систему компенсации реактивной мощности. Изделие может использоваться автономно или объединяться в сеть из нескольких блоков для образования системы компенсации;

Оно может использоваться совместно с интеллектуальным устройством измерения и управления реактивной мощностью серии ANJ или непосредственно образовывать систему компенсации через вторичные трансформаторы тока;

Поддерживает трёхфазную компенсацию, а также смешанную трёхфазную и пофазную компенсацию. Интеллектуальный конденсатор серии HM-ZN применяется в низковольтных электросистемах с низким содержанием гармоник, работая надёжно для повышения коэффициента мощности, снижения потерь в линии и улучшения качества электроэнергии. Интеллектуальное низковольтное устройство компенсации реактивной мощности HM-ZN поддерживает трёхфазную компенсацию, а также смешанную трёхфазную и пофазную компенсацию и сетевое объединение нескольких блоков, подходит для низковольтных распределительных систем с низким содержанием гармоник.

Особенности

• Моноблочная конструкция
• Интеллектуальность
• Технология интеллектуального управления
• Технология синхронного переключения при переходе через ноль
• Функция интеллектуального сетевого взаимодействия
• Высококачественные силовые конденсаторы
• ЖК-дисплейный интерфейс
• Технология локализации неисправностей

Основные технические параметры

• Условия питания

(1) Номинальное напряжение: AC 220 В/380 В; (2) Отклонение напряжения: ±20% номинального напряжения; (3) Форма кривой напряжения: синусоидальная, с общим искажением не более 5%; (4) Рабочая частота: 50 Гц; (5) Потребляемая мощность: <0,5 Вт. Зазоры и длины путей утечки, прочность изоляции, защита безопасности, стойкость к короткому замыканию, а также защита цепей измерения и управления соответствуют соответствующим пунктам отраслевого стандарта электроэнергетики DL/T842-2003 «Технические требования к низковольтным шунтовым конденсаторным установкам» и GB/T22582-2008 «Устройства компенсации коэффициента мощности с использованием низковольтных силовых конденсаторов». (1) Смещение переключения при переходе через ноль: ≤2,5°; (2) Бросок тока при переходе через ноль: ≤2,5 × номинального тока; (3) Выдерживаемый импульс напряжения: ≥AC 3000 В (DC 5000 В); (4) Выдерживаемый импульс тока: ≥100 × номинального тока. (1) Реактивная мощность: ≤(30+30) квар на блок (трёхфазный), ≤30 квар (пофазный); (2) Сетевое объединение: ≤20 блоков без контроллера, ≤42 блоков с контроллером. (1) Электрическая коммутационная износостойкость: ≥1 000 000 операций; (2) Точность управления: ****; (3) Затухание ёмкости при переключении: ≤0,1% на 10 000 операций.

• Показатели электробезопасности
• Технические показатели синхронного переключателя при переходе через ноль
• Параметры управления реактивной мощностью
• Параметры надёжности

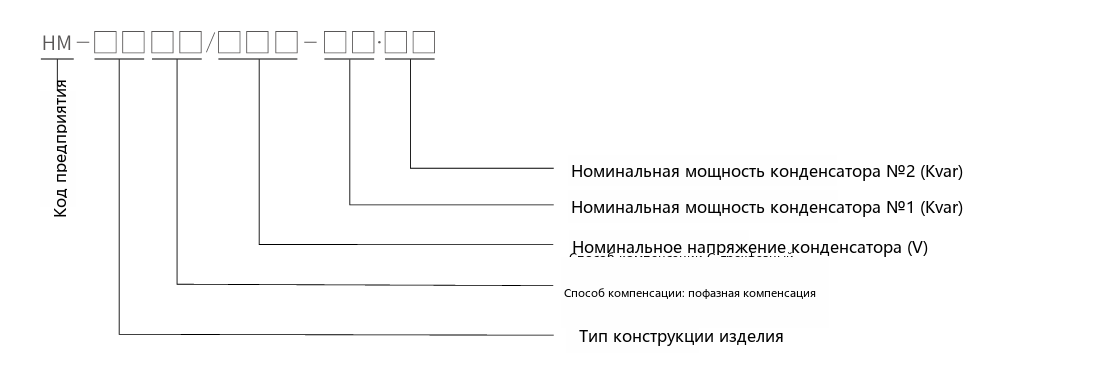

Обозначение типа

Габаритные и установочные размеры

Сопутствующие товары

Доступны конденсаторы той же серии и других типов:

• Самовосстанавливающийся низковольтный шунтовой силовой конденсатор BSMJ 0.4-15-3
• Пофазный компенсационный конденсатор BSMJ
