Область применения
С развитием технологии компенсации реактивной мощности при трёхфазной несимметричной нагрузке конденсаторы могут включаться отдельно по каждой фазе для пофазной компенсации реактивной мощности, что обеспечивает более высокую точность компенсации и лучшую экономию энергии. С этой целью нами разработан пофазный компенсационный шунтовой конденсатор, корпус которого снабжён выводом нейтральной точки, что делает удобным пофазное переключение конденсаторов. Что касается конструктивных особенностей, основных технических параметров и информации для заказа данного изделия, см. техническое описание нашего самовосстанавливающегося низковольтного шунтового силового конденсатора. Пофазный компенсационный конденсатор BSMJ состоит из трёх однофазных конденсаторов, соединённых в звезду с выведенной нейтралью (вывод N), и предназначен для пофазной компенсации реактивной мощности трёхфазных несимметричных нагрузок.

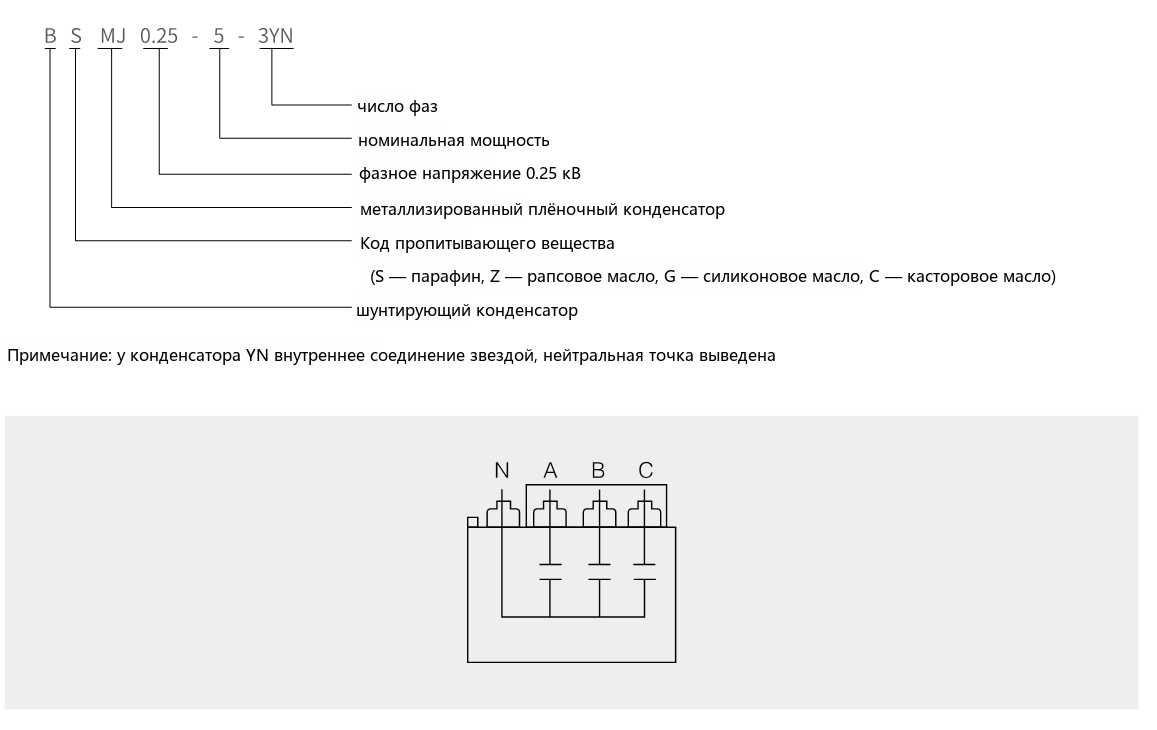

Обозначение типа
Конструктивные особенности
Три однофазных конденсатора, соединённых в звезду с выведенной нейтралью (вывод N), образуют трёхфазный общий корпусной конденсатор. При использовании AN, BN и CN являются независимыми блоками;
Каждый независимый блок имеет собственный разрядный резистор, что повышает безопасность использования;
Любой отказавший независимый блок отключается устройством защиты от избыточного давления и может быть надёжно отключён. Каждый независимый блок пофазного компенсационного конденсатора BSMJ оснащён разрядным резистором и устройством защиты от избыточного давления; отказавшая фаза может быть надёжно отключена для безопасной работы.
Условия эксплуатации
После отключения конденсатора от питания остаточное напряжение должно снизиться до 10% номинального напряжения перед повторным включением; обычно это занимает около 200 с, поэтому контроллер должен иметь функцию блокировки повторного включения после отключения. При использовании обычного контроллера необходимо дополнительно установить устройство быстрого разряда; выключатели с равнопотенциальным переключением не подпадают под это ограничение. Высота над уровнем моря не более 2000 м. Температурная категория -25℃: минимальная температура -25℃, максимальная класса C (не более 50℃, среднесуточная не более 40℃, среднегодовая не более 30℃). Конденсатор должен работать в хорошо вентилируемых условиях и не должен использоваться в закрытых, невентилируемых средах. При пофазном применении также рекомендуется использовать пофазный компенсационный конденсатор BSMJ с контроллером, имеющим блокировку повторного включения, чтобы избежать повторного включения до снижения остаточного напряжения ниже 10% номинального напряжения.

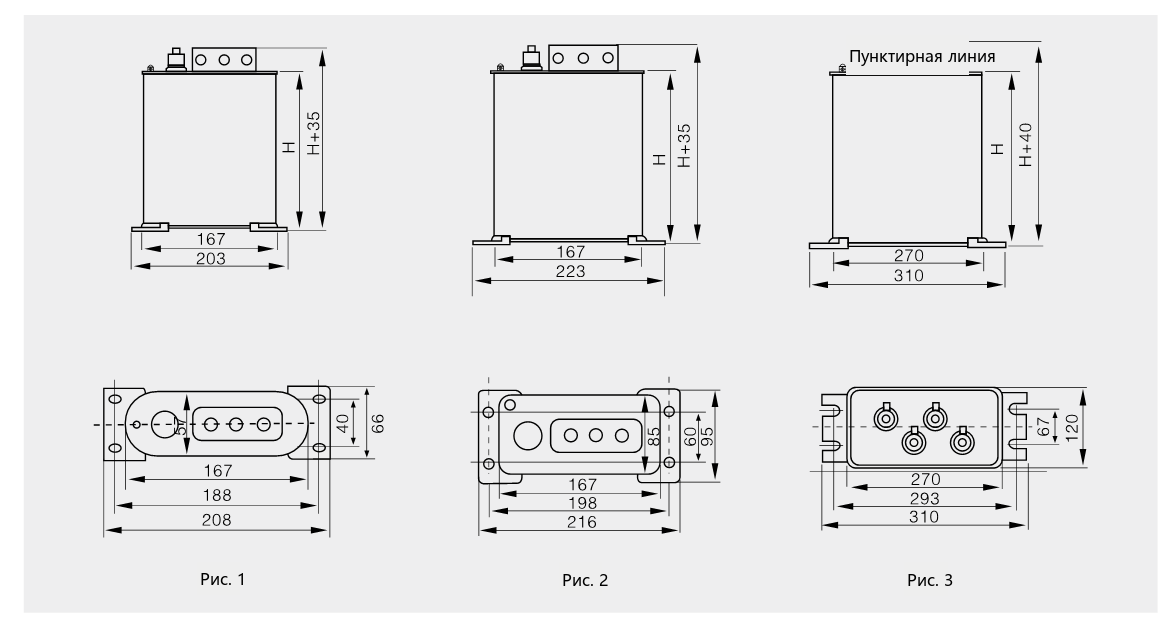

Основные типоразмеры, габаритные и установочные размеры (пофазные)
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (квар) | Номинальная ёмкость (мкФ) | Номинальный ток (А) | Номинальная частота (Гц) | Высота H (мм) | Номер рис. |
|---|---|---|---|---|---|---|---|
| BSMJ0.23-3-3YN | 0.23 | 3 | 180 | 4.3 | 50 | 130 | 1 |
| BSMJ0.23-5-3YN | 0.23 | 5 | 301 | 7.2 | 50 | 130 | 1 |
| BSMJ0.23-8-3YN | 0.23 | 8 | 480 | 11.6 | 50 | 210 | 1 |
| BSMJ0.23-10-3YN | 0.23 | 10 | 602 | 14.5 | 50 | 210 | 1 |
| BSMJ0.23-12-3YN | 0.23 | 12 | 722 | 17.4 | 50 | 210 | 2 |
| BSMJ0.23-15-3YN | 0.23 | 15 | 903 | 21.7 | 50 | 210 | 2 |
| BSMJ0.23-16-3YN | 0.23 | 16 | 963 | 23.2 | 50 | 210 | 2 |
| BSMJ0.23-18-3YN | 0.23 | 18 | 1083 | 26 | 50 | 210 | 2 |
| BSMJ0.23-20-3YN | 0.23 | 20 | 1203 | 29 | 50 | 250 | 2 |
| BSMJ0.23-25-3YN | 0.23 | 25 | 1505 | 36 | 50 | 300 | 2 |
| BSMJ0.23-30-3YN | 0.23 | 30 | 1805 | 43.5 | 50 | 230 | 3 |
| BSMJ0.25-3-3YN | 0.25 | 3 | 153 | 4 | 50 | 130 | 1 |
| BSMJ0.25-5-3YN | 0.25 | 5 | 254 | 6.6 | 50 | 125 | 1 |
| BSMJ0.25-6-3YN | 0.25 | 6 | 306 | 8 | 50 | 210 | 1 |
| BSMJ0.25-8-3YN | 0.25 | 8 | 407 | 10.7 | 50 | 210 | 1 |
| BSMJ0.25-10-3YN | 0.25 | 10 | 510 | 13.2 | 50 | 210 | 1 |
| BSMJ0.25-12-3YN | 0.25 | 12 | 615 | 16 | 50 | 210 | 1 |
| BSMJ0.25-15-3YN | 0.25 | 15 | 764 | 20 | 50 | 210 | 2 |
| BSMJ0.25-16-3YN | 0.25 | 16 | 815 | 21.3 | 50 | 210 | 2 |
| BSMJ0.25-18-3YN | 0.25 | 18 | 917 | 24 | 50 | 210 | 2 |
| BSMJ0.25-20-3YN | 0.25 | 20 | 1019 | 27 | 50 | 210 | 2 |
| BSMJ0.25-25-3YN | 0.25 | 25 | 1274 | 33.3 | 50 | 250 | 2 |
| BSMJ0.25-30-3YN | 0.25 | 30 | 1529 | 40 | 50 | 300 | 2 |

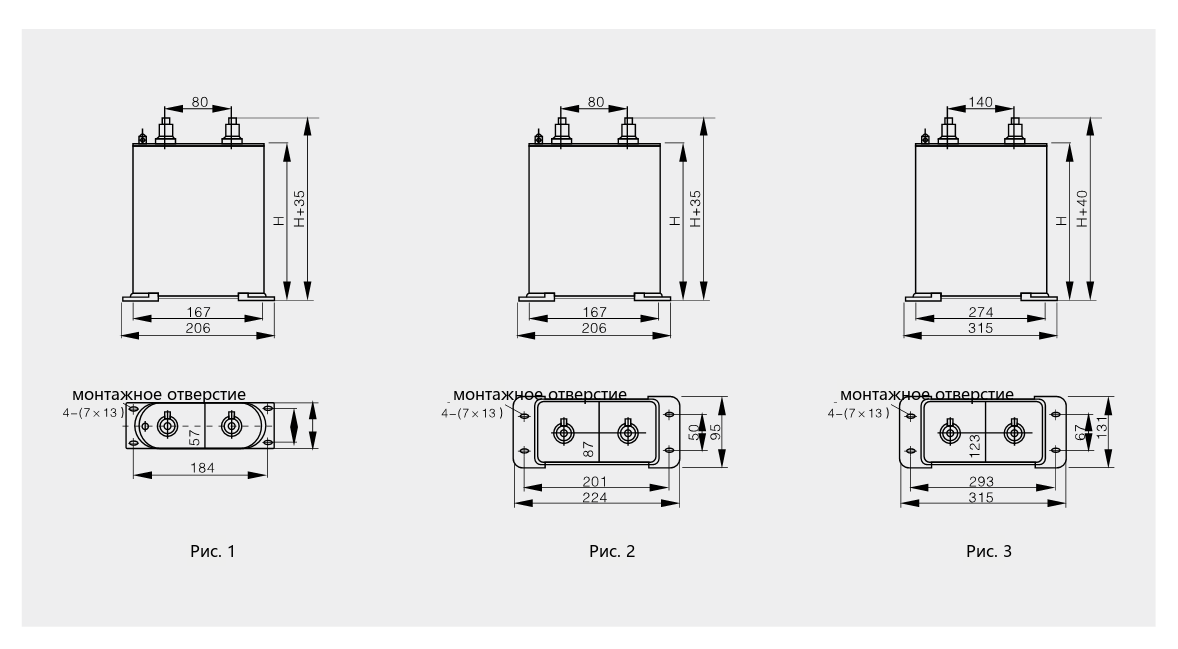

Основные типоразмеры, габаритные и установочные размеры (однофазные)
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (квар) | Номинальная ёмкость (мкФ) | Номинальный ток (А) | Высота H (мм) | Вывод | Номер рис. |
|---|---|---|---|---|---|---|---|
| 0.25-3-1 | 0.25 | 3 | 153 | 12 | 125 | M6 | 1 |
| 0.25-5-1 | 0.25 | 5 | 254 | 20 | 125 | M6 | 1 |
| 0.25-6-1 | 0.25 | 6 | 306 | 24 | 125 | M6 | 1 |
| 0.25-8-1 | 0.25 | 8 | 407 | 32 | 80 | M6 | 1 |
| 0.25-10-1 | 0.25 | 10 | 510 | 40 | 180 | M6 | 1 |
| 0.25-12-1 | 0.25 | 12 | 615 | 48 | 210 | M6 | 1 |
| 0.25-15-1 | 0.25 | 15 | 764 | 60 | 210 | M8 | 2 |
| 0.25-16-1 | 0.25 | 16 | 815 | 64 | 210 | M8 | 2 |
| 0.25-18-1 | 0.25 | 18 | 917 | 72 | 210 | M8 | 2 |
| 0.25-20-1 | 0.25 | 20 | 1019 | 80 | 210 | M8 | 2 |
| 0.25-25-1 | 0.25 | 25 | 1274 | 100 | 250 | M8 | 2 |
| 0.25-30-1 | 0.25 | 30 | 1529 | 120 | 300 | M8 | 2 |
| 0.4-4-1 | 0.4 | 4 | 79.6 | 10.0 | 125 | M6 | 1 |
| 0.4-5-1 | 0.4 | 5 | 99.5 | 12.5 | 125 | M6 | 1 |
| 0.4-6-1 | 0.4 | 6 | 119.4 | 15.0 | 125 | M6 | 1 |
| 0.4-7.5-1 | 0.4 | 7.5 | 149.4 | 18.8 | 125 | M6 | 1 |
| 0.4-8-1 | 0.4 | 8 | 159.2 | 20 | 125 | M6 | 1 |
| 0.4-10-1 | 0.4 | 10 | 198.9 | 25 | 180 | M6 | 1 |
| 0.4-12-1 | 0.4 | 12 | 238.7 | 30 | 180 | M6 | 1 |
| 0.4-14-1 | 0.4 | 14 | 278.5 | 35 | 180 | M8 | 1 |
| 0.4-15-1 | 0.4 | 15 | 298.4 | 37.5 | 180 | M8 | 1 |
| 0.4-16-1 | 0.4 | 16 | 318.3 | 40 | 210 | M8 | 1 |
| 0.4-18-1 | 0.4 | 18 | 358.1 | 45.0 | 210 | M8 | 1 |
| 0.4-20-1 | 0.4 | 20 | 397.9 | 50 | 210 | M8 | 1 |
| 0.4-22-1 | 0.4 | 22 | 437.7 | 55 | 210 | M8 | 2 |
| 0.4-25-1 | 0.4 | 25 | 497.4 | 62.5 | 210 | M8 | 2 |
| 0.4-30-1 | 0.4 | 30 | 596.8 | 75 | 250 | M8 | 2 |
| 0.4-35-1 | 0.4 | 35 | 696.3 | 87.5 | 250 | M8 | 2 |
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (квар) | Номинальная ёмкость (мкФ) | Номинальный ток (А) | Высота H (мм) | Вывод | Номер рис. |
|---|---|---|---|---|---|---|---|
| 0.4-40-1 | 0.4 | 40 | 796.2 | 100 | 300 | M8 | 2 |
| 0.4-45-1 | 0.4 | 45 | 895.2 | 112.5 | 300 | M8 | 2 |
| 0.4-50-1 | 0.4 | 50 | 995.2 | 125 | 230 | M10 | 3 |
| 0.4-60-1 | 0.4 | 60 | 1194.3 | 150 | 230 | M10 | 3 |
| 0.45-4-1 | 0.45 | 4 | 62.9 | 8.9 | 125 | M6 | 2 |
| 0.45-5-1 | 0.45 | 5 | 78.6 | 11.1 | 125 | M6 | 2 |
| 0.45-6-1 | 0.45 | 6 | 94.3 | 13.3 | 125 | M6 | 1 |
| 0.45-7.5-1 | 0.45 | 7.5 | 117.9 | 16.7 | 125 | M6 | 1 |
| 0.45-8-1 | 0.45 | 8 | 125.8 | 17.8 | 125 | M6 | 1 |
| 0.45-10-1 | 0.45 | 10 | 157.2 | 22.2 | 125 | M6 | 1 |
| 0.45-12-1 | 0.45 | 12 | 188.6 | 26.7 | 180 | M6 | 1 |
| 0.45-14-1 | 0.45 | 14 | 220.1 | 31.1 | 180 | M6 | 1 |
| 0.45-15-1 | 0.45 | 15 | 235.8 | 33.3 | 180 | M6 | 1 |
| 0.45-16-1 | 0.45 | 16 | 251.8 | 35.6 | 180 | M6 | 1 |
| 0.45-18-1 | 0.45 | 18 | 282.9 | 40 | 210 | M6 | 1 |
| 0.45-20-1 | 0.45 | 20 | 314.3 | 44.4 | 210 | M6 | 2 |
| 0.45-22-1 | 0.45 | 22 | 345.8 | 48.9 | 210 | M6 | 2 |
| 0.45-25-1 | 0.45 | 25 | 393.2 | 55.6 | 210 | M8 | 2 |
| 0.45-30-1 | 0.45 | 30 | 471.8 | 66.7 | 210 | M8 | 2 |
| 0.45-35-1 | 0.45 | 35 | 550.2 | 77.8 | 250 | M8 | 2 |
| 0.45-40-1 | 0.45 | 40 | 629.1 | 88.9 | 300 | M8 | 2 |
| 0.45-45-1 | 0.45 | 45 | 707.4 | 100.0 | 300 | M8 | 3 |
| 0.45-50-1 | 0.45 | 50 | 786.3 | 111.1 | 230 | M10 | 3 |
| 0.45-60-1 | 0.45 | 60 | 943.6 | 133.3 | 230 | M10 | 3 |

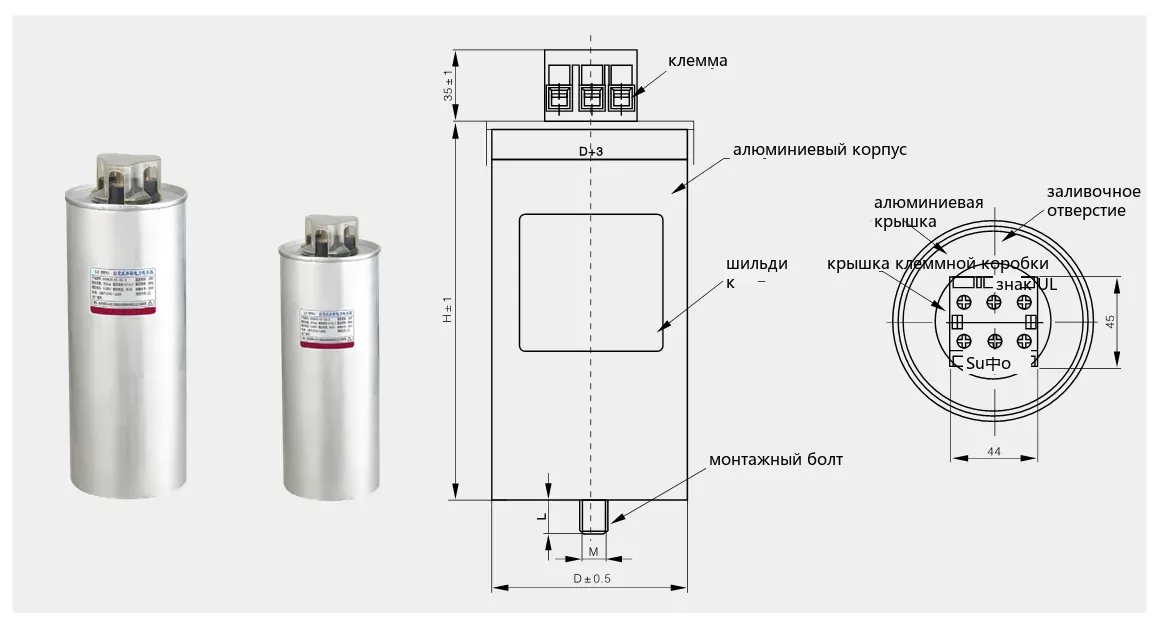

Габаритные и установочные размеры
