Область применения
Самовосстанавливающийся низковольтный шунтовой силовой конденсатор подходит для низковольтных электросистем 50 Гц или 60 Гц и в основном用于 повышения коэффициента мощности, снижения потерь реактивной мощности, улучшения качества напряжения и высвобождения мощности трансформатора. Это настоятельно рекомендуемое энергосберегающее изделие. Изделие соответствует национальному стандарту GB/T12747-2004 и IEC60831-1996. Самовосстанавливающийся низковольтный шунтовой силовой конденсатор BSMJ имеет металлизированную полипропиленовую самовосстанавливающуюся конструкцию и用于 компенсации реактивной мощности в низковольтных электросистемах 50 Гц/60 Гц.

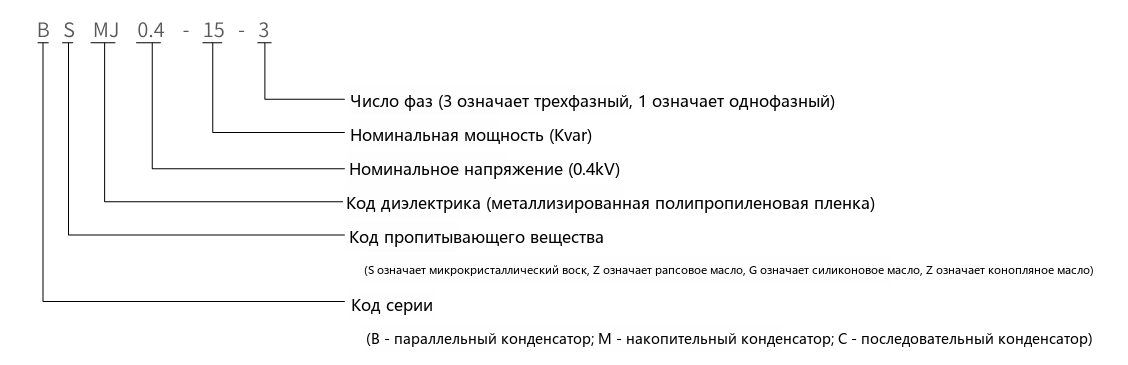

Обозначение типа
Конструктивные особенности
Компактность, малый вес, простота монтажа
Благодаря использованию высококачественной металлизированной полипропиленовой плёнки в качестве диэлектрика в сочетании с уникальной конструкцией конденсатор имеет лишь 1/4 объёма и 1/5 веса старых изделий;
Низкие потери, низкое тепловыделение, малый нагрев
Новый процесс напыления металлизации и уникально утолщённые края металлизированной плёнки значительно повышают стойкость к броскам тока, стабилизируют характеристики и значительно продлевают срок службы; собственные потери конденсатора снижены, фактическое значение ниже 0,08%, что обеспечивает низкое тепловыделение, малый нагрев и отличную экономию энергии. Самовосстанавливающийся низковольтный шунтовой силовой конденсатор BSMJ имеет встроенные разрядные резисторы и устройство защиты от избыточного давления, а его корпус обработан двусторонней антикоррозионной защитой, что делает его пригодным для компенсации реактивной мощности и повышения коэффициента мощности в низковольтных распределительных системах.
Отличная самовосстанавливающаяся способность
Локальный пробой диэлектрика быстро самовосстанавливается и нормальная работа возобновляется, что значительно повышает надёжность;
Безопасность
Встроенные разрядные резисторы и защитные устройства обеспечивают безопасное и надёжное использование;
Без утечек и экологичность: в качестве пропитывающего агента используется микрокристаллический воск, твёрдый при комнатной температуре с температурой плавления выше 70℃; утечка масла при работе не происходит, что исключает загрязнение окружающей среды. Он сочетает конструктивные особенности сухого конденсатора и преимущества пропитанного. Кроме того, уникальный процесс пропитки делает работу более надёжной;
Антикоррозионный защитный от подделок корпус: луженый корпус проходит специальную двойную антикоррозионную обработку, значительно повышающую коррозионную стойкость, с уникальным дизайном защиты от подделок, тонким и элегантным. При выборе самовосстанавливающегося низковольтного шунтового силового конденсатора BSMJ используйте контроллер с блокировкой повторного включения, чтобы обеспечить повторное включение только после снижения остаточного напряжения ниже 10% номинального напряжения.
Условия эксплуатации
После отключения конденсатора от питания остаточное напряжение должно снизиться до 10% номинального напряжения перед повторным включением; обычно это занимает около 200 с, поэтому контроллер должен иметь функцию блокировки повторного включения после отключения. При использовании обычного контроллера необходимо дополнительно установить устройство быстрого разряда; выключатели с равнопотенциальным переключением не подпадают под это ограничение. Высота над уровнем моря не более 2000 м. Температурная категория -25℃: минимальная температура -25℃, максимальная класса C (не более 50℃, среднесуточная не более 40℃, среднегодовая не более 30℃). Конденсатор должен работать в хорошо вентилируемых условиях и не должен использоваться в закрытых, невентилируемых средах.
| Номинальное напряжение | 230 В, 250 В, 400 В, 450 В, 525 В, 690 В, 750 В, 1050 В, 1200 В; другие напряжения доступны по специальному заказу; |
|---|---|
| Номинальная мощность | 1-60 квар для 0,4~0,69 кВ; мощности при других уровнях напряжения согласовываются отдельно; |
| Номинальная частота | 50 Гц или 60 Гц |
| Допуск по ёмкости | -5%~+10% |
| Тангенс угла потерь (tanδ) | -5%~+10% |
| Выдерживаемое напряжение | Между выводами: 2,15 × номинального напряжения в течение 2 с; между выводами и корпусом: 2Un+2 кВ или 3 кВ, в зависимости от того, что выше, в течение 10 с, без постоянного пробоя или перекрытия |
| Максимально допустимое перенапряжение | При 1,1 × номинального напряжения: не более 8 ч за 24 ч; при 1,15 × номинального напряжения: не более 30 мин за 24 ч; при 1,2 × номинального напряжения: не более 5 мин; при 1,3 × номинального напряжения: не более 1 мин; |
| Максимально допустимый ток | Длительная работа при токе не более 1,3 × номинального тока. Переходный сверхток с учётом перенапряжения, положительного допуска ёмкости и гармоник не должен превышать 1,43 × номинального тока; |
| Соединение | Треугольник (△), звезда (Y), звезда с выведенной нейтралью (YN), трёхсекционное, однофазное и другие соединения; другие соединения согласовываются по требованиям пользователя; |
| Характеристика саморазряда | После отключения остаточное напряжение снижается с 2Un до ниже 50 В в течение 3 минут; |
| Применимые стандарты | GB/T 12747-2004 IEC60831-1996 |
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (квар) | Номинальная ёмкость (мкФ) | Номинальный ток (А) | Высота H (мм) | Вывод | Номер рис. |
|---|---|---|---|---|---|---|---|
| 0.4-1-3 | 0.4 | 1 | 19.9 | 1.4 | 105 | M6 | 1 |
| 0.4-2-3 | 0.4 | 2 | 39.8 | 2.9 | 105 | M6 | 1 |
| 0.4-3-3 | 0.4 | 3 | 59.7 | 4.3 | 105 | M6 | 1 |
| 0.4-4-3 | 0.4 | 4 | 79.6 | 5.8 | 125 | M6 | 2 |
| 0.4-5-3 | 0.4 | 5 | 99.5 | 7.2 | 125 | M6 | 2 |
| 0.4-6-3 | 0.4 | 6 | 119.4 | 8.7 | 125 | M6 | 2 |
| 0.4-7.5-3 | 0.4 | 7.5 | 149.2 | 10.8 | 125 | M6 | 2 |
| 0.4-8-3 | 0.4 | 8 | 159.2 | 11.6 | 125 | M6 | 2 |
| 0.4-10-3 | 0.4 | 10 | 198.9 | 14.4 | 180 | M6 | 2 |
| 0.4-12-3 | 0.4 | 12 | 238.7 | 17.3 | 180 | M6 | 2 |
| 0.4-14-3 | 0.4 | 14 | 278.5 | 20.2 | 180 | M6 | 2 |
| 0.4-15-3 | 0.4 | 15 | 298.4 | 21.7 | 180 | M6 | 2 |
| 0.4-16-3 | 0.4 | 16 | 318.3 | 23.1 | 210 | M6 | 2 |
| 0.4-18-3 | 0.4 | 18 | 358.1 | 26.0 | 210 | M6 | 2 |
| 0.4-20-3 | 0.4 | 20 | 397.9 | 28.9 | 210 | M6 | 2 |
| 0.4-22-3 | 0.4 | 22 | 437.7 | 31.8 | 210 | M8 | 3 |
| 0.4-24-3 | 0.4 | 24 | 477.4 | 34.6 | 210 | M8 | 3 |
| 0.4-25-3 | 0.4 | 25 | 497.4 | 36.1 | 210 | M8 | 3 |
| 0.4-28-3 | 0.4 | 28 | 557.3 | 40.4 | 250 | M8 | 3 |
| 0.4-30-3 | 0.4 | 30 | 596.8 | 43.3 | 250 | M8 | 3 |
| 0.4-35-3 | 0.4 | 35 | 696.3 | 50.5 | 300 | M8 | 3 |
| 0.4-40-3 | 0.4 | 40 | 796.2 | 57.7 | 300 | M8 | 3 |
| 0.4-45-3 | 0.4 | 45 | 895.2 | 65.0 | 230 | M10 | 4 |
| 0.4-50-3 | 0.4 | 50 | 995.2 | 72.2 | 230 | M10 | 4 |
| 0.4-55-3 | 0.4 | 55 | 1094.2 | 79.4 | 230 | M10 | 4 |
| 0.4-60-3 | 0.4 | 60 | 1194.3 | 86.6 | 260 | M10 | 4 |
| 0.45-1-3 | 0.45 | 1 | 15.7 | 1.3 | 105 | M6 | 1 |
| 0.45-2-3 | 0.45 | 2 | 31.4 | 2.6 | 105 | M6 | 1 |
| 0.45-3-3 | 0.45 | 3 | 47.2 | 3.8 | 105 | M6 | 1 |
| 0.45-4-3 | 0.45 | 4 | 62.9 | 5.1 | 125 | M6 | 1 |
| 0.45-5-3 | 0.45 | 5 | 78.6 | 6.4 | 125 | M6 | 2 |
| 0.45-6-3 | 0.45 | 6 | 94.3 | 7.7 | 125 | M6 | 2 |
| 0.45-7.5-3 | 0.45 | 7.5 | 117.9 | 9.6 | 125 | M6 | 2 |
| 0.45-8-3 | 0.45 | 8 | 125.8 | 10.3 | 125 | M6 | 2 |
| 0.45-10-3 | 0.45 | 10 | 157.2 | 12.8 | 125 | M6 | 2 |
| 0.45-12-3 | 0.45 | 12 | 188.6 | 15.4 | 180 | M6 | 2 |
| 0.45-14-3 | 0.45 | 14 | 220.1 | 18.0 | 180 | M6 | 2 |
| 0.45-15-3 | 0.45 | 15 | 235.8 | 19.2 | 180 | M6 | 2 |
| 0.45-16-3 | 0.45 | 16 | 251.5 | 20.5 | 180 | M6 | 2 |
| 0.45-18-3 | 0.45 | 18 | 282.9 | 23.1 | 210 | M6 | 2 |
| 0.45-20-3 | 0.45 | 20 | 314.4 | 25.7 | 210 | M6 | 2 |
| 0.45-22-3 | 0.45 | 22 | 345.8 | 28.3 | 210 | M8 | 3 |
| 0.45-24-3 | 0.45 | 24 | 377.3 | 30.8 | 210 | M8 | 3 |
| 0.45-25-3 | 0.45 | 25 | 393.2 | 32.1 | 210 | M8 | 3 |
| 0.45-28-3 | 0.45 | 28 | 440.3 | 35.9 | 210 | M8 | 3 |
| 0.45-30-3 | 0.45 | 30 | 471.8 | 38.5 | 210 | M8 | 3 |
| 0.45-35-3 | 0.45 | 35 | 550.2 | 44.9 | 250 | M8 | 3 |
| 0.45-40-3 | 0.45 | 40 | 629.1 | 51.3 | 300 | M8 | 3 |
| 0.45-45-3 | 0.45 | 45 | 707.7 | 57.7 | 300 | M8 | 3 |
| Модель | Номинальное напряжение (кВ) | Номинальная мощность (квар) | Номинальная ёмкость (мкФ) | Номинальный ток (А) | Высота H (мм) | Вывод | Номер рис. |
|---|---|---|---|---|---|---|---|
| 0.45-50-3 | 0.45 | 50 | 786.3 | 64.2 | 230 | M10 | 4 |
| 0.45-55-3 | 0.45 | 55 | 864.5 | 70.6 | 230 | M10 | 4 |
| 0.45-60-3 | 0.45 | 60 | 943.6 | 77.5 | 230 | M10 | 4 |
| 0.525-5-3 | 0.525 | 5 | 57.7 | 5.5 | 125 | M6 | 2 |
| 0.525-10-3 | 0.525 | 10 | 115.5 | 11.0 | 180 | M6 | 2 |
| 0.525-15-3 | 0.525 | 15 | 173.2 | 16.5 | 210 | M6 | 2 |
| 0.525-16-3 | 0.525 | 16 | 184.8 | 17.6 | 210 | M6 | 2 |
| 0.525-18-3 | 0.525 | 18 | 207.9 | 19.8 | 210 | M6 | 2 |
| 0.525-20-3 | 0.525 | 20 | 231.0 | 22.0 | 210 | M6 | 2 |
| 0.525-25-3 | 0.525 | 25 | 288.9 | 27.5 | 210 | M8 | 3 |
| 0.525-30-3 | 0.525 | 30 | 346.6 | 33.0 | 250 | M8 | 3 |
| 0.525-40-3 | 0.525 | 40 | 462.2 | 44.0 | 300 | M8 | 3 |
| 0.525-50-3 | 0.525 | 50 | 577.7 | 55.0 | 230 | M10 | 4 |
| 0.525-60-3 | 0.525 | 60 | 693.3 | 66.0 | 270 | M10 | 4 |
| 0.69-5-3 | 0.69 | 5 | 33.4 | 4.2 | 125 | M6 | 2 |
| 0.69-10-3 | 0.69 | 10 | 66.9 | 8.4 | 180 | M6 | 2 |
| 0.69-15-3 | 0.69 | 15 | 100.3 | 12.6 | 210 | M6 | 2 |
| 0.69-16-3 | 0.69 | 16 | 107.0 | 13.4 | 210 | M6 | 2 |
| 0.69-20-3 | 0.69 | 20 | 133.8 | 16.7 | 210 | M8 | 3 |
| 0.69-25-3 | 0.69 | 25 | 167.2 | 20.9 | 210 | M8 | 3 |
| 0.69-30-3 | 0.69 | 30 | 200.7 | 25.1 | 250 | M8 | 3 |
| 0.69-40-3 | 0.69 | 40 | 267.4 | 33.5 | 300 | M8 | 3 |
| 0.69-50-3 | 0.69 | 50 | 334.3 | 41.9 | 230 | M10 | 4 |
| 0.69-60-3 | 0.69 | 60 | 401.4 | 50.2 | 230 | M10 | 4 |
| 1.2-5-3 | 1.2 | 5 | 11.0 | 2.4 | 180 | M6 | 2 |
| 1.2-10-3 | 1.2 | 10 | 22.0 | 4.8 | 210 | M6 | 2 |
| 1.2-15-3 | 1.2 | 15 | 33.2 | 7.2 | 210 | M8 | 3 |
| 1.2-20-3 | 1.2 | 20 | 44.2 | 9.6 | 210 | M8 | 3 |
| 1.2-25-3 | 1.2 | 25 | 55.3 | 12 | 210 | M8 | 3 |
