Обзор
Серия ZW32-12(G) выключателей наружной установки высокого напряжения вакуумных (далее — «выключатель») представляет собой трёхфазное распределительное устройство наружной установки переменного тока 50 Гц номинальным напряжением 12 кВ. Выключатель в основном предназначен для включения и отключения тока нагрузки, тока перегрузки и тока короткого замыкания в линиях электропередачи. Обладает защитой от перегрузки и короткого замыкания, отвечает требованиям управления и измерения, а также может реализовывать функции дистанционного управления и мониторинга. Широко применяется на подстанциях и в распределительных системах промышленных и горнодобывающих предприятий для управления и эксплуатации, и особенно подходит для мест, требующих частых операций. Выключатель соответствует техническим стандартам GB1984-2003, DL/T402-2007 и Серия ZW32-12(G) вакуумных выключателей предназначена для мачтовой установки и обеспечивает надёжные коммутационные характеристики в наружных распределительных сетях.

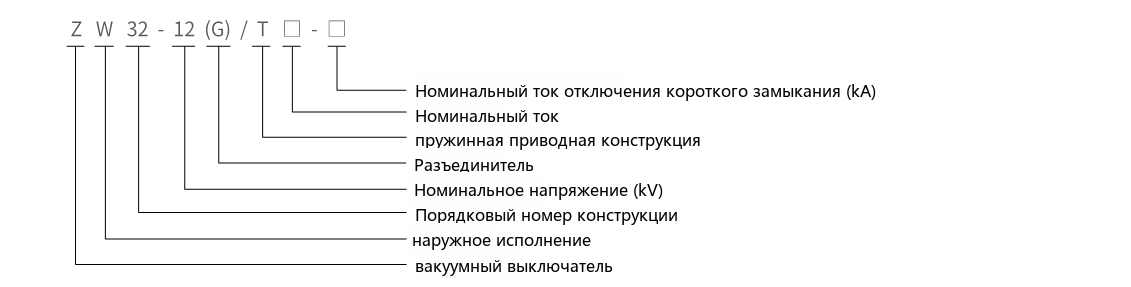

Обозначение типа
Нормальные условия эксплуатации
Выключатель ZW32-12(G) имеет трёхфазную стоечную сухую конструкцию с полностью герметичным исполнением и хорошими герметизирующими свойствами. Обладает превосходными влагозащитными и противоконденсатными свойствами, что делает его пригодным для высокотемпературных и влажных регионов. Вакуумное дугогашение обеспечивает надёжную изоляцию, а также надёжные характеристики включения и отключения, без риска пожара или взрыва.
Операции включения и отключения ZW32-12(G) могут выполняться вручную, электрически или дистанционно. Механизм привода герметизирован в нижней части корпуса выключателя, что эффективно предотвращает коррозию, вызванную длительным воздействием наружной среды. Механизм привода имеет новую конструкцию, простое устройство, надёжное действие и компактные размеры, с механическим ресурсом до 10 000 операций.

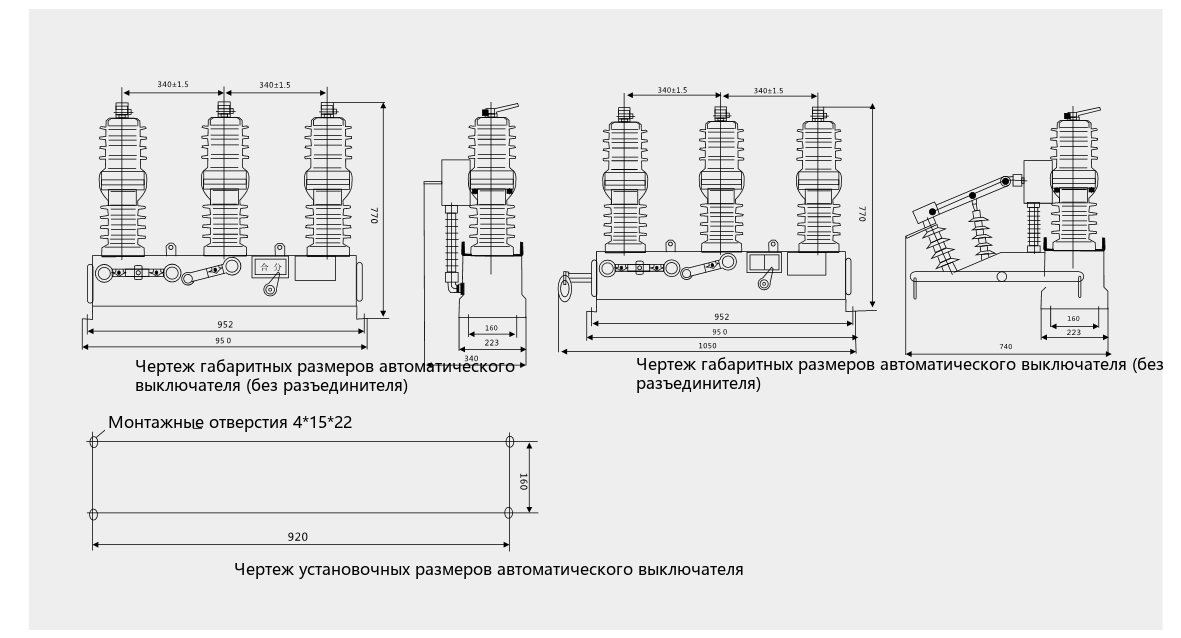

Габаритные и установочные размеры
Технические параметры (см. таблицу)
| № | Параметр | Ед. изм. | 630A | 1250A | |
|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | - | 12 | |
| 2 | Номинальный ток | А | 630 | 1250 | |
| 3 | Номинальная частота | Гц | - | 50 | |
| 4 | Номинальный уровень изоляции | Сухое (выдерживаемое напряжение промышленной частоты) | - | - | 42/48 (разрыв) |
| Выдерживаемое напряжение промышленной частоты 1 мин (влажное) | - | - | 34 | ||
| Вторичная цепь на землю | - | - | 2 | ||
| - | Выдерживаемое напряжение грозового импульса (пиковое) | - | - | 75/85 (разрыв) | |
| 5 | Номинальный ток отключения короткого замыкания | кА | 20 | 25 | |
| 6 | Номинальный ток включения короткого замыкания (пиковый) | кА | 50 | 63 | |
| 7 | Номинальный ток кратковременного выдерживания | кА | 20 | 25 | |
| 8 | Номинальный пиковый ток выдерживания | кА | 50 | 63 | |
| 9 | Число отключений номинального тока короткого замыкания | раз | 30 | ||
| 10 | Номинальная продолжительность короткого замыкания | с | 4 | ||
| 11 | Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи | - | DC220, AC220, AC/DC220 | ||
| 12 | Номинальная последовательность операций | - | O-0.3s-CO-180s-CO | ||
| 13 | Номинальный ток расцепителя максимального тока | А | 5 | ||
| 14 | Механический ресурс | раз | 10000 | ||
| 15 | Допустимая суммарная толщина износа неподвижных и подвижных контактов | мм | 3 | ||
| 16 | Номинальный ток расцепителя максимального тока | А | 5 | ||
| 17 | Коэффициент трансформации трансформатора тока | - | 200/5, 400/5, 600/5 | ||
| 18 | Раствор контактов | мм | 9±1 | ||
| 19 | Провал контактов | мм | 2±0.5 | ||
| 20 | Средняя скорость отключения | м/с | 1.2±0.3 | ||
| 21 | Средняя скорость включения | м/с | 0.6±0.2 | ||
| 22 | Время отключения | мс | 20~40 | ||
| 23 | Время включения | мс | 30~60 | ||
| 24 | Время отскока при включении | мс | ≤2 | ||
| 25 | Неодновременность отключения/включения трёх полюсов | мс | ≤2 | ||
| 26 | Сопротивление постоянному току междуфазной цепи | мкОм | ≤80 (≤150 с разъединителем) | ||
