Обзор продукции
ZW7-40.5kV/630A выключатель наружной установки высокого напряжения вакуумный используется в трёхфазных энергосистемах 50 Гц, 40.5 кВ для включения и отключения тока нагрузки, тока перегрузки и тока короткого замыкания.
ZW7-40.5kV/630A выключатель наружной установки высокого напряжения вакуумный имеет наружную стоечную конструкцию с пружинным механизмом привода, отличаясь сильной отключающей способностью и надёжной работой; ZW7-40.5kV/630A выключатель наружной установки высокого напряжения вакуумный подходит для наружных подстанций, городских и сельских распределительных сетей и распределительных систем промышленных и горнодобывающих предприятий, отвечая требованиям частых операций и надёжной защиты.

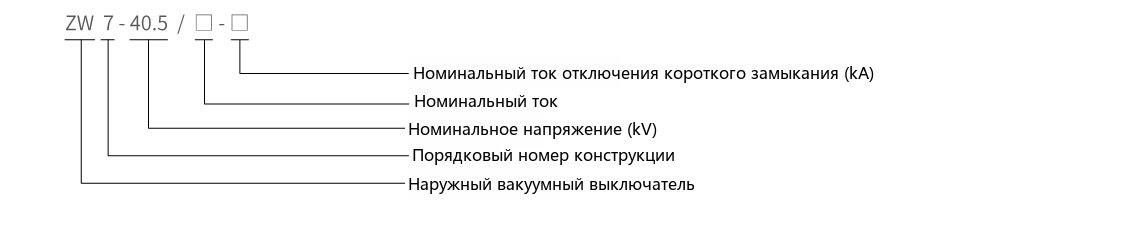

Обозначение типа
Нормальные условия эксплуатации
1. Температура окружающего воздуха: верхний предел +40℃, нижний предел -30℃ (общие районы) и -40℃ (холодные районы); 2. Высота над уровнем моря: ≤1000 м (при увеличении высоты номинальный уровень изоляции должен быть соответственно повышен);
3. Ветровое давление: не более 700 Па (эквивалентно скорости ветра 34 м/с); 4. Сейсмичность: не более 8 баллов;
5. Степень загрязнения: Ⅳ;
6. Максимальный суточный перепад температур: не более 25℃.

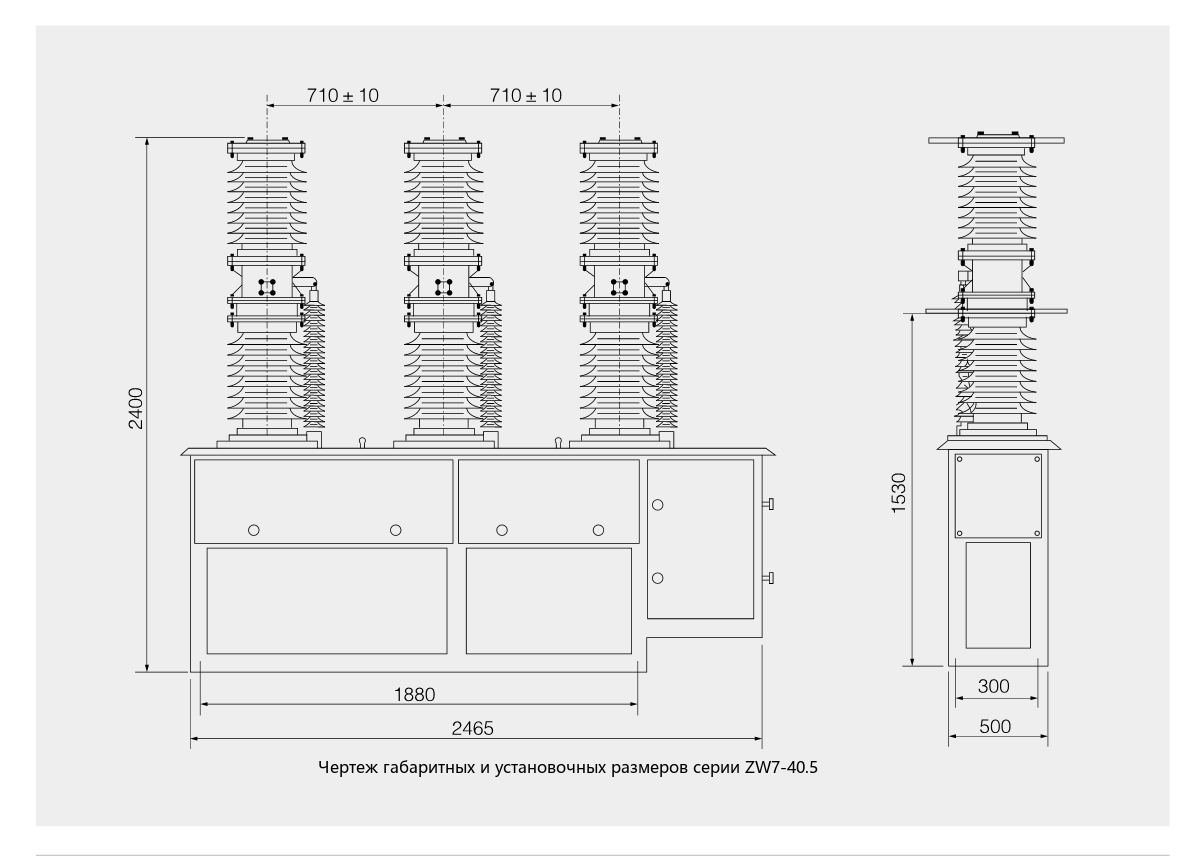

Габаритные и установочные размеры
Технические параметры (см. таблицу)
| № | Параметр | Ед. изм. | Значение | |
|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 40.5 | |
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1 мин | Сухое испытание | 95 |
| Влажное испытание | 80 | |||
| Выдерживаемое напряжение грозового импульса (пиковое) | 185 | |||
| 3 | Номинальный ток | А | 1250;1600;2000 | |
| 4 | Номинальный ток отключения короткого замыкания | кА | 20;25;31.5 | |
| 5 | Номинальная последовательность операций | O-0.3s-CO-180s-CO | ||
| 6 | Число номинальных операций отключения короткого замыкания | операций | 12 | |
| 7 | Номинальный ток включения короткого замыкания (пиковый) | кА | ||
| 8 | Номинальный пиковый ток выдерживания | кА | 50;63;80 | |
| 9 | Номинальный ток кратковременного выдерживания | кА | 20;25;31.5 | |
| 10 | Номинальная продолжительность короткого замыкания | с | 4 | |
| 11 | Раствор контактов | мм | 22±2 | |
| 12 | Провал контактов | мм | 4±1 | |
| 13 | Средняя скорость отключения | м/с | 1.5t0.2 | |
| 14 | Средняя скорость включения | м/с | 0.7+0.2 | |
| 15 | Время отскока контактов при включении | мс | ≤2 | |
| 16 | Разновременность включения (отключения) трёх фаз | мс | ≤2 | |
| 17 | Время включения | мс | ≤150 | |
| 18 | Время отключения | мс | ≤60 | |
| 19 | Механический ресурс | операций | 10000 | |
| 20 | Номинальное напряжение вспомогательной цепи при номинальном рабочем напряжении | DC110/220、AC110/220 | ||
| 21 | Сопротивление постоянному току каждой фазы (без ТТ) | мкОм | ≤100 | |
| 22 | Масса | кг | 800 |
