Обзор продукции
ZW8-12/630A выключатель наружной установки высокого напряжения вакуумный использует вакуумное дугогашение и воздушную изоляцию с электропружинным механизмом привода, обеспечивая сильную дугогасительную способность, большое число операций отключения короткого замыкания, отсутствие опасности пожара или взрыва и простоту эксплуатации; это изделие с превосходными характеристиками и высокой практичностью. ZW8-12/630A выключатель наружной установки высокого напряжения вакуумный имеет трёхфазную общую блочную конструкцию с втулочными соединениями; бак заполнен сухим воздухом, а электропружинный механизм привода расположен сбоку бака, что позволяет надёжно использовать изделие в довольно суровых условиях окружающей среды. Вакуумная дугогасительная камера имеет керамический корпус, чашеобразную контактную структуру с аксиальным магнитным полем и контактный материал CuCr, обеспечивая превосходную способность отключения и включения короткого замыкания. ZW8-12/630A выключатель наружной установки высокого напряжения вакуумный мал, лёгок и изящен по внешнему виду. Вакуумная дугогасительная камера и изоляционная опорная втулка имеют компактную конструкцию, а отходящий токоведущий стержень залит силиконовой резиной, что обеспечивает адаптацию к суровым климатическим условиям и загрязнённой среде.

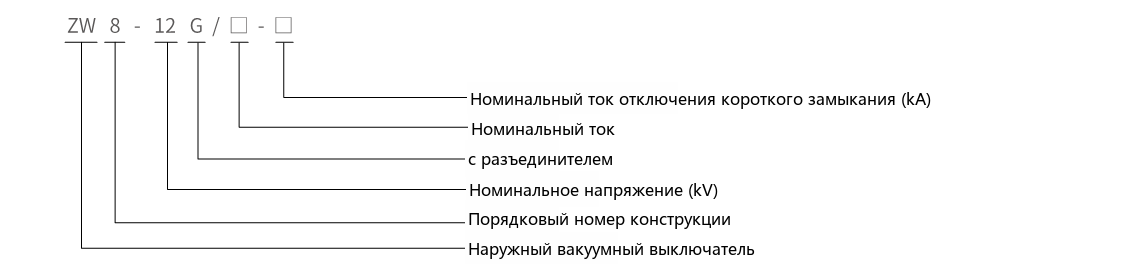

Обозначение типа
Технические параметры
| № | Параметр | Ед. изм. | Значение | |
|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальный ток | А | 630 | |
| 3 | Выдерживаемое напряжение промышленной частоты сухое (1 мин) | кВ | 42 | |
| 4 | Выдерживаемое напряжение грозового импульса (пиковое) | 75 | ||
| 5 | Номинальный ток отключения короткого замыкания | кА | 162025 | |
| 6 | Номинальный ток включения короткого замыкания | 405063 | ||
| 7 | Номинальный пиковый ток выдерживания | кА | 405063 | |
| 8 | Ток кратковременного выдерживания 4 с | 162025 | ||
| 9 | Номинальная последовательность операций | O-0.3s-CO-180s-CO | ||
| 10 | Число номинальных операций отключения тока короткого замыкания | операций | 30 | |
| 11 | Механический ресурс | 10000 | ||
| Номинальное напряжение двигателя завода энергии | DC или AC 220 | |||
| 12 | Номинальное рабочее напряжение (со специальным пружинным механизмом привода) | Катушка отключения | ||
| Катушка включения | ||||
| 13 | Номинальный ток расцепителя максимального тока | А | 5 | |
| 14 | Допустимая толщина износа подвижных/неподвижных контактов | мм | 3 | |
| 15 | Раствор контактов | мм | 11±1 | |
| 16 | Провал (длина сжатия контактной пружины) | мм | 3+1.0 | |
| 17 | Неодновременность включения/отключения трёх полюсов | мс | ≤2.3 | |
| 18 | Время отскока контактов при включении | мс | ≤2 | |
| 19 | Средняя скорость отключения | м/с | 1.0±0.2 | |
| 20 | Средняя скорость включения | м/с | 0.7±0.15 | |
| Время отключения | При максимальном рабочем напряжении | 0.015-0.05 | ||
| 21 | При минимальном рабочем напряжении | с | 0.03-0.06 | |
| 22 | Время включения | 0.025-0.05 | ||
| 23 | Сопротивление главной цепи | мкОм | ≤120 (≤200 с G) |

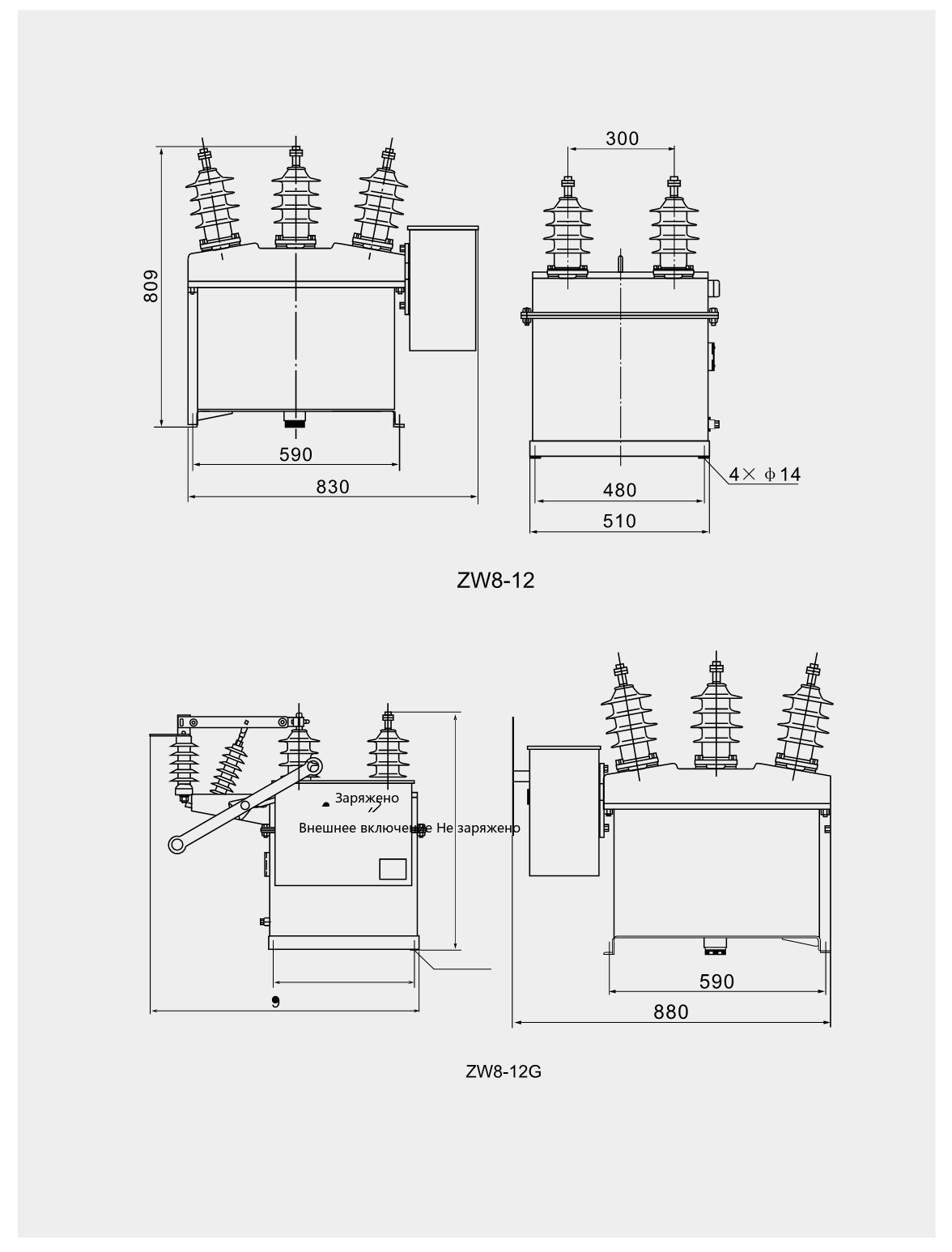

Габаритные и установочные размеры
