Обзор продукции
Серия ZW20A-12/T выключателей наружной установки высокого напряжения вакуумных (далее — «выключатель») представляет собой распределительное устройство наружной установки номинальным напряжением 12 кВ, трёхфазного переменного тока 50 Гц. Использует вакуумное дугогашение и газ SF6 в качестве изолирующей среды и является усовершенствованной версией мачтового вакуумного выключателя ZW20-12. Бак использует технологию газогерметичной, взрывозащищённой и изоляционной конструкции VSP5, импортированную из Toshiba, Япония; вводные/отводящие патрубки также улучшены в отношении герметичности, обеспечивая превосходную общую герметичность, поэтому внутренне заполненный газ SF6 не утекает и не подвержен воздействию внешней среды; Пружинный механизм привода миниатюризирован и оптимизирован для надёжности и стабильности, использует прямоходный цепной главный привод и многоуровневую систему расцепления, с надёжностью и стабильностью в несколько раз выше, чем у традиционных отечественных пружинных механизмов привода; Контакт между валом и втулкой главной цепи использует конструкцию типа «внутреннее сжатие/наружное расширение» с часовой цепочкой, обеспечивая низкое переходное сопротивление главной цепи и низкий подъём температуры. Поэтому ZW20A-12/630A выключатель наружной установки мачтовый вакуумный является необслуживаемым изделием и отличным выбором среди мачтовых выключателей. По сравнению с ZW20-12, ZW20A-12/630A дополнительно обеспечивает защиту от максимального тока и индикатор запаса энергии пружины механизма, а также оснащён авиационным разъёмом для вторичного электрического соединения, что облегчает интеграцию с интеллектуальными контроллерами. Превосходные электрические и механические характеристики обеспечили широкое применение ZW20A-12/630A выключателя наружной установки мачтового вакуумного. Он в основном используется для включения и отключения тока нагрузки и тока короткого замыкания в системах 10 кВ, подходит для защиты и управления в распределительных системах подстанций и промышленных и горнодобывающих предприятий, и особенно подходит для мест с частыми сетевыми операциями. В сочетании с контроллером изделие обладает превосходными функциями реклоузера; ZW20A-12/630A выключатель наружной установки мачтовый вакуумный компактен, требует незначительного обслуживания и может надёжно работать на наружных распределительных линиях в течение длительного времени.

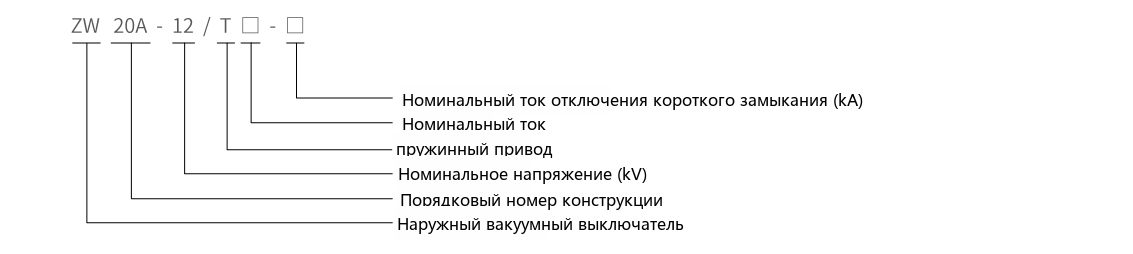

Обозначение типа
| № | Параметр | Ед. изм. | Значение | |
|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальная частота | Гц | 50 | |
| 3 | Номинальный ток | А | 630 | 1000 |
| 4 | Номинальный ток отключения короткого замыкания | кА | 20 | 25 |
| 5 | Номинальный пиковый ток выдерживания | кА | 50 | 63 |
| 6 | Номинальный ток кратковременного выдерживания | кА | 20 | 25 |
| 7 | Номинальный ток включения короткого замыкания | кА | 50 | 63 |
| 8 | Номинальная последовательность операций | O-0.3s-CO-180s-CO | ||
| 9 | Механический ресурс | операций | 10000 | |
| 10 | Число номинальных операций отключения тока | операций | 10000 | |
| 11 | Число номинальных операций отключения короткого замыкания | операций | 30 | |
| 12 | Выдерживаемое напряжение промышленной частоты 1 мин | (влажное) между фазами и на землю | кВ | 34 |
| (сухое) между фазами и на землю/разрыв | кВ | 42/48 | ||
| 13 | Выдерживаемое напряжение грозового импульса | между фазами и на землю/разрыв | кВ | 75/85 |
| 14 | Выдерживаемое напряжение промышленной частоты вторичной цепи 1 мин | 2000 | ||
| 15 | Масса | кг | ок. 140 | |
| 16 | Раствор контактов | мм | 9+1-0.5 | |
| 17 | Провал контактов | мм | 3+1 | |
| 18 | Средняя скорость отключения | м/с | -0.51.2±0.2 | |
| 19 | Средняя скорость включения | м/с | 0.6+0.2 | |
| 20 | Номинальное рабочее напряжение | AC/DC220 | ||
| 21 | Номинальное давление газа SF6 (избыточное) | МПа | 0 |

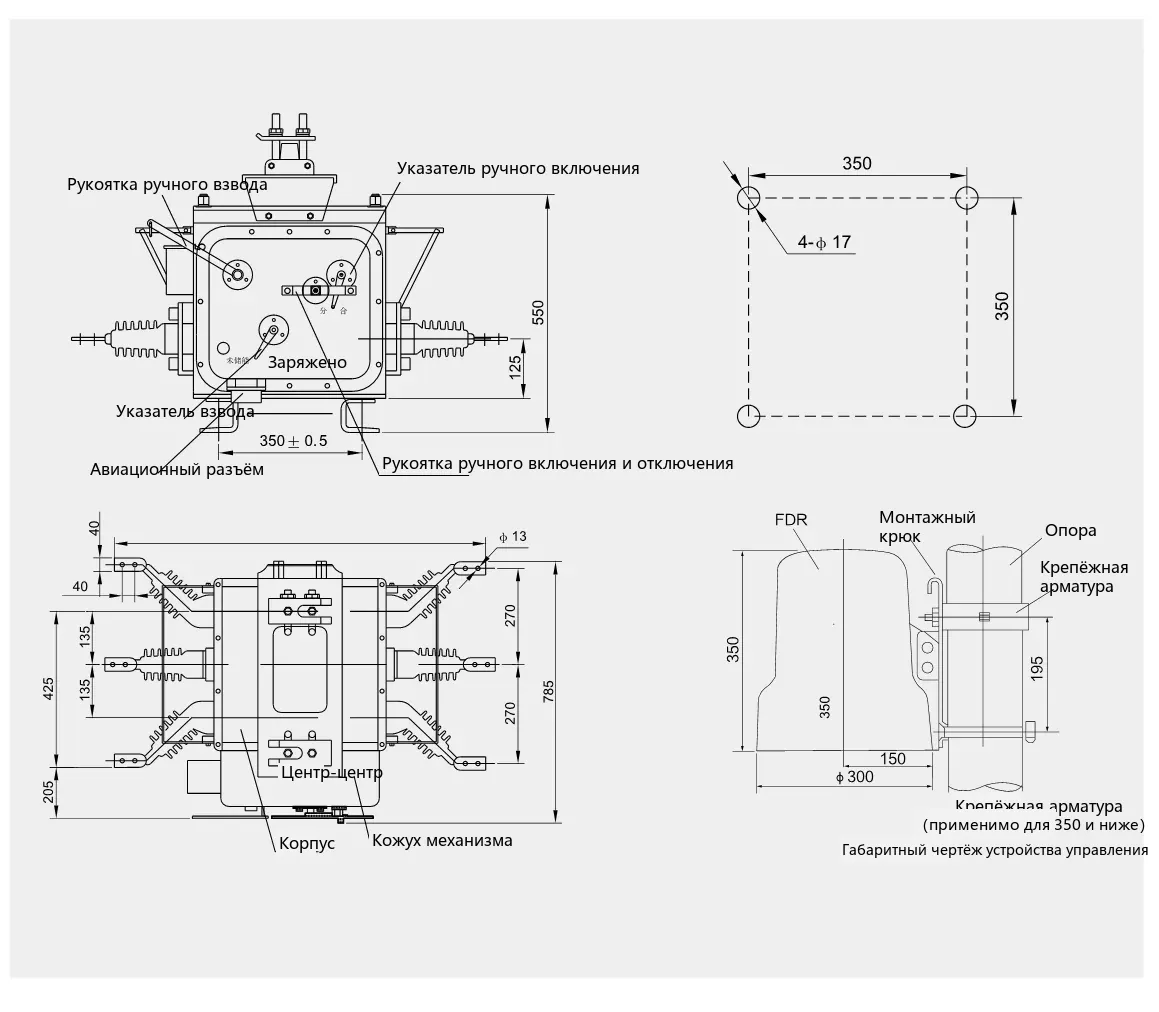

Габаритные и установочные размеры
