Обзор

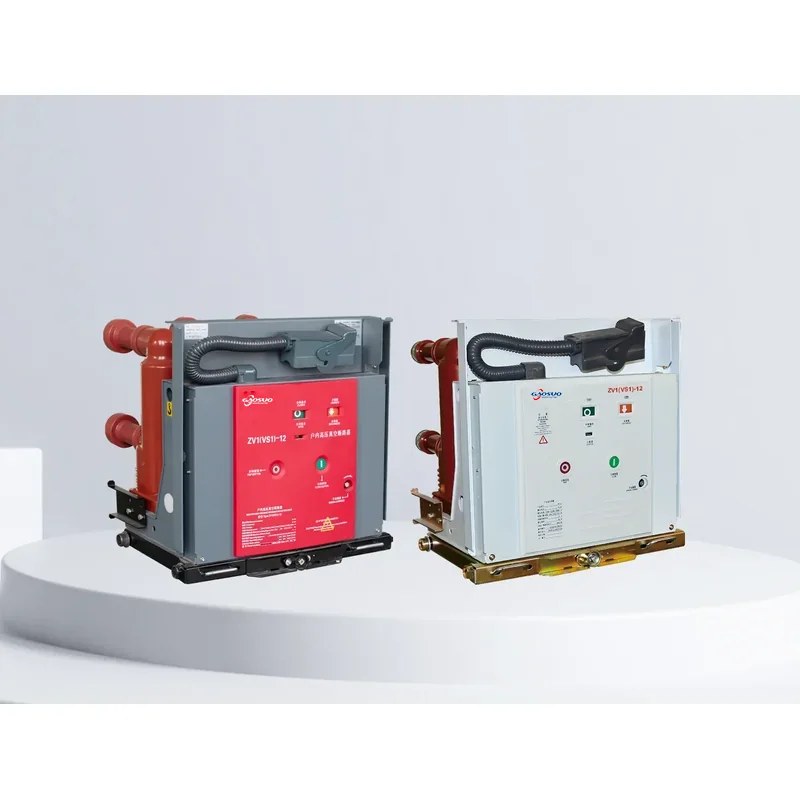

Вакуумный выключатель внутренней установки с твёрдой герметизацией высокого напряжения серии ZV1(VS1)-12 имеет твёрдоизоляционную конструкцию. Благодаря применению передовой технологии твёрдой герметизации эпоксидной смолой вакуумная дугогасительная камера, главная токоведущая цепь и изоляционная опора впервые объединены в единый герметизированный полюс, что принципиально решает проблему стойкости вакуумного выключателя к окружающей среде и расширяет область его применения. Интегрированный герметизированный полюс использует запатентованную технологию самоконвекционной вентиляции, остроумно решающую трудность теплоотвода, обусловленную твёрдоизоляционной конструкцией. Данная серия является первым в Китае выключателем, реализующим концепцию необслуживаемости. Его долговечная вакуумная дугогасительная камера и технология твёрдой герметизации литьём эпоксидной смолы обеспечивают необслуживаемый интегрированный герметизированный полюс; между тем высоконадёжный магнитоэлектрический механизм управления обеспечивает необслуживаемый механизм управления, а электронная часть управления заменяет традиционный вспомогательный выключатель фотоэлектрическим бесконтактным выключателем, при этом полностью электронный источник питания и интеллектуальный блок управления обеспечивают необслуживаемую электронную часть управления.

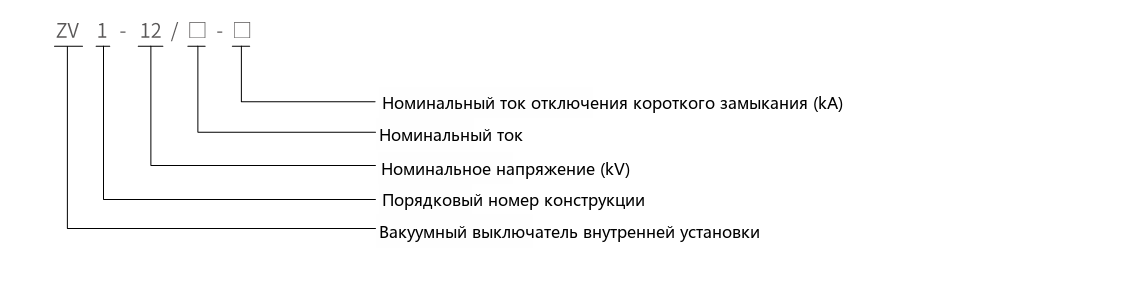

Обозначение типа
Нормальные условия эксплуатации
Для вакуумного выключателя ZV1(VS1)-12 нормальные условия эксплуатации следующие: Вакуумный выключатель ZV1(VS1)-12 использует твёрдую герметизацию эпоксидной смолой для вакуумной дугогасительной камеры и главной токоведущей цепи и обеспечивает номинальные токи отключения при коротком замыкании 20/25 кА, 31,5 кА и 40 кА для номинальных токов 630 А, 1250 А и 1600 А.
1. Температура окружающей среды: не выше 40°C, не ниже -10°C (хранение и транспортировка допускаются при -30°C).
2. Высота над уровнем моря: не более 1000 м. На больших высотах номинальный уровень изоляции должен быть соответственно увеличен.
3. Относительная влажность: среднесуточная не более 95%; давление насыщенного пара среднесуточное не более 2,2×10³ МПа, среднемесячное не более 1,8×10³ МПа.
4. Сейсмичность: не более 8 баллов.
5. Площадки, свободные от пожара, взрыва, сильного загрязнения, химической коррозии и сильной вибрации.

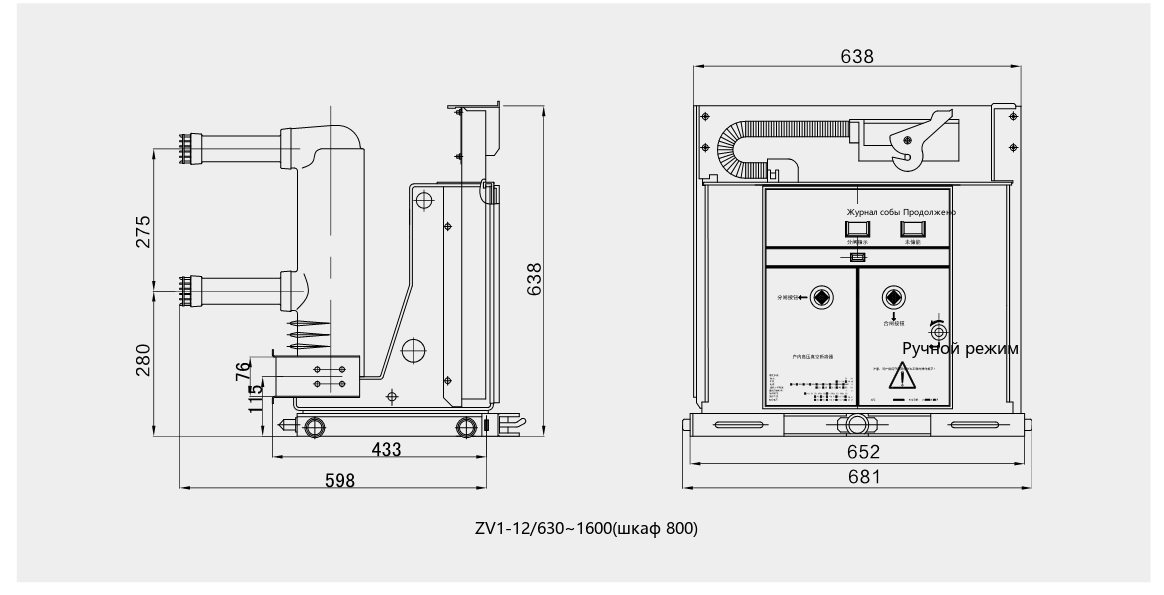

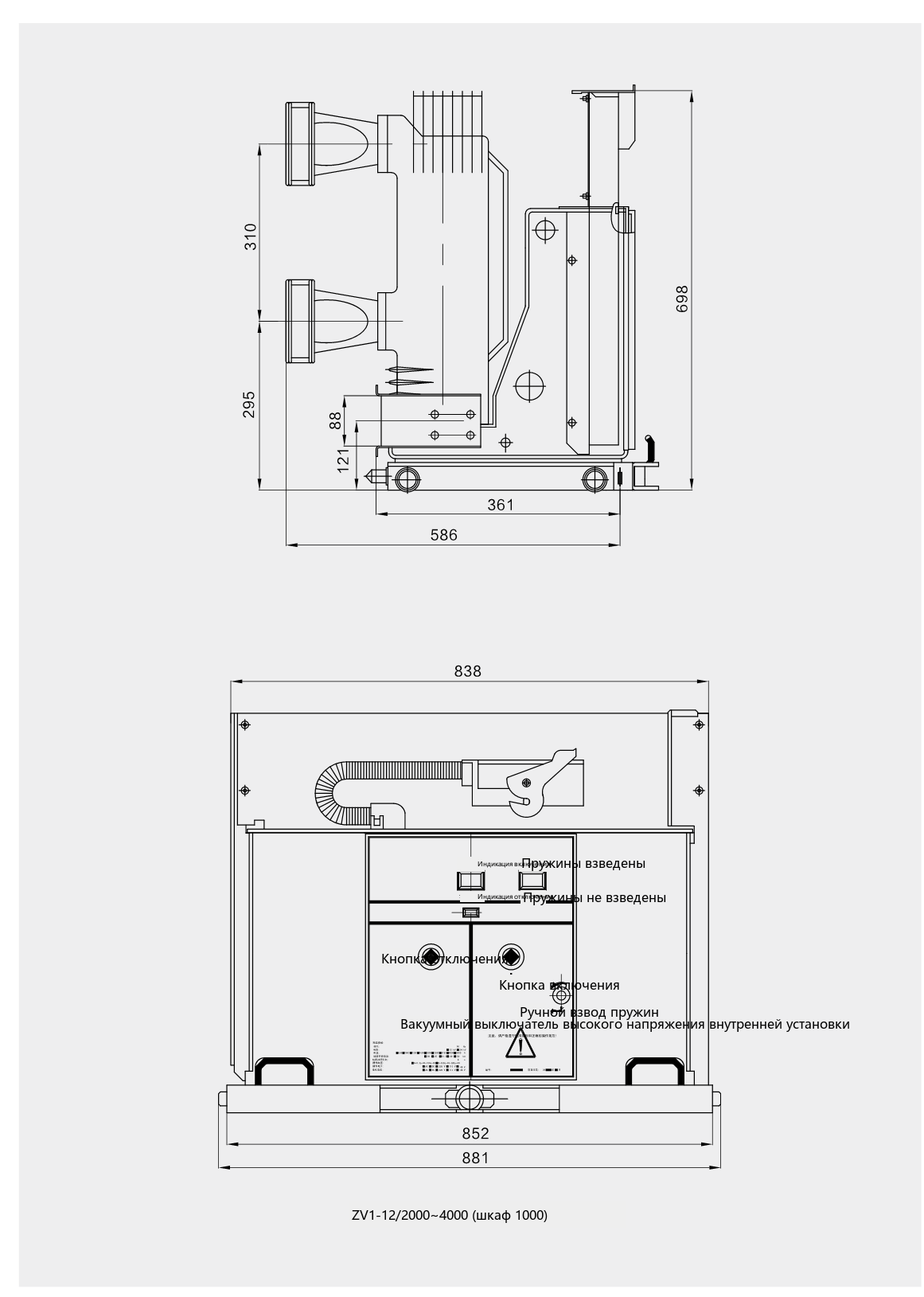

Габаритные и установочные размеры
Технические параметры
Для вакуумного выключателя ZV1(VS1)-12 нормальные условия эксплуатации описаны выше, а основные технические параметры приведены в таблице ниже.
| № | Параметр | Ед. изм. | Данные | ||||
|---|---|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | ||||
| 2 | Номинальное максимальное рабочее напряжение | кВ | 12 | ||||
| 3 | Номинальный ток | А | 63 | 6301250 | 12501600 | ||
| 16002000 | 20002500 | ||||||
| 1250 | 25003150 | 31504000 | |||||
| 4 | Номинальный ток отключения при коротком замыкании (номинальный ток термической стабилизации, с.к.з.) | кА | 20/25 | 31.5 | 40 | ||
| 5 | Номинальный ток включения при коротком замыкании (пиковый) | кА | 50/63 | 80 | 100 | ||
| 6 | Номинальный пиковый ток стойкости (номинальный ток динамической стабилизации, пиковый) | кА | 50/63 | 80 | 100 | ||
| 7 | Номинальный ток термической стойкости (4с) | кА | 20/25 | 31.5 | 40 | ||
| 8 | Выдерживаемое напряжение промышленной частоты (до/после отключения) / 1 мин | кВ | 42 на землю (48 через открытый разрыв) | ||||
| Выдерживаемое импульсное напряжение грозового разряда (пиковое, до/после отключения) | 75 на землю (85 через открытый разрыв) | ||||||
| 9 | Номинальная длительность короткого замыкания | 4 | |||||
| 10 | Номинальная последовательность операций | O-0.3s-CO-180s-CO | |||||
| 11 | Механический ресурс | раз | 20000 | ||||
| 12 | Число номинальных операций отключения при коротком замыкании | раз | 50 | ||||
| 13 | Номинальное напряжение включения механизма управления (DC) | AC, DC110, 220 | |||||
| 14 | Номинальное напряжение отключения механизма управления (DC) | AC, DC110, 220 | |||||
| 15 | Зазор контактов | мм | 11±1 | ||||
| 16 | Провал (сжатие контактной пружины) | мм | 3.5±0.5 | ||||
| 17 | Время отскока при включении/отключении трёх фаз | мс | ≤2 | ||||
| 18 | Время отскока контактов при включении | мс | ≤2 | ||||
| 19 | Средняя скорость отключения | м/с | 0.9~1.2 | ||||
| Средняя скорость включения | м/с | 0.5~0.8 | |||||
| 20 | Время отключения | при максимальном рабочем напряжении | с | ≤0.05 | |||
| 21 | при минимальном рабочем напряжении | ≤0.08 | |||||
| 22 | Время включения | 0.1 | |||||
| 23 | Сопротивление главной цепи на фазу | мкОм | 630≤50 | 1250≤45 | |||
| 24 | Допустимая суммарная толщина износа контактов | мм | 3 | ||||
