Обзор

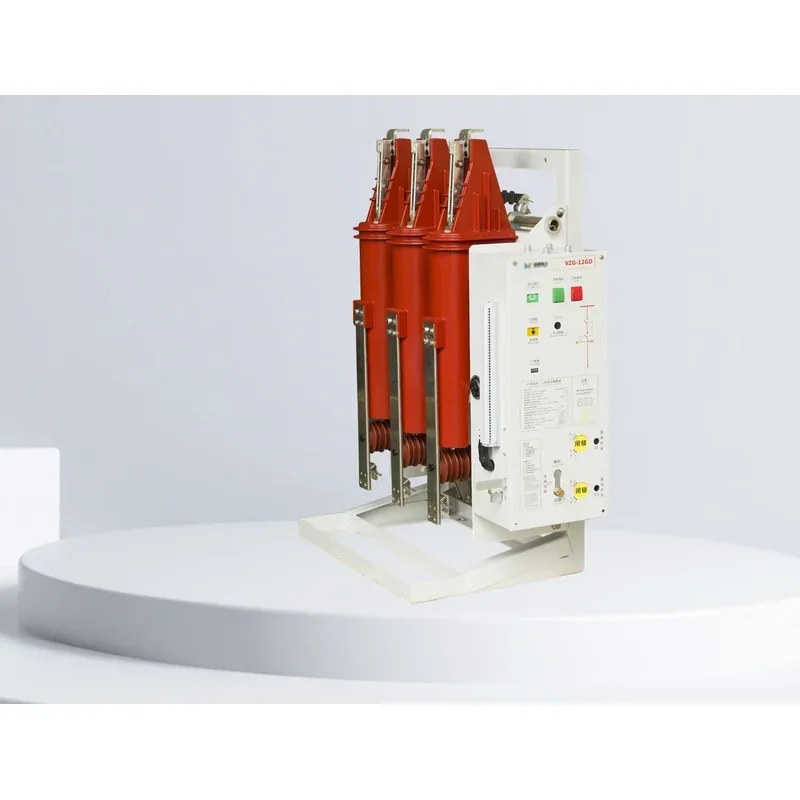

Вакуумный выключатель внутренней установки трёхпозиционный серии VHM-12GD высокого напряжения обладает превосходными электрическими и механическими характеристиками, надёжным и стабильным механизмом и длительным сроком службы. Главная цепь выполнена с герметизированным полюсом, что повышает экологическую адаптивность и надёжность изоляции выключателя; надёжные механические и электронные характеристики вместе с увеличенным механическим и электронным ресурсом делают возможным необслуживаемый выключатель. Он применяется в электросистемах 3,6-12 кВ в качестве блока защиты и управления для сетевого оборудования и промышленных горнодобывающих энергетических проектов, подходит для различных типов нагрузки и для частых операций и многократного отключения токов короткого замыкания. Изделие оснащено полными механическими и электрическими блокировками, обеспечивая чрезвычайно высокую эксплуатационную стабильность и надёжность, гарантируя безопасность операторов и оборудования и обеспечивая электробезопасность. Это высокопроизводительное компактное высоковольтное электротехническое изделие.
Информация для заказа
Для трёхпозиционного вакуумного выключателя VHM-12GD при заказе необходимо указать: модель выключателя, наименование, конфигурацию и количество заказа; номинальное напряжение, номинальный ток и номинальный ток отключения выключателя.
При наличии у пользователя других особых требований они могут быть указаны в техническом соглашении при заказе.

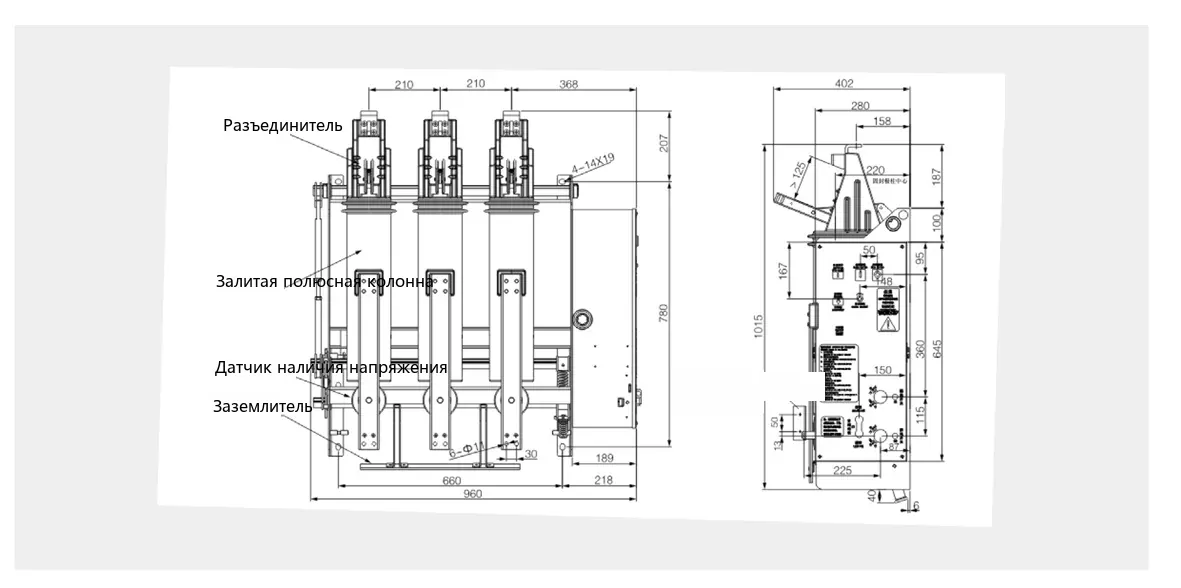

Габаритные и установочные размеры
Технические параметры
Основные технические параметры вакуумного выключателя VHM-12GD приведены в таблице ниже. Трёхпозиционный вакуумный выключатель VHM-12GD имеет номинальное напряжение 12 кВ, номинальные токи 630 А и 1250 А, номинальные токи отключения при коротком замыкании 20/25/31,5 кА, номинальные пиковые токи стойкости 50/63/80 кА и выдерживаемое напряжение промышленной частоты 1 мин 42 кВ между фазами (48 кВ через открытый разрыв).
| Параметр | Ед. изм. | Значение | ||
|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | ||
| Выдерживаемое напряжение промышленной частоты 1 мин: между фазами/разрыв | 42/48 | |||
| Выдерживаемое импульсное напряжение грозового разряда (пиковое): между фазами/разрыв | 75/85 | |||
| Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | 2000 | |||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток | А | 630 1250 | ||
| Номинальный ток отключения при коротком замыкании | кА | 20 | 25 | 31.5 |
| Номинальный пиковый ток стойкости | кА | 50 | 63 | 80 |
| Номинальный ток включения при коротком замыкании | кА | 50 | 63 | 80 |
| Номинальный ток термической стойкости (4с) | кА | 20 | 25 | 31.5 |
| Номинальная длительность короткого замыкания | 4 | |||
| Номинальный ток отключения одиночной/встречно включённой батареи конденсаторов | А | 630/400 | ||
| Номинальный бросок тока включения батареи конденсаторов | кА | 12.5 (частота не более 1000Гц) | ||
| Число номинальных операций отключения при коротком замыкании | раз | 30 | ||
| Механический ресурс (разъединитель/выключатель/заземляющий разъединитель) | 3000/10000/3000 | |||
| Допустимая суммарная толщина износа контактов | мм | 3 | ||
| Номинальное рабочее напряжение включения | ||||
| Номинальное рабочее напряжение отключения | AC24/48/110/220DC24/48/110/220 | |||
| Номинальное напряжение двигателя накопления энергии | AC24/48/110/220DC24/48/110/220 | |||
| Номинальная мощность двигателя накопления энергии | Вт | 70 | ||
| Время накопления энергии | ≤15 | |||
| Зазор контактов | 9±1 | |||
| Провал | мм | 3.5±1 | ||
| Время отскока контактов при включении | ≤2 | |||
| Неодновременность включения/отключения трёх фаз | ≤2 | |||
| Время отключения (при номинальном напряжении) | мс | ≤40 | ||
| Время включения (при номинальном напряжении) | ≤60 | |||
| Средняя скорость отключения (от начала размыкания контактов до 6мм) | 0.9~1.3 | |||
| Средняя скорость включения (от 6мм до замыкания контактов) | м/с | 0.5~1.1 | ||
| Амплитуда отскока контактов при отключении | мм | ≤2 | ||
| Усилие замыкания контактов | Н | 2400±200(20-25кА)3100+200(31.5кА) | ||
| Номинальная последовательность операций | O-0.3s-CO-180s-CO | |||
