Обзор

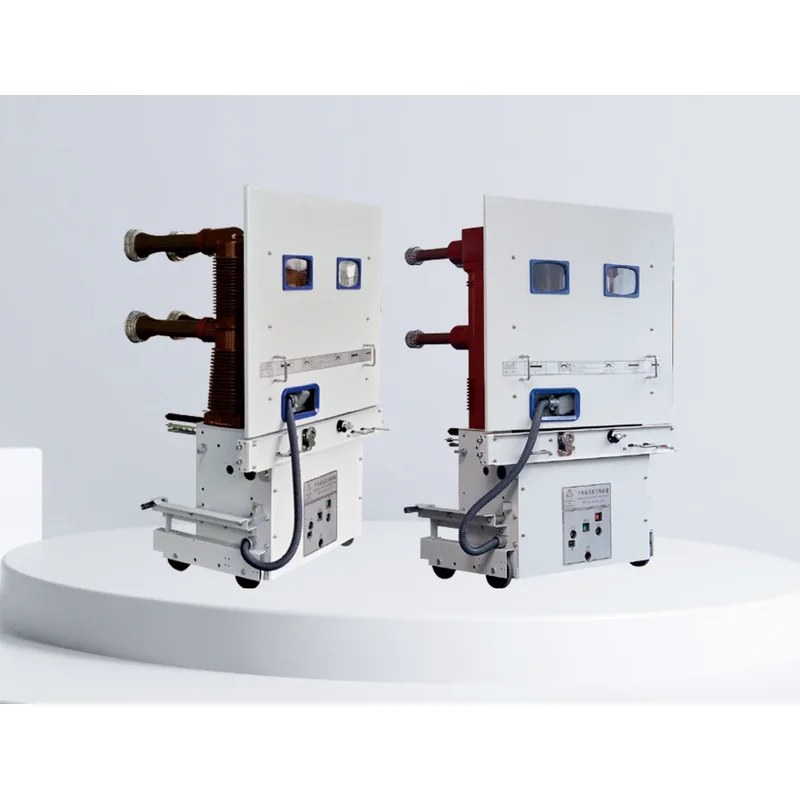

Вакуумный выключатель внутренней установки высокого напряжения серии ZN85-40.5 (далее — выключатель) предназначен для трёхфазных электросистем переменного тока 50 Гц номинальным напряжением 40,5 кВ, применяется на промышленных горнодобывающих предприятиях, электростанциях и подстанциях для коммутации тока нагрузки, тока перегрузки и тока короткого замыкания. Выключатель и его механизм управления имеют вертикальную компоновку, что эффективно уменьшает глубину выключателя. Трёхфазные дугогасительные камеры и связанные с ними токоведущие части изолированы тремя независимыми изоляционными трубками из эпоксидной смолы, образуя комбинированную изоляционную конструкцию, отвечающую требованиям воздушных зазоров и длины пути утечки при нормальной работе и эффективно уменьшающую размеры выключателя. Главная токоведущая цепь, вакуумная дугогасительная камера и неподвижные/подвижные токоведущие соединения установлены внутри изоляционных трубок, что делает расстояние между фазами всего 300 мм. Все электрические соединения главной цепи выполнены фиксированными, что даёт высокую надёжность. Изоляционные трубки установлены над рамой выключателя. Пружинный механизм управления, специально разработанный для этого нового выключателя, установлен внутри рамы; его конструктивные особенности соответствуют вертикальной компоновке и образуют неотъемлемую часть выключателя. Механизм прост, а его выходная характеристика и производительность лучше соответствуют характеристикам и требованиям вакуумного выключателя 40,5 кВ. Общая компоновка рациональна, элегантна и лаконична, с компактными размерами, гибким управлением, надёжными электрическими характеристиками, длительным сроком службы, простотой обслуживания и необслуживаемым механизмом. Данный вакуумный выключатель ZN85-40.5 подходит для мест с частыми операциями и тяжёлыми условиями.

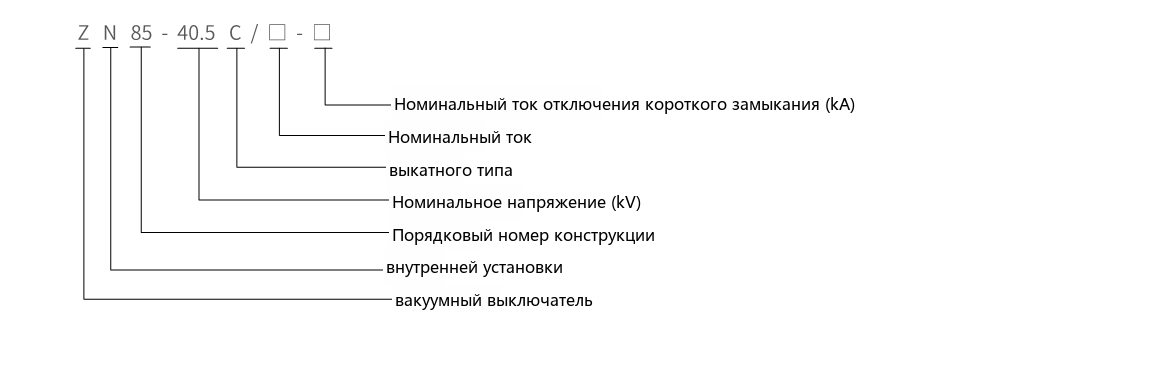

Обозначение типа

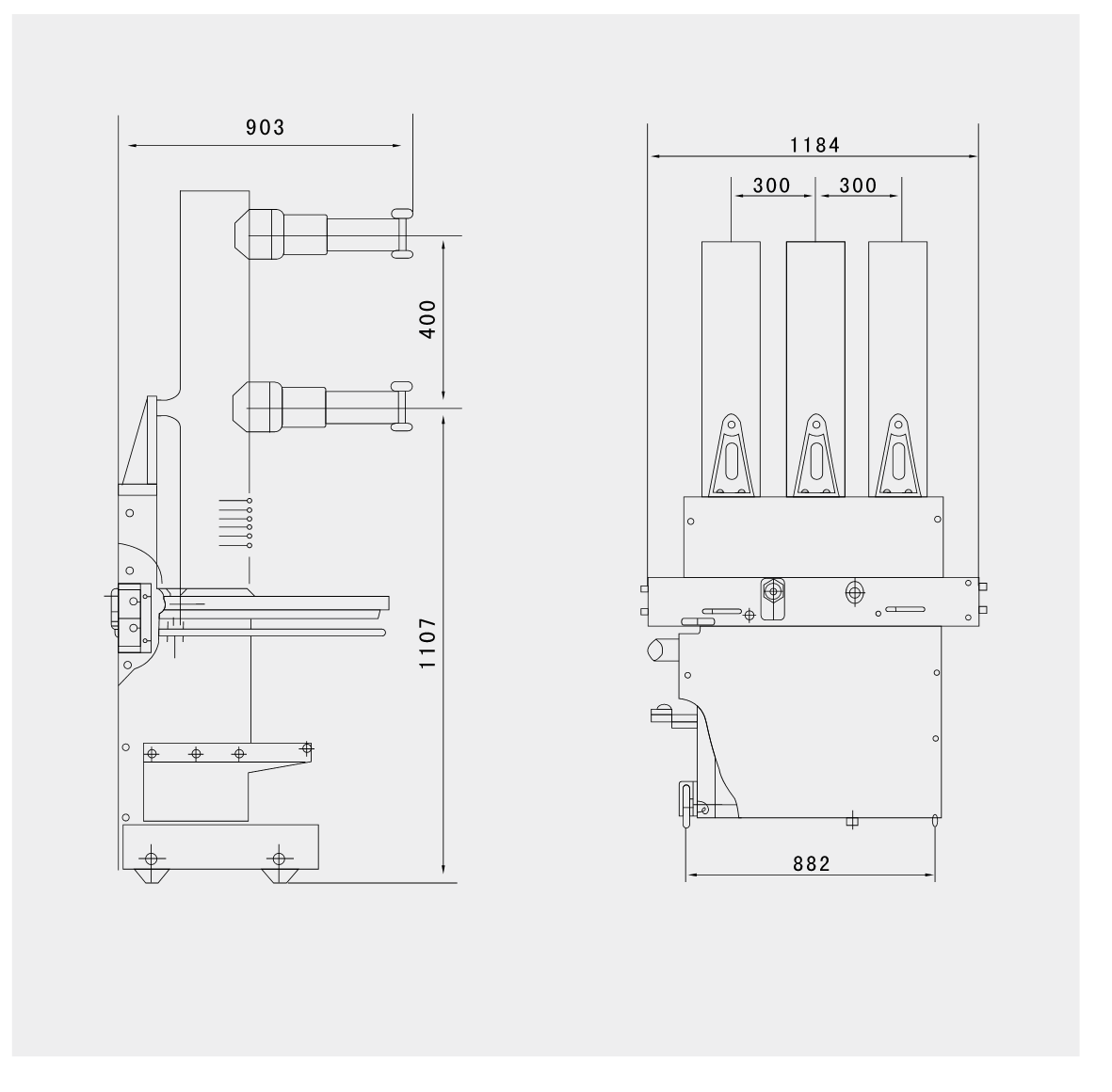

Габаритные и установочные размеры
Основные технические параметры вакуумного выключателя ZN85-40.5 приведены в таблице ниже. Вакуумный выключатель ZN85-40.5 имеет номинальное напряжение 40,5 кВ, номинальные токи 1250 А, 1600 А и 2000 А, номинальный ток термической стойкости 4 с 25/31,5 кА и номинальный пиковый ток стойкости 63/80 кА, при выдерживаемом напряжении промышленной частоты 1 мин 95 кВ и выдерживаемом импульсном напряжении грозового разряда 185 кВ.
| Параметр | Ед. изм. | Данные |
|---|---|---|
| Номинальное напряжение | кВ | 40.5 |
| Выдерживаемое напряжение промышленной частоты 1 мин (с.к.з.) | кВ | 95 |
| Выдерживаемое импульсное напряжение грозового разряда (пиковое) | кВ | 185 |
| Номинальная частота | Гц | 50 |
| Номинальный ток | А | 1250,1600,2000 |
| Номинальный ток термической стойкости | кА | 25,31.5 |
| Номинальный пиковый ток стойкости | кА | 63,80 |
| Номинальная длительность короткого замыкания | с | 4 |
| Номинальный ток отключения при коротком замыкании | кА | 25,31.5 |
| Номинальный ток включения при коротком замыкании | кА | 63,80 |
| Номинальная последовательность операций | O-0.3s-CO-180s-CO | |
| Время отключения | мс | <80 |
| Число номинальных операций отключения при коротком замыкании | раз | 20 |
| Ток отключения одиночной батареи конденсаторов | А | 630 |
| Ток отключения встречно включённой батареи конденсаторов | А | 400 |
| Номинальное рабочее напряжение | AC110,220;DC110,220 | |
| Механический ресурс | раз | 10000 |
