Кабельная распределительная коробка европейского типа
Кабельная распределительная коробка европейского типа — это оборудование кабелизации, широко применяемое в распределительных сетях в последние годы. Её основные особенности — двустворчатые двери и соединительные проходные изоляторы, используемые в качестве соединительных сборных шин, с выдающимися преимуществами, такими как малая длина, чёткая раскладка кабелей и отсутствие больших пролётов пересечения трёхжильных кабелей. Используемые кабельные соединители соответствуют стандарту DIN47636. Кабельная распределительная коробка серии DFW-12 имеет номинальное напряжение 12 кВ, номинальный ток 630 А и динамический ток 50 кА/0,3 с.
Обычно используются болтовые кабельные соединители с номинальным током 630 А.

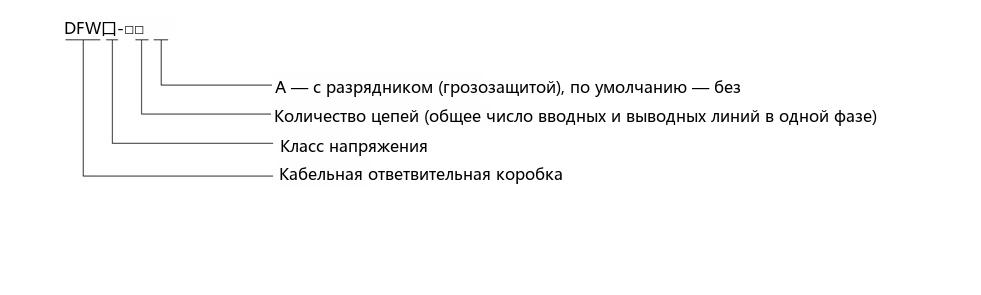

Обозначение типа
Нормальные условия эксплуатации
- Температура окружающей среды: максимальная +40℃, минимальная -30℃
- Скорость ветра: эквивалентна 34 м/с (не более 700 Па)
- Влажность: среднесуточная относительная влажность не более 95%, среднемесячная не более 95%
- Антивибрация: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с²
- Наклон площадки: не более 3°
- Условия установки: окружающий воздух не должен быть явно загрязнён коррозионными или горючими газами или водяным паром, на площадке отсутствует сильная вибрация.
- При заказе за пределами вышеуказанных условий проконсультируйтесь с нашей компанией.
Основные технические параметры
| Номинальное напряжение | 12кВ |
| Номинальный ток | 630А |
| Динамический ток | 50кА/0,3с |
| Ток термической стойкости | 20кА/3с |
| Выдерживаемое напряжение промышленной частоты 1 мин | 42кВ |
| Выдерживаемое напряжение постоянного тока 15 мин | 52кВ |
| Выдерживаемое импульсное напряжение грозового разряда | 105кВ |
| Класс защиты оболочки | IP33 |

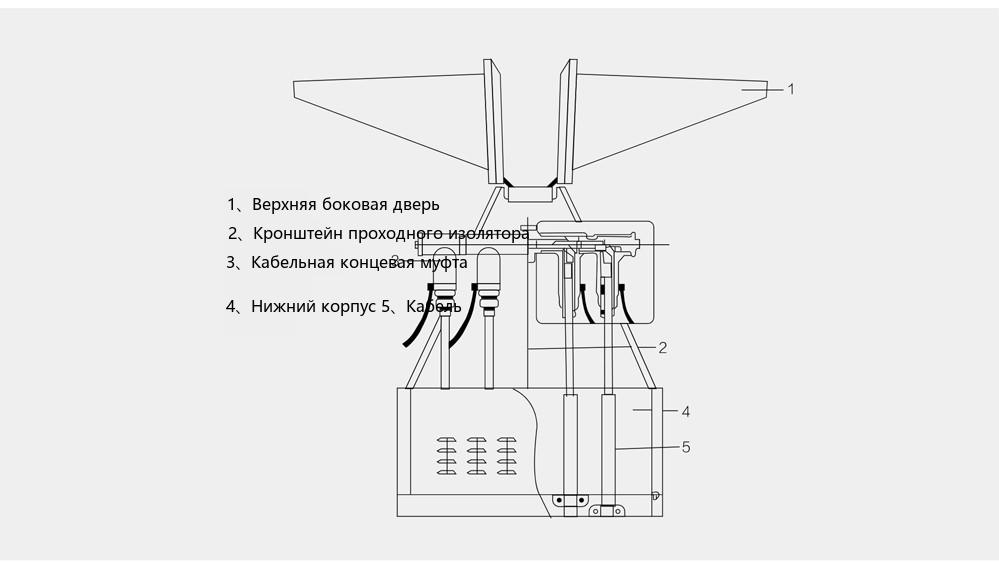

Описание конструкции
Кабельная распределительная коробка серии DFW-12 имеет наружное исполнение с полностью герметичной конструкцией: полностью изолированная, пыленепроницаемая, влагонепроницаемая, паводкостойкая, коррозионностойкая и высокоадаптивная к окружающей среде. Класс защиты оболочки достигает IP33. Кронштейны кабельных соединителей изготовлены из нержавеющей стали, а оболочка — из листа нержавеющей стали или окрашенного холоднокатаного листа. Кабельная распределительная коробка серии DFW-12 предлагает различные конфигурации бака для 2~7 линий, габаритные размеры которых зависят от схемы подключения.
Кронштейн кабельного соединителя расположен в верхней части распределительной коробки для поддержки проходных изоляторов, которые фиксируют кабельные соединители; при наличии ограничителей перенапряжения они устанавливаются на концах кабельных соединителей. Кроме того, в коробке также установлены индикатор короткого замыкания и индикатор наличия напряжения. Все токоведущие части главной цепи внутри изолированы сборными штекерными кабельными оконцеваниями. Кабельная перегородка расположена в нижней части бака, с кабельными фиксирующими зажимами и заземляющими зажимами. Компоновка бака рациональна, объём мал, компактен, элегантен, прост в установке и не требует обслуживания.

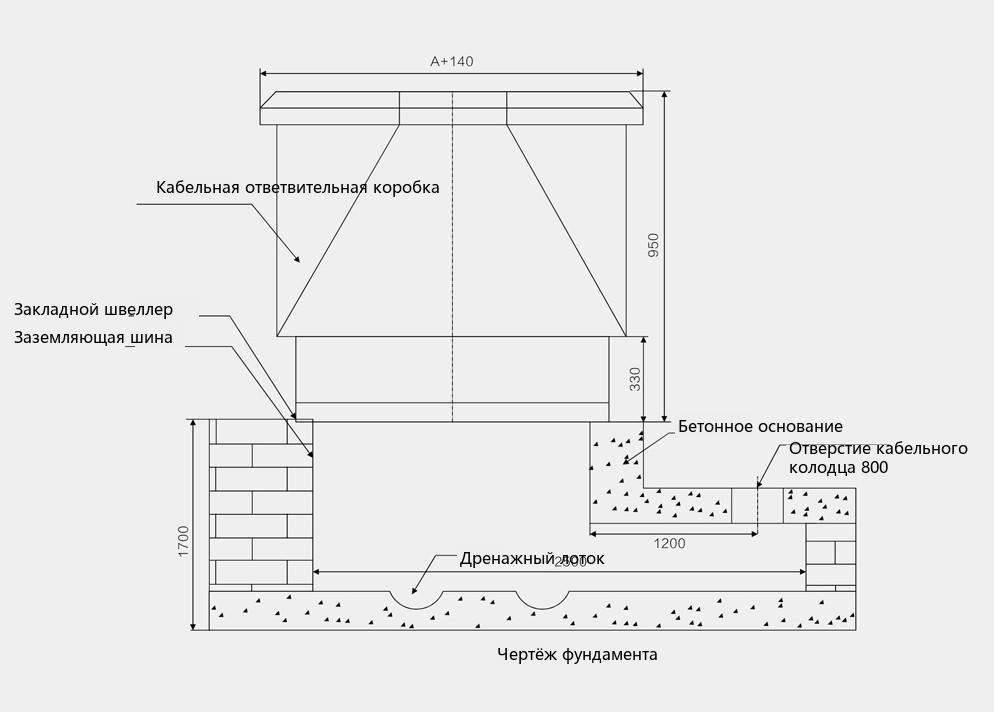

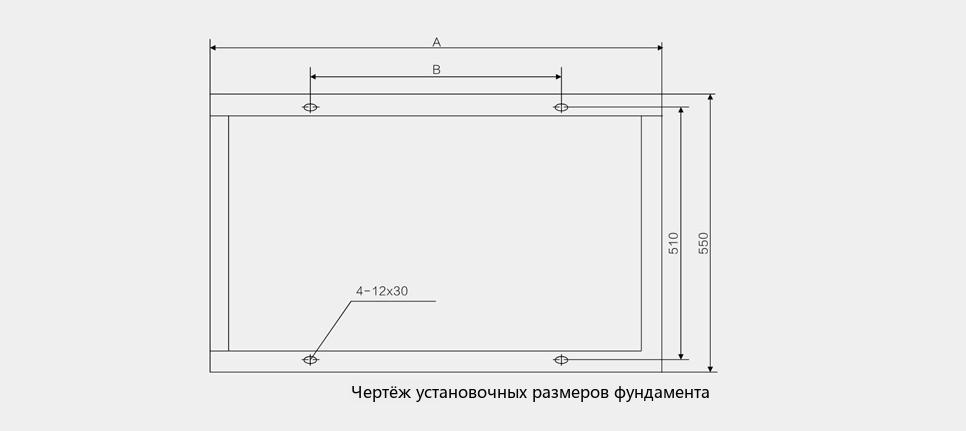

Чертёж фундамента кабельной распределительной коробки европейского типа
Рекомендуемые значения параметров:
| Число линий | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| A | 580 | 700 | 820 | 940 | 1060 | 1180 |
| B | 180 | 300 | 420 | 540 | 660 | 780 |
Информация для заказа (схемы конфигурации бака)
| Модель | Схема подключения | Внутренняя компоновка | Габаритные размеры |
|---|---|---|---|

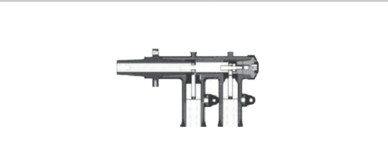

DFW12-2 |
5  |
8  |
520x540x950 |

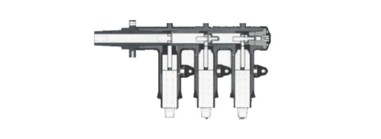

DFW12-3 |
7  |
8  |
250x540x950 |

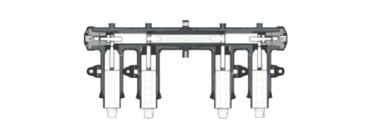

DFW12-4 |
10  |
11  |
740x540x950 |

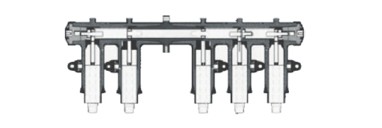

DFW12-5 |
12  |
13  |
840x540x950 |

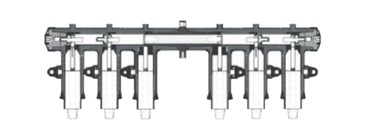

DFW12-6 |
14  |
15  |
940x550x950 |

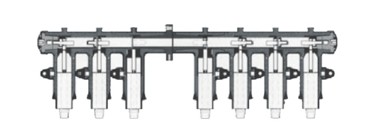

DFW12-7 |
16  |
17  |
1040x550x950 |

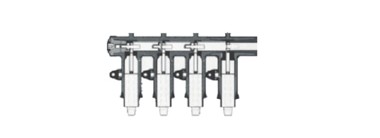

DFW12-8 |
18  |
19  |
1140x650x1000 |

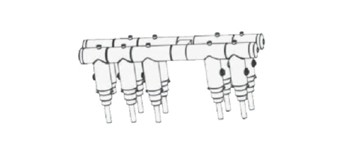

DFW12-9 |
20  |
21  |
940x650x1000 |
