Область применения
Кабельная распределительная коробка наружной установки серии DFWK-12 (распределительное устройство кольцевой магистрали) — это газонаполненное распределительное устройство кольцевой магистрали наружной установки, разработанное и произведённое нашей компанией с использованием зарубежной профессиональной технологии, в соответствии с особенностями региональных распределительных сетей Китая и фактическим положением проектов кабелизации городских распределительных сетей, достигшее международных профессиональных стандартов.
Кабельная распределительная коробка наружной установки серии DFWK-12 использует полностью герметичное, полностью изолированное распределительное устройство кольцевой магистрали SF6 серии HRM16-12/24, которое является модульным, расширяемым, полностью изолированным, полностью герметичным, безопасным, надёжным и не требующим обслуживания, подходит для любых суровых условий эксплуатации и широко применяется в промышленных парках, жилых районах, на улицах, в аэропортах, различных зданиях, оживлённых торговых центрах и других местах.
Кабельная распределительная коробка наружной установки серии DFWK-12 имеет стандартные классы напряжения 12 кВ и 24 кВ и может быть расширена функциями автоматизации распределения, что делает распределительное устройство кольцевой магистрали интеллектуальным, а сеть — более мощной и умной. Кабельная распределительная коробка наружной установки серии DFWK-12 имеет номинальное напряжение 12 кВ/24 кВ и номинальную частоту 50 Гц; класс защиты газового бака достигает IP67, обеспечивая кольцевое питание и автоматизацию распределения.

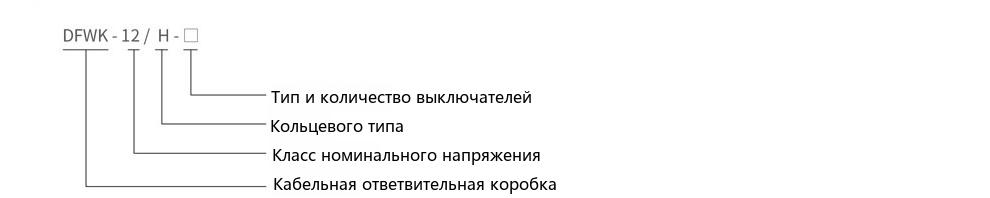

Обозначение типа
Условия эксплуатации
- Температура окружающей среды: максимальная +50℃, минимальная -40℃, максимальная среднесуточная не более 35℃;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Скорость ветра: не более 35 м/с;
- Степень загрязнения: класс III;
- Сейсмичность: 8 баллов;
- Наклон грунта: не более 3 градусов;
- Место установки: устанавливать в местах, защищённых от пожара, взрыва и сильной вибрации, с хорошей вентиляцией и без коррозионных газов.
Особые условия
- При установке оборудования на высоте более 1000 м над уровнем моря, пожалуйста, укажите это особо, чтобы компания могла отрегулировать давление SF6 при изготовлении.
- При особых тяжёлых условиях обязательно проконсультируйтесь с компанией.
Особенности продукции
Высокая безопасность
- Все токоведущие части заключены в газовый бак SF6, обеспечивая полную герметизацию и полную изоляцию;
- Механические блокировки, отвечающие требованиям пяти предотвращений, предотвращают ошибочные действия;
- Вводные/отходящие кабели используют полностью изолированные, полностью герметичные доступные для прикосновения соединения, обеспечивая личную безопасность в максимальной степени;
- Бак оснащён устройством контроля давления газа для мониторинга давления в реальном времени во время работы;
- В задней нижней части газового бака предусмотрено взрывозащитное устройство сброса давления, и испытание на внутреннюю дугу пройдено авторитетным учреждением.
Гибкие схемы
- Гибкие режимы ввода/вывода: левый, правый и нижний ввод (вывод) кабелей;
- Гибкая комбинация: любая комбинация между всеми блоками с неограниченным расширением;
- Встроенное расширение сборных шин полностью отвечает требованиям удобства, экономичности и эстетики;
- Гибкие проектные решения могут удовлетворить требования пользователей к месту установки.
Компактная и рациональная конструкция
Все модули блоков имеют одинаковые размеры (кроме модуля учёта); компактный размер не влияет на удобство монтажа.
Экономичность
Не требует обслуживания; малая занимаемая площадь, высокая экономическая эффективность; срок службы более 30 лет.
Широкое применение
Листы нержавеющей стали газового бака автоматически свариваются роботами TIG, класс защиты до IP67; может устанавливаться во влажных, пыльных, солевых, горнодобывающих и любых загрязнённых воздухом местах без специальных мер предосторожности.
Интеллектуальность
Могут быть предоставлены электроприводные устройства управления и терминальное оборудование автоматизации распределения для реализации интеллектуального распределительного устройства с функциями «четырёх дистанций», отвечающего всем требованиям умных сетей к такому оборудованию.
Применимые стандарты
- GB 1984-2003 Высоковольтные выключатели переменного тока
- GB 1985-2005 Высоковольтные разъединители и заземляющие разъединители переменного тока
- GB 3804-2004 Высоковольтные выключатели нагрузки переменного тока 3,6 кВ-40,5 кВ (IEC 60265)
- GB 16926-2009 Комбинации выключатель нагрузки-предохранитель переменного тока высокого напряжения (IEC 60420)
- GB 3906-2006 Распределительные устройства и устройства управления переменного тока 3,6 кВ-40,5 кВ в металлической оболочке (IEC 62271)
- GB/T11022-2011 Общие технические требования к стандартам высоковольтных распределительных устройств и устройств управления (IEC 60694)
- GB/T11023 Методы испытаний герметичности по SF6 для высоковольтных распределительных устройств
- GB 4208-2008 Степени защиты, обеспечиваемые оболочками (IEC 60529)
- DL/T404 Распределительные устройства и устройства управления переменного тока 3,6 кВ-40,5 кВ в металлической оболочке
- DL/T 728-2000 Руководство по заказу газоизолированных распределительных устройств в металлической оболочке
- Q/CSG 10012 Технические руководящие указания по городским распределительным сетям China Southern Power Grid
- Стандарт закупки материалов State Grid Corporation — Общие технические условия на распределительные устройства кольцевой магистрали 12 кВ и 24 кВ
Основные технические параметры
| Параметр | Ед. изм. | Панель выключателя нагрузки C | Панель выключателя нагрузки C / комбинированный блок F | Панель выключателя V |
|---|---|---|---|---|
| Номинальное напряжение | кВ | 12/24 | 12/24 | 12/24 |
| Номинальная частота | Гц | 50 | 50 | 50 |
| Номинальный ток | А | 630 | 125 | 630 |
| Номинальный ток перевода | А | - | 1750 | - |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1 мин (фаза-земля) кВ | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||
| Импульсное напряжение грозового разряда кВ | 75/125 | 75/125 | 75/125 | |
| 85/145 | 85/145 | 85/145 | ||
| Номинальный ток отключения при КЗ | кА | 20 | 315 | 20 |
| Номинальный ток включения при КЗ | кА | 50 | 80 | 50 |
| Номинальный ток включения при КЗ (заземляющий разъединитель) | кА | 50 | 50 | 50 |
| Номинальный ток термической стойкости | Главная цепь кА | 20 | 20 | 20 |
| Заземляющий разъединитель кА | 20 | 20 | 20 | |
| Номинальная длительность термической стойкости | Главная цепь с | 4 | 4 | 4 |
| Заземляющий разъединитель с | 4 | 4 | 4 | |
| Номинальный пиковый ток стойкости | Главная цепь кА | 50 | 50 | 50 |
| Заземляющий разъединитель кА | 50 | 50 | 50 | |
| Испытание на внутреннюю дугу (IAC) | А | 630 | 20кА/0,5с | 630 |
| Номинальный ток отключения замкнутого контура | А | 630 | ограничен предохранителем | 630 |
| Номинальный ток отключения активной нагрузки | А | 10 | ограничен предохранителем | 25 |
| Номинальный ток отключения заряда кабеля | операций | 5000 | 17.4 | 3000 |
| Механическая износостойкость | Выключатель нагрузки/разъединитель, операций | 3000 | 5000 | 3000 |
| Заземляющий разъединитель, операций | 3000 | 3000 | 10000 | |
| Вакуумный выключатель | МПа | - | - | |
| Давление газа SF6 (абсолютное давление при 20℃) | - | - | 0.035 | - |
| Годовая утечка | - | - | ≤0,025% в год | - |
| Класс защиты газового бака и цилиндра предохранителя | - | - | IP67 | - |
| Класс защиты бака и оболочки | - | - | IP4X | - |
Конструктивные особенности

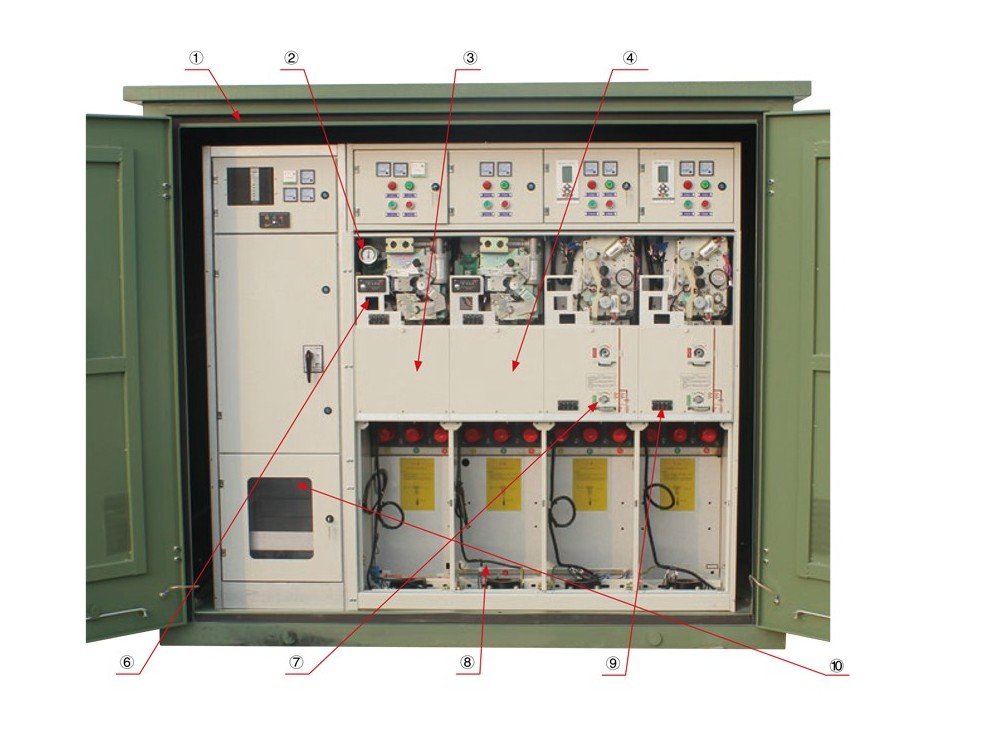

① Оболочка распределительного устройства кольцевой магистрали наружной установки
Оболочка изготовлена из нержавеющей стали (≥2,0 мм), SMC, GRC и др., с возможностью изготовления по требованиям пользователя; способ открывания дверей гибкий, в зазорах дверей предусмотрены водонепроницаемые резиновые полосы, что обеспечивает общий класс защиты IP4X для удовлетворения требований наружной установки.
② Манометр
Для мониторинга давления SF6 в газовом баке в реальном времени; может быть настроен сухой контакт для сигнализации при слишком низком или слишком высоком давлении.
③ Газовый бак коммутационных блоков
Газовый бак изготовлен из нержавеющей стали 304 (3,0 мм), полностью сварен автоматическими манипуляторами; выдерживает внутреннее давление SF6 и достигает класса защиты IP67. Бак проходит испытание на герметичность, сушку и заполнение с помощью гелиевого масс-спектрометрического вакуумного оборудования для обнаружения утечек, обеспечивая герметичность.
④ Панель выключателя нагрузки
Используется трёхпозиционный выключатель нагрузки для уменьшения объёма панели; для гашения дуги используется газ SF6, что повышает надёжность эксплуатации.
⑤ Шкаф связи и управления
Для установки коммуникационного оборудования, такого как коммутаторы DTU и оптические терминалы.
⑥ Индикатор неисправности
Для обнаружения короткого замыкания и замыкания на землю линии, облегчения поиска места повреждения и создания основы для будущей автоматизации распределения.
⑦ Заземляющий разъединитель
Для заземления при обслуживании.
⑧
Для наблюдения за работой внутри кабельного отсека, обеспечивая максимальное удобство для эксплуатации и обслуживания.
⑨ Индикатор наличия напряжения
Указывает, находится ли кабель цепи под напряжением; предусмотрено отверстие для фазировки для использования со специальным фазоуказателем.
⑩ Шкаф ТН и автоматизации
Для установки ТН и терминальных устройств автоматизации распределения. Изготовлен из нержавеющей стали и подключён к коммутационным блокам через полностью герметичные, полностью изолированные штекерные соединители.
Основные комплектующие

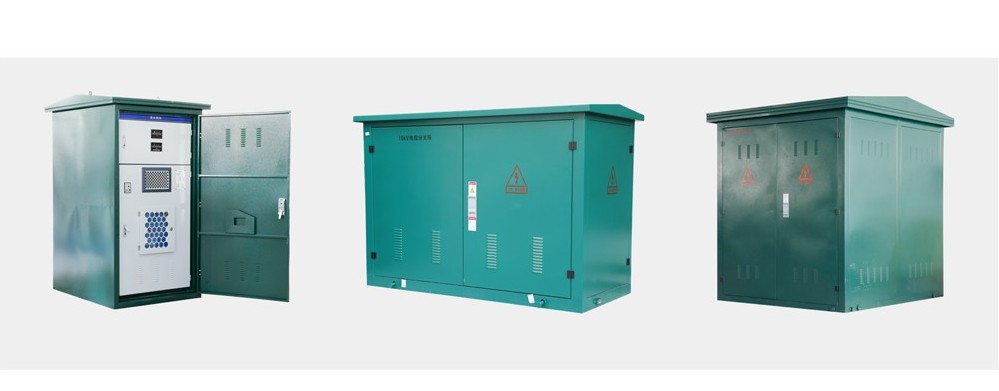

Бак
Оболочка распределительного устройства кольцевой магистрали спроектирована как конструкция наружного типа; материал бака может быть из листа нержавеющей стали, SMC или GRC по требованиям заказчика, с поверхностью, окрашенной пластиком, и достаточной механической прочностью;
На поверхности бака нет съёмных крепёжных деталей (хорошая антивандальная защита); крыша имеет двухслойную конструкцию с воздушной прослойкой и вентиляционными отверстиями, с естественной конвекционной вентиляцией, хорошей теплоизоляцией и теплоотводом;
Дождезащитные дверные замки; ограничительный крюк фиксирует дверь в открытом положении; бак имеет герметичные нижние пластины в местах ввода кабелей для предотвращения проникновения мелких животных и влаги;
Внешний вид и цвет бака могут быть изготовлены по индивидуальному заказу; он элегантен и гармонирует с окружающей средой.
Коммутационные блоки
В распределительном устройстве кольцевой магистрали наружной установки серии DFWK используются коммутационные блоки — полностью герметичное, полностью изолированное распределительное устройство кольцевой магистрали серии HRM16, производимое нашей компанией, отличающееся модульностью, неограниченным свободным расширением, компактной конструкцией, малыми размерами и необслуживаемой работой. Функциональные блоки и их описание:
Блок C: панель выключателя нагрузки, в основном用于 подключения, ответвления, секционирования и управления вводными/отходящими кабельными линиями распределительной сети 12 кВ/24 кВ;
Блок F: комбинированный блок выключателя нагрузки и предохранителя,用于 управления и защиты тупиковых распределительных трансформаторов мощностью до 1250 кВА в распределительных сетях 12 кВ/24 кВ.
Блок V: блок вакуумного выключателя, который может использоваться не только для подключения, ответвления, секционирования, управления и защиты кабельных линий распределительной сети 12 кВ/24 кВ, но и для управления и защиты распределительных трансформаторов большей мощности.
Этот блок оснащён микропроцессорным устройством релейной защиты, обеспечивающим максимальную токовую защиту и другие функции.
Блок D: панель кабельного ввода без выключателя,用于 подключения вводных/отходящих кабелей непосредственно к сборным шинам.
Блок SV: панель секционной связи,用于 соединения секционированных сборных шин.
Блок M: панель учёта,用于 учёта электроэнергии, может удобно комбинироваться с любой другой панелью.
Блок PT: панель трансформатора напряжения,用于 установки ТН, терминального устройства автоматизации и резервного источника питания и т.д.

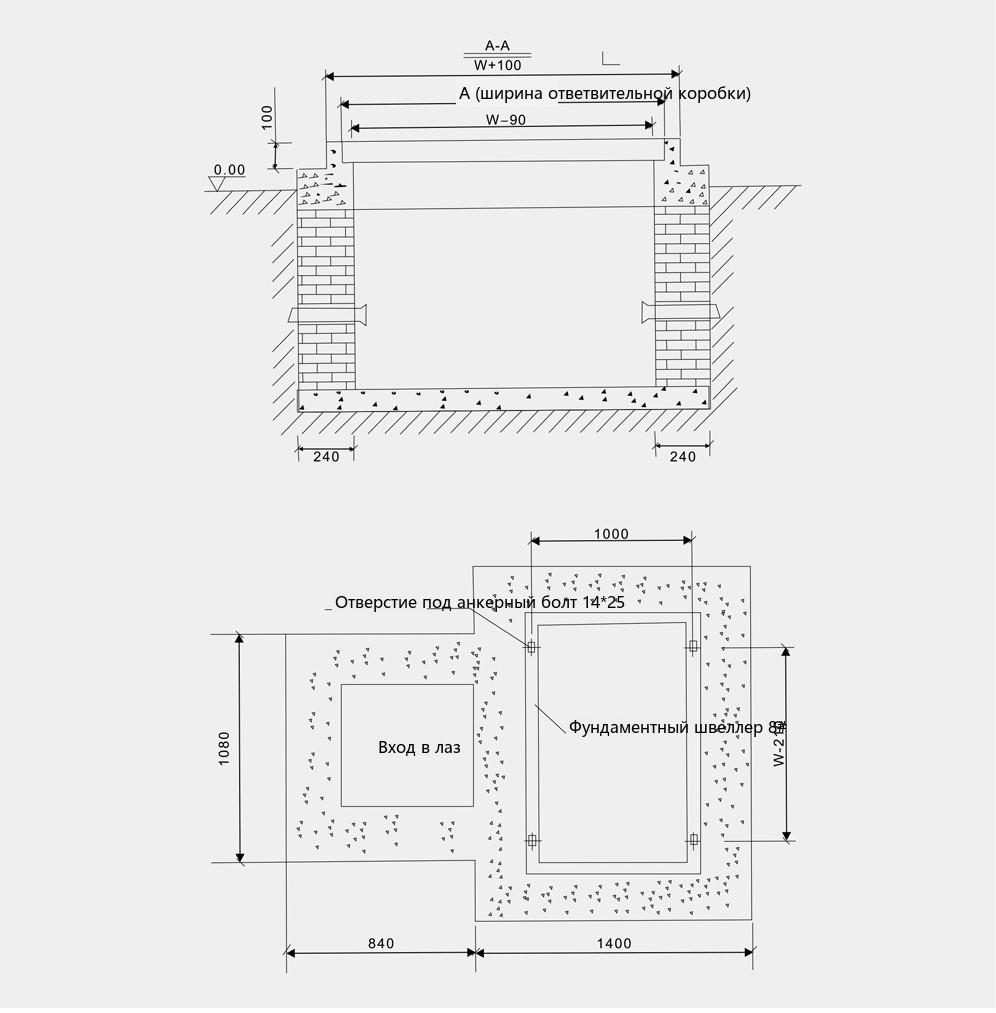

Чертёж фундамента кабельной распределительной коробки
Информация для заказа
- Модель изделия; первичные схемы доступны для особых требований пользователя;
- Стандартные сечения вводных/отходящих и ответвительных кабелей;
- Количество опциональных ограничителей перенапряжения и индикаторов короткого замыкания;
- Материал и цвет оболочки.
