Кабельная распределительная коробка американского типа DFW-12/630A

Кабельная распределительная коробка американского типа

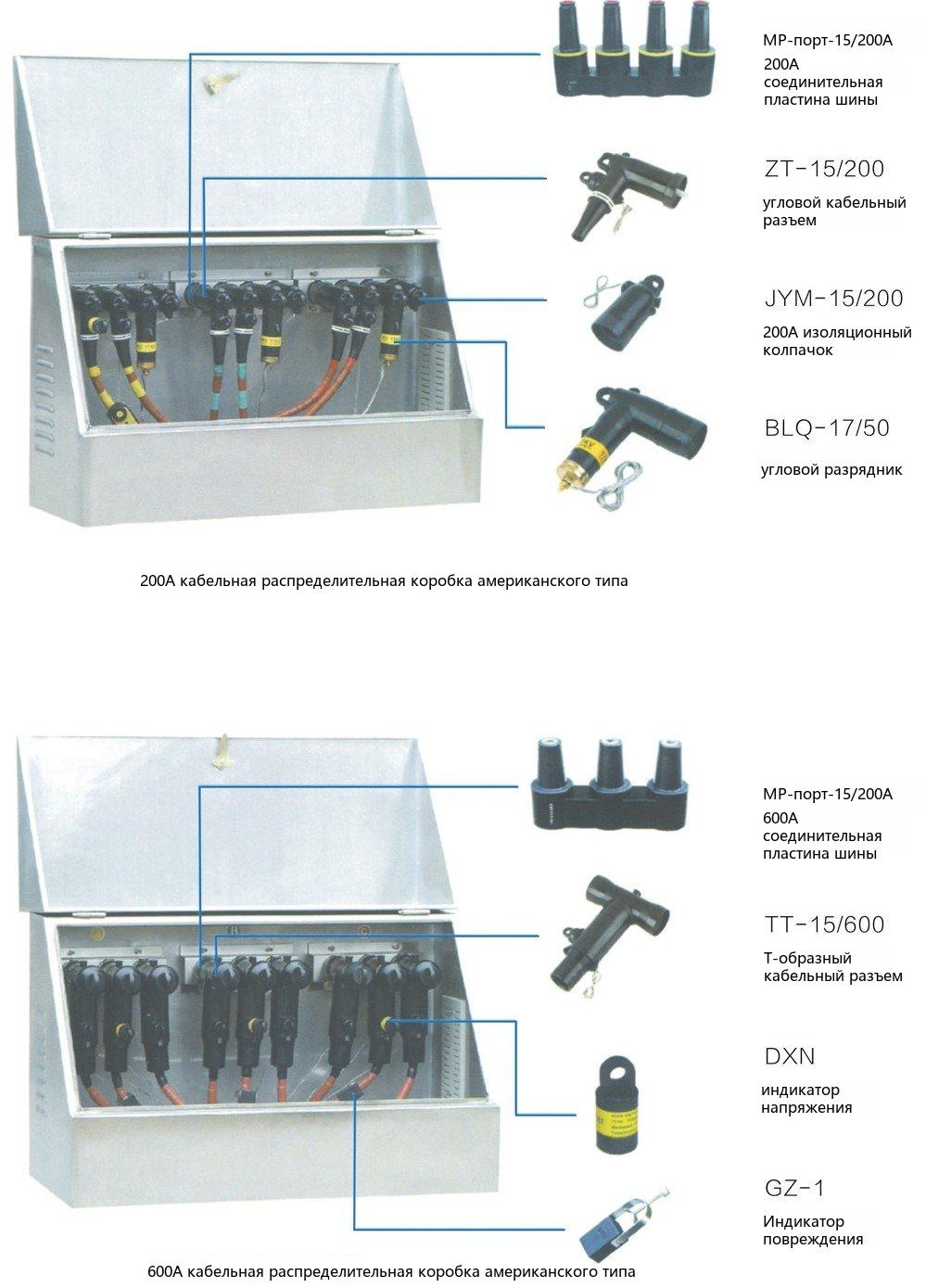

Кабельная распределительная коробка американского типа, производимая нашей компанией, с превосходными характеристиками, стандартизированным дизайном и элегантным внешним видом, широко применяется в качестве оборудования кабелизации в кабельных распределительных сетях и общепризнана в промышленных парках, жилых районах, густонаселённых городских районах, торговых центрах, высотных зданиях и других местах. Она характеризуется одностворчатой дверью и горизонтальными многолинейными сборными шинами, с выдающимися преимуществами, такими как малая ширина, гибкая комбинация, полная изоляция и полная герметизация. По номинальному току обычно делится на главные цепи 600 А и ответвительные цепи 200 А. Главная цепь 600 А использует резьбовые болтовые соединения; ответвительная цепь 200 А использует штекерные (угловые) соединения и может подключаться или отключаться под нагрузкой. Кабельная распределительная коробка американского типа DFW-12/630A имеет номинальное напряжение 15 кВ и номинальные токи 200 А (ответвительная сеть) / 600 А (главная сеть).

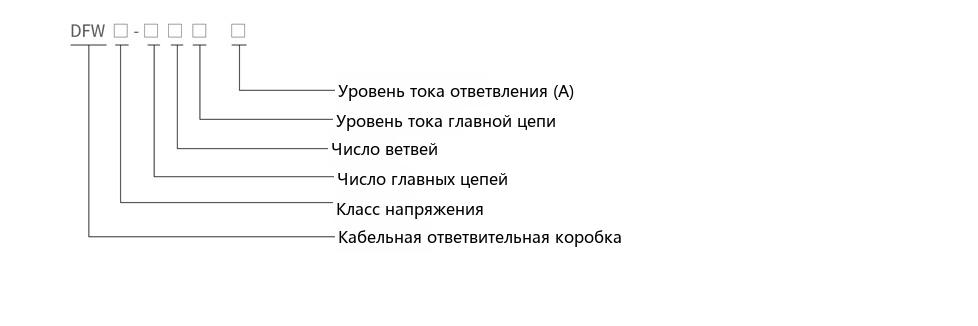

Обозначение типа

Основные технические параметры

Нормальные условия эксплуатации

Температура окружающей среды: максимальная +40℃, минимальная -30℃

Скорость ветра: эквивалентна 34 м/с (не более 700 Па)

Влажность: среднесуточная относительная влажность не более 95%, среднемесячная не более 95%

Антивибрация: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с²

Наклон площадки: не более 30°

Условия установки: окружающий воздух не должен быть явно загрязнён коррозионными или горючими газами или водяным паром, на площадке отсутствует сильная вибрация

Примечание: при заказе за пределами вышеуказанных условий проконсультируйтесь с нашей компанией.

Основные технические параметры

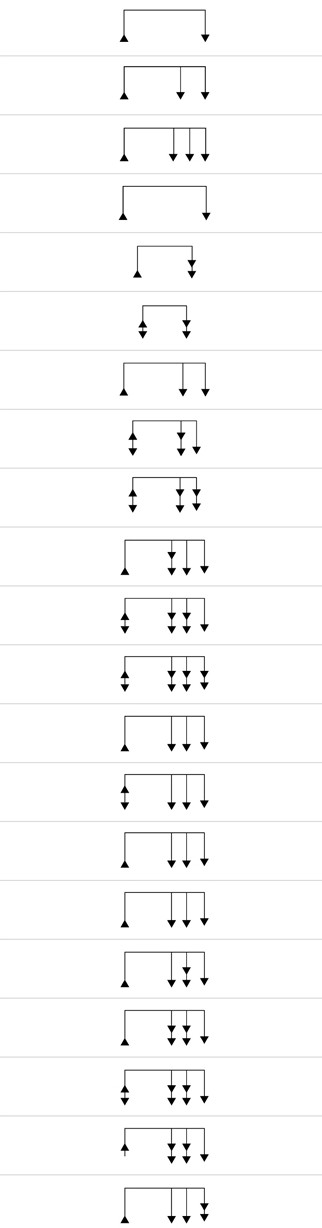

Модель американского бака распределительной коробки	Схема	Схема подключения	Габаритные размеры Д×Ш×В
DFW12/11-200	200Ax2		800x400x760
DFW12/12-200	200Ax3		1100x400x760
DFW12/13-200	200Ax4		1300x400x760
DFW12/11-600	600Ax2		900x560x760
DFW12/12-600/200	600Ax2 200AX1		900x560x760
DFW12/13-600/200	600Ax2 200Ax2		900x560x760
DFW12/12/600	600Ax3		1200x560x760
DFW12/14-600/200	600Ax3 200Ax2		1200x560x760
DFW12/15-600/200	600Ax3 200Ax3		1200x560x760
DFW12/13-600	600Ax4		1500x560x760
DFW12/16-600/200	600Ax4 200Ax3		1500x560x760
DFW12/17-600/200	600Ax4 200Ax4		1500x560x760
DFW12/13-600/200	600Ax1 200Ax3		1500x560x760
DFW12/14-600/200	600Ax1 200Ax4		1500x560x760
DFW12/13-600/200	600Ax2 200Ax2		1500x560x760
DFW12/13-600/200	600Ax3 200Ax1		1500x560x760
DFW12/14-600(200	600Ax3 200Ax2		1500x560x760
DFW12/15-600/200	600Ax3 200Ax3		1500x560x760
DFW12/16-600/200	600Ax3 200Ax4		1500x560x760
DFW12/15-600/200	600Ax2 200Ax4		1500x560x760
DFW12/14-600t200	600Ax2 200Ax3		1500x560x760

Примеры конструкции кабельной распределительной коробки американского типа

Если пространство ограничено и кабельную распределительную коробку невозможно разместить, кабельные соединители могут быть непосредственно объединены для образования многолинейных кабельных ответвлений (без сборных шин; способ подключения см. в примерах ниже), размещённых в кабельных траншеях или других местах.

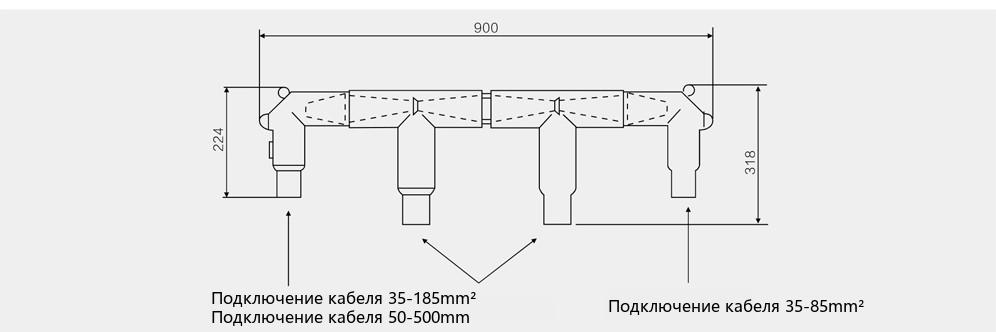

Пример 1: четырёхлинейный ввод/вывод (2x600A+2x200A)

Каждая группа состоит из двух кабельных соединителей типа T-II, двух угловых соединителей и одного промежуточного соединения. Сторона 200 А соединителя T-II подключается к угловому соединителю (другая сторона подключается к полностью изолированному металлооксидному ограничителю перенапряжения). Пример размеров см. на рисунке ниже:

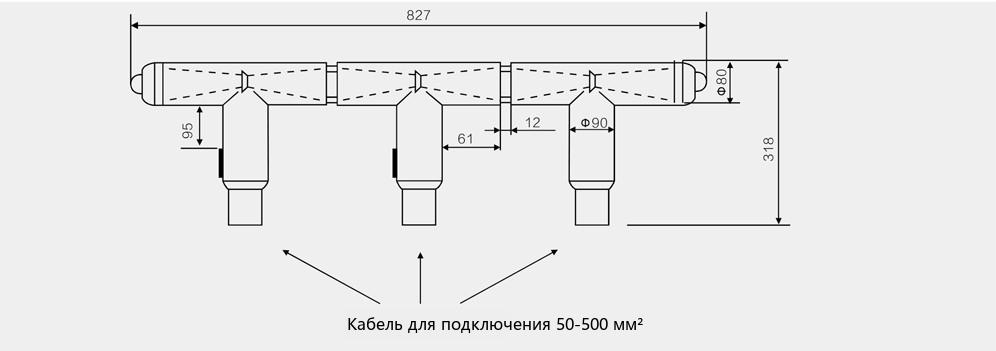

Пример 2: трёхлинейный ввод/вывод (3x600A)

Каждая фаза состоит из трёх кабельных соединителей типа T и двух промежуточных соединений. Размеры и примеры см. на рисунке ниже: кабельная распределительная коробка американского типа DFW-12/630A может гибко комбинировать вводные/отходящие линии в схемах, таких как 2x600A+2x200A.

Примечание: кабельные ответвления могут быть расширены или сокращены по мере необходимости, либо закрыты баком, либо непосредственно проложены в кабельных траншеях. Габаритные размеры бака и схемы подключения кабельной распределительной коробки американского типа DFW-12/630A могут быть выбраны с учётом таблицы выше.

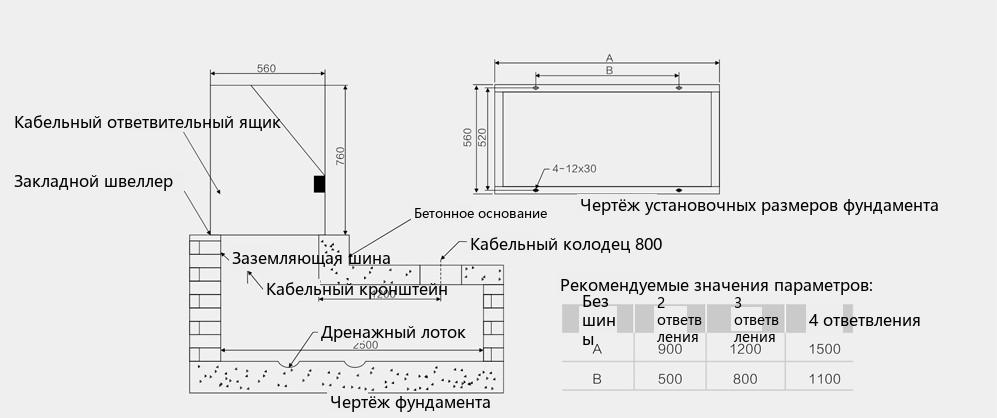

Чертежи фундамента кабельной распределительной коробки американского типа

Американский 600 А

Американский 200 А

7

Сопутствующие товары

Доступны кабельные распределительные коробки той же серии и других типов:

• Кабельная распределительная коробка DFWK-12 (распределительное устройство кольцевой магистрали наружной установки)
• Кабельная распределительная коробка европейского типа DFW
• Напольное устройство предоплатного учёта для наружной установки
