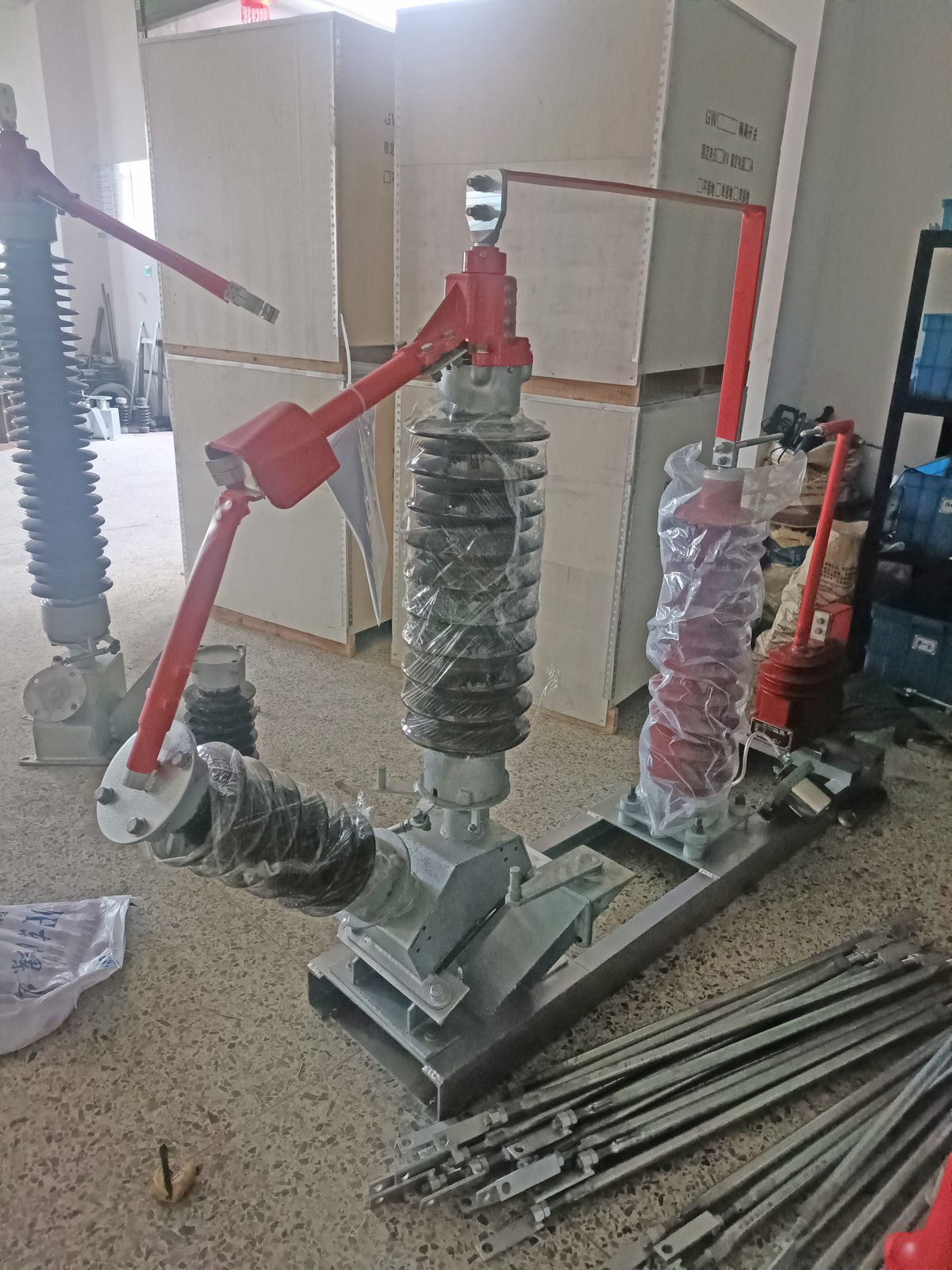

Présentation du produit
Ce sectionneur est constitué d'isolateurs supports, d'isolateurs en porcelaine et de la partie conductrice ; les contacts fixes et les plaques de raccordement du jeu de barres sont montés sur la partie supérieure des isolateurs supports, et entre les isolateurs supports et les sièges des isolateurs en porcelaine se trouvent la base métallique, les leviers de manœuvre et les isolateurs de manœuvre. La base porte les lames ; le mécanisme de commande manuel CS8-5 est relié aux lames par des tringleries, des isolateurs de manœuvre et des leviers ; un mécanisme motorisé CJ6 peut également être monté. Le produit, c'est-à-dire le sectionneur de point neutre GW8-72.5/126, est utilisé pour ouvrir et fermer la connexion du point neutre du transformateur et fournit un isolement électrique fiable pour la maintenance des équipements.
Principaux paramètres techniques
| Nom | Unité | GW8 - 72.5 | GW8 - 126 |
|---|---|---|---|
| Tension nominale | kV | 72.5 | 126 |
| Courant nominal | A | 400,630,1250 | 400,630,1250 |
| Courant nominal de courte durée admissible 4 s | kA | 8,20,31.5 | 8,20,31.5 |
| Courant nominal de crête admissible | kA | 20,50,80 | 20,50,80 |
| Tension de tenue à fréquence industrielle 1 min (valeur efficace) | kV | 140 | 230 |
| Tension de tenue aux impulsions de foudre (crête) | kV | 325 | 450 |
| Endurance mécanique | manœuvres | 2000 | 2000 |
| Charge mécanique nominale des bornes | mm | > 675 | > 1050 |
| Rapport de distance de fuite | fxQ | < 180 | < 200 |
| Mécanisme de commande associé | - | CS17 ou CJ6, CK7, CS14 | |
| Poids unipolaire | Kg | 160 | 200 |
Caractéristiques structurelles
Le sectionneur adopte une structure à double colonne à coupure centrale, à contacts embrochables avec capacité d'autonettoyage, améliorant la fiabilité des contacts ; les pièces rotatives sont conçues pour un faible entretien. Le siège rotatif est étanche afin que l'humidité, la poussière et les gaz nocifs ne puissent pas pénétrer, maintenant les roulements et la graisse au lithium MoS2 toujours dans un bon environnement - les arbres ne rouillent pas et la graisse ne fuit pas et ne sèche pas, de sorte que le couple de manœuvre n'augmente pas après un fonctionnement à long terme. Des broches en acier inoxydable avec roulements autolubrifiants sans huile sont utilisées ; les pièces en acier sont galvanisées à chaud, garantissant une manœuvre souple, légère, fiable et exempte de rouille. Après le traitement anticorrosion ci-dessus, le sectionneur de point neutre GW8-72.5/126 peut s'adapter à des environnements de fonctionnement extérieurs pendant longtemps.

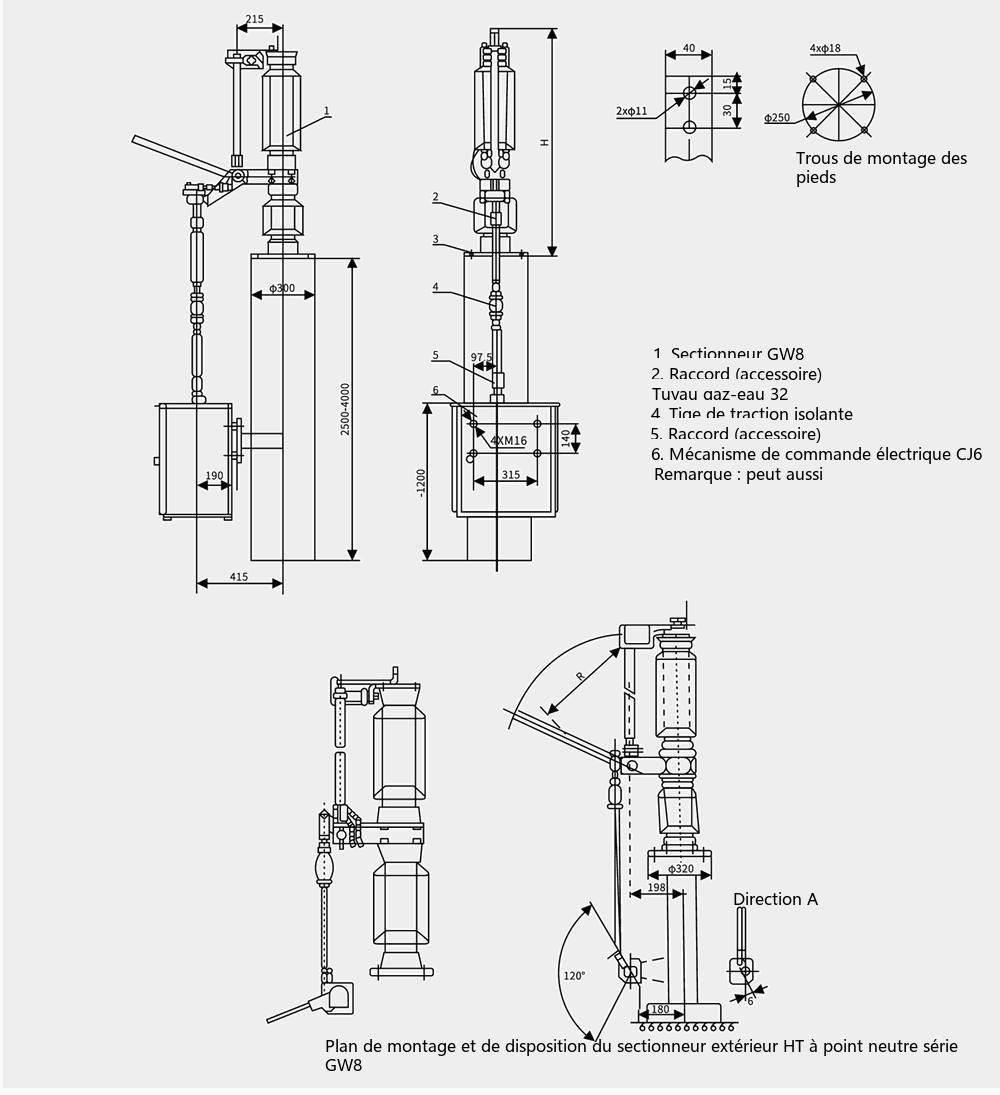

Encombrement et dimensions d'installation
Plan d'installation et description des composants du sectionneur AC d'extérieur de point neutre série GW8
Structure : 1 sectionneur GW8, 2 connecteur (accessoire), 3 tube gaz-eau 32, 4 tige de traction isolante, 5 connecteur (accessoire), 6 mécanisme de commande motorisé CJ6
