Sectionneur haute tension d'extérieur à double colonne type V GW5-72.5/1250A

Présentation du produit

Le sectionneur haute tension d'extérieur à double colonne type V GW5-72.5/1250A est adapté aux systèmes d'alimentation triphasés AC 50 Hz 66kV, pour l'ouverture et la fermeture de circuits hors charge et pour l'isolement électrique des équipements en maintenance par rapport aux lignes sous tension, tension nominale 72.5kV, courant nominal 1250A.Le produit est de type à double colonne à coupure centrale à ouverture médiane, et des sectionneurs de mise à la terre peuvent être montés d'un côté ou des deux côtés. Le sectionneur à transmission 90° utilise un mécanisme de commande manuel CS17 pour une manœuvre liée des trois pôles ; le sectionneur à transmission 180° utilise un mécanisme de commande motorisé CJ6 ou un mécanisme de commande manuel CS17G pour une manœuvre liée des trois pôles ; le sectionneur de mise à la terre utilise un mécanisme de commande manuel CS17G pour une manœuvre liée des trois pôles. Le sectionneur est de type à double colonne en V à ouverture horizontale ; chaque pôle unique est constitué de la base, des isolateurs supports, de la borne de sortie et des contacts, avec deux supports formant un angle inclus de 50° et deux isolateurs supports montés en biais sur des paliers aux deux extrémités de la base, perpendiculairement à la base. Les parties conductrices principales sont montées au-dessus des deux isolateurs supports et tournent d'environ 90° avec eux. Les connexions flexibles en tresse de cuivre dans la borne de sortie sont fixées au tube conducteur et à la plaque de borne, cette dernière étant destinée au raccordement de la ligne du client. Les doigts de contact de la partie de contact intermédiaire sont assemblés par paires et sont de type embrochable autoportant, réduisant l'usure entre contacts et doigts lors de l'ouverture et de la fermeture et prolongeant la durée de vie. Lorsque le sectionneur est équipé de sectionneurs de mise à la terre, le verrouillage entre le circuit principal et le sectionneur de mise à la terre est assuré par la plaque sectorielle et la plaque à arc sur la base : lorsque le circuit principal est fermé, le sectionneur de mise à la terre ne peut pas être fermé, et lorsque le sectionneur de mise à la terre est fermé, le circuit principal ne peut pas être fermé.

Caractéristiques du produit

Le sectionneur adopte une structure à double colonne à coupure centrale, à contacts embrochables avec capacité d'autonettoyage des contacts, améliorant la fiabilité des contacts ; les doigts de contact sont en matériaux nouveaux à haute résistance, haute conductivité et haute élasticité. Les doigts serrent les contacts par leur propre élasticité, évitant le cercle vicieux de réduction de la force de serrage, d'augmentation de la résistance de contact et d'aggravation de l'échauffement des contacts causé par la rouille et le recuit des ressorts ; les pièces rotatives sont conçues pour un fonctionnement fiable à long terme. Le siège rotatif est étanche afin que l'humidité, la poussière et les gaz nocifs ne puissent pas pénétrer, maintenant les roulements et la graisse au lithium MoS2 dans un bon environnement - les roulements ne rouillent jamais, la graisse ne fuit jamais et ne sèche jamais, et le couple de manœuvre n'augmente pas après un fonctionnement à long terme. Des broches en acier inoxydable avec roulements autolubrifiants sans huile sont utilisées ; les pièces en acier sont galvanisées à chaud, garantissant une manœuvre souple, légère, fiable et exempte de rouille.

Notes de conception du sectionneur amélioré

La galvanisation à chaud est appliquée pour la protection contre la corrosion ; les pièces rotatives qui ne peuvent pas être garanties par la galvanisation à chaud utilisent généralement de l'acier inoxydable, les fixations inférieures à M8 sont en acier inoxydable et les autres sont galvanisées à chaud. La partie conductrice est de type à tube de cuivre à connexion flexible ; les contacts intermédiaires sont des doigts de contact autoportants « poignée de main » avec des ressorts pressés extérieurement ne portant pas de courant - le sectionneur n'a qu'un seul point de contact central tandis que le reste est constitué de connexions flexibles fixes. La nouvelle structure de contact fixe une extrémité des bandes de contact au siège de contact ; la pression de contact est produite par la déformation des bandes et les ressorts, transformant le contact glissant aux extrémités des doigts en contact fixe et améliorant la fiabilité de conduction ; les ressorts des doigts sont montés extérieurement pour éviter la dérivation des ressorts ; des plaques de verrouillage magnétique sont ajoutées pour améliorer la stabilité dynamique et thermique. Les pièces rotatives sont équipées de douilles autolubrifiantes ne nécessitant pas de graisse. Les bornes principales sont de type plat. Pour 630 A les parties conductrices sont étamées ; pour 1250 A-4000 A elles sont argentées. Les capots supérieur et inférieur des isolateurs en porcelaine sont galvanisés à chaud pour la prévention de la rouille ; des isolateurs avec différentes lignes de fuite peuvent être sélectionnés selon le niveau de pollution de la zone de service ; une tolérance positive est appliquée en fabrication et la ligne de fuite est conçue au-dessus de la valeur standard. Les isolateurs supports ont une densité de résistance élevée et sont stables et fiables ; la formule utilise des matériaux à haute résistance pour réduire la dispersion de résistance et augmenter la résistance à la traction, et une grande marge de résistance est réservée dans la conception structurelle pour garantir un fonctionnement stable et fiable.

Principaux paramètres techniques

Encombrement et dimensions d'installation

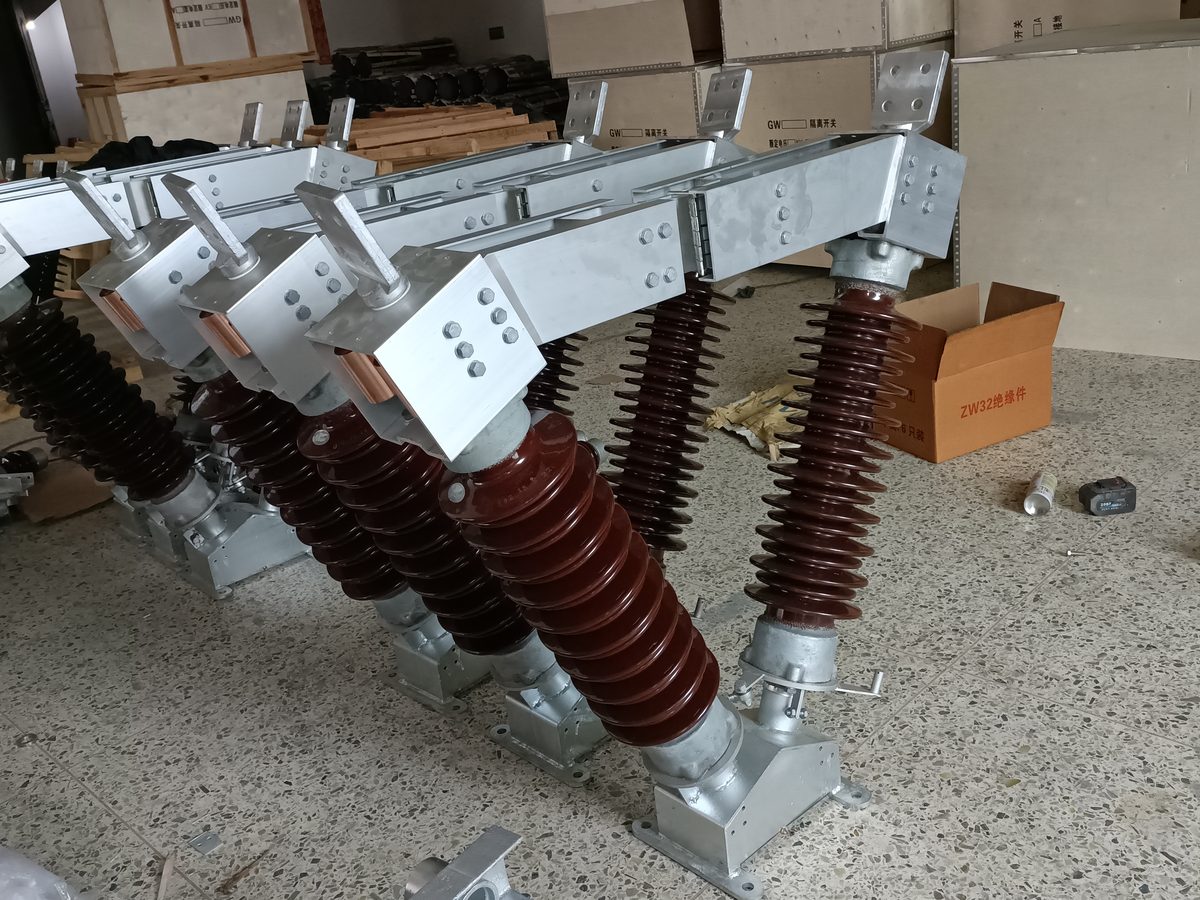

Photos et schémas de structure du sectionneur haute tension d'extérieur série GW5 (structure en V à 50°)

Structure : l'interrupteur est de structure en V à 50°, principalement constitué de la base, des isolateurs supports, de la partie conductrice principale et de la partie de mise à la terre ; principaux composants : 1 & 4 sièges de borne, 2 contacts principaux, 3 doigts de contact principaux, 5 doigts de mise à la terre, 6 isolateurs supports, 7 plaques de limite, 8 lames de mise à la terre. Les contacts principaux du sectionneur haute tension d'extérieur à double colonne type V GW5-72.5/1250A coopèrent avec les doigts de contact de mise à la terre pour une ouverture et une fermeture fiables de la lame principale et de la lame de mise à la terre.

Conditions de service

① Température ambiante : limite supérieure +40℃, limite inférieure -30℃ (commande spéciale pour régions froides) ; ② Altitude : ne dépassant pas 1000 m (au-dessus de 1000 m, le niveau d'isolement peut être corrigé selon GB311.1) ; ③ Vitesse du vent : ne dépassant pas 35 m/s ; ④ Épaisseur de glace : ne dépassant pas 10 mm ; ⑤ Intensité sismique : ne dépassant pas le degré 8 ; ⑥ Le site doit être exempt de matières inflammables, explosives, de poussière importante, de corrosion chimique et de vibrations violentes. Le sectionneur haute tension d'extérieur à double colonne type V GW5-72.5/1250A maintient une manœuvre souple et un isolement fiable pendant longtemps dans les conditions de service normales ci-dessus.
