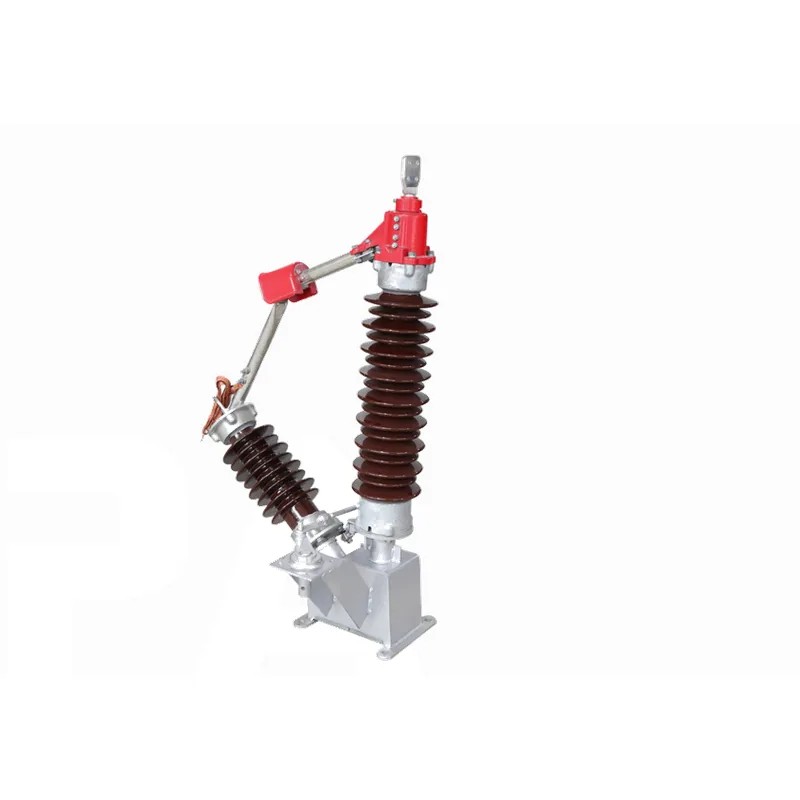

Présentation du produit
Le sectionneur de point neutre de la série GW13 est destiné à l'ouverture/fermeture de la connexion du point neutre du transformateur hors charge ; avec la lame en position normalement ouverte, il fournit une distance d'isolement conforme aux exigences de sécurité. L'arbre de sortie du mécanisme de commande tourne de 180 degrés pour ouvrir/fermer.Le sectionneur de point neutre GW13 est de structure unipolaire et peut être manœuvré soit en pôle unique, soit en trois pôles liés.
Ce sectionneur de point neutre est conforme à GB1985 « Sectionneurs et sectionneurs de mise à la terre à haute tension AC » et à la CEI-129 (1984). Il est fiable, sûr, de structure simple et facile à installer et à régler, largement utilisé dans les postes de transformation 63 kV-110 kV. Produit principal : GW13-40.5/630-8
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température ambiante : limite supérieure +40℃, limite inférieure -40℃ ;
- Pression du vent ne dépassant pas 700 Pa ;
- Intensité sismique ne dépassant pas le degré 8 ;
- Épaisseur de glace ne dépassant pas 10 mm ;
- Classe de pollution des isolateurs supports : classe 0 pour le type standard, selon les exigences du client pour le type anti-pollution.
Caractéristiques structurelles
1. La structure du plateau tournant à roulement est améliorée pour rendre le boîtier de roulement étanche ; avec des trous de graissage et des vis de réglage, l'interrupteur est plus intégré et plus facile à entretenir.
2. Un brasage au cuivre est utilisé entre les tiges conductrices et les contacts ainsi qu'entre les tiges et les sièges à doigts, plus des connexions flexibles entre les doigts et les sièges à doigts, ce qui réduit considérablement la résistance du circuit principal par rapport aux connexions boulonnées et réduit l'échauffement des contacts en fonctionnement. La tige de mise à la terre utilise un alliage d'aluminium hautement conducteur et les contacts sont des pièces moulées en cuivre ; des connexions flexibles sont ajoutées à la liaison tige-base et entre les doigts de mise à la terre et leurs sièges, améliorant considérablement la conductivité du circuit de mise à la terre.
3. Les parties conductrices exposées sont en cuivre argenté : brillantes, élégantes, fortement résistantes à la corrosion et durables.
4. L'ajustement arbre-alésage est amélioré, passant de fer-cuivre à cuivre-cuivre ou acier inoxydable-cuivre, résolvant le problème de grippage en utilisation extérieure à long terme. Les pièces standard exposées sont en acier inoxydable et les pièces métalliques sont galvanisées à chaud pour la résistance à la corrosion. Ces traitements permettent au sectionneur de point neutre GW13 de s'adapter à un fonctionnement extérieur à long terme.
Principaux paramètres techniques
| Nom | Unité | GW13-40.5 | GW13-72.5 | GW13-126 |
|---|---|---|---|---|
| Tension nominale | kV | 40.5 | 72.5 | 126 |
| Courant nominal | A | 630 | 630 | 630 |
| Courant nominal de courte durée admissible 4 s | kA | 8 | 20 | 20 |
| Courant nominal de crête admissible | kA | 20 | 50 | 50 |
| Durée nominale de court-circuit | s | 2 | 2 | 2 |
| Tension de tenue à fréquence industrielle 1 min (valeur efficace) | kV | 80 | 140 | 95 |
| Tension de tenue aux impulsions de foudre (crête) 1,2/50 μs | kV | 185 | 325 | 250 |
| Couple de manœuvre du mécanisme manuel | N.m | 2000 | 150 | 2000 |
| Endurance mécanique | manœuvres | 2000 | 2000 | 2000 |
| Distance d'isolement minimale après ouverture | mm | ≥375 | ≥675 | ≥1050 |
| Résistance du circuit principal | μΩ | ≤180 | ≤200 | ≤250 |
| Poids unipolaire | kg | 120 | 125 | 150 |
| Mécanisme de commande associé | - | Mécanisme manuel CS17G ou mécanisme motorisé CJ6, CK7 | ||
Encombrement et dimensions d'installation

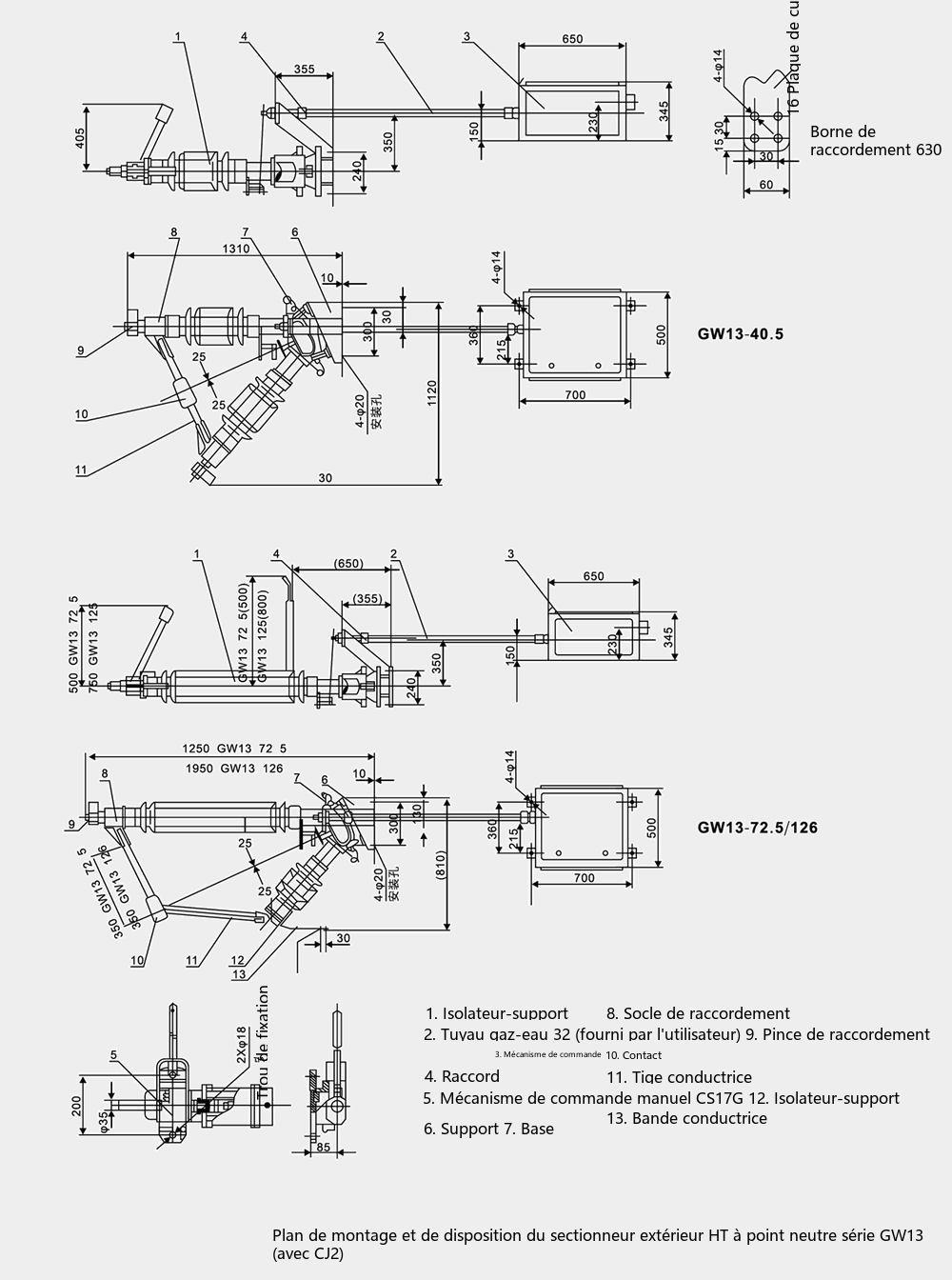

Plan d'installation et description des composants du sectionneur haute tension AC d'extérieur de point neutre série GW13 (avec CJ2)
Structure : 1 isolateur support, 2 tube gaz-eau 32 (fourni par le client), 3 mécanisme de commande motorisé CJ2, 4 connecteurs, 5 mécanisme de commande manuel CS17G, 6 support, 7 base, 8 siège de borne, 9 pince de borne, 10 contact, 11 tige conductrice, 12 isolateur support, 13 bande conductrice. La figure ci-dessus montre le plan d'installation et les composants du sectionneur de point neutre GW13.
