Présentation du produit

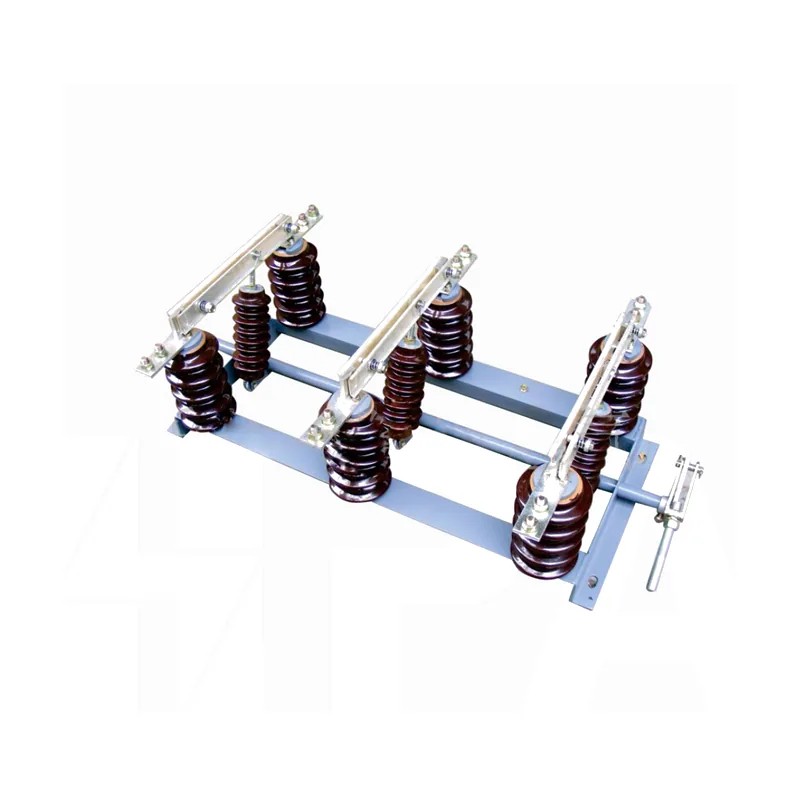

Le sectionneur haute tension d'extérieur GW1-10/630A est installé sur les lignes d'équipements de distribution haute tension d'extérieur pour couper et transférer des lignes sous tension mais sans charge. Le produit est un appareil triphasé composé de trois sectionneurs unipolaires séparés. Chaque sectionneur unipolaire possède les mêmes composants, tels que la base, les isolateurs supports, les contacts fixes avant et arrière, la lame et les cornes de coupure. Le sectionneur haute tension d'extérieur GW1-12G est un nouvel interrupteur développé pour résoudre les problèmes de l'interrupteur GW1 d'origine, reconçu selon les normes nationales et internationales en vigueur. Il porte une lame de mise à la terre, empêchant efficacement les fausses manœuvres telles que « mettre à la terre une ligne sous tension » ou « fermer sur une ligne mise à la terre », de sorte que les opérateurs n'ont plus besoin de suspendre des câbles de mise à la terre séparés. Ses performances électriques et mécaniques sont pleinement conformes à GB1985 et son premier amendement ainsi qu'à la CEI 129 et la CEI 694 ; c'est le remplacement amélioré des sectionneurs d'extérieur 10 kV actuels. Le sectionneur haute tension d'extérieur GW1-12LT est de type à double colonne à ouverture verticale, équipé d'un mécanisme manuel anti-pluie CS8-5D ou d'un mécanisme motorisé CX-6. C'est un interrupteur à lame à base commune triphasée, divisé en base, isolateurs et parties conductrices ; la base est un cadre soudé à partir de l'arbre, de plaques pliées et de cornières, sur lequel sont fixés six isolateurs en porcelaine, deux par pôle ; trois isolateurs de manœuvre triphasés sont montés sur l'arbre pour actionner les trois lames ; la partie conductrice est constituée de contacts, de lames et de sièges de contact pressés par des ressorts. À l'ouverture, le levier de manœuvre fait tourner l'arbre de sorte que l'isolateur de manœuvre pousse la lame vers le haut pour la séparer des contacts ; la lame tourne autour du siège de contact et les contacts montent avec elle vers la position ouverte. À la fermeture, le levier fait tourner l'arbre de sorte que l'isolateur tire la lame vers le bas jusqu'à ce qu'elle rencontre les contacts et les fasse tourner ensemble vers la position fermée. Le sectionneur haute tension d'extérieur GW1-10/630A est de structure simple et facile à manœuvrer, et convient à l'isolement et au transfert sur les lignes de distribution haute tension d'extérieur.
Principaux paramètres techniques
| N° | Élément | Sous-élément | Unité | Valeur | |||
|---|---|---|---|---|---|---|---|
| 01 | Tension nominale | - | kV | 10 | 15 | 20 | - |
| 02 | Tension de service maximale | - | kV | 12 | 17.5 | 24 | - |
| 03 | Niveau d'isolement nominal | Tension de tenue à fréquence industrielle 1 min (valeur efficace) - à la terre | kV | 40 | 40 | 50 | - |
| Tension de tenue à fréquence industrielle 1 min (valeur efficace) - à travers la coupure | kV | 47 | 47 | 60 | - | ||
| Tension de tenue aux impulsions de foudre (crête) - à la terre | kV | 105 | 105 | 125 | - | ||
| Tension de tenue aux impulsions de foudre (crête) - à travers la coupure | kV | 120 | 120 | 145 | - | ||
| 04 | Fréquence nominale | - | Hz | 50 | |||
| 05 | Courant nominal | - | A | 200 | 400 | 630 | 1250 |
| 06 | Courant thermique 4 s (valeur efficace) | - | kA | 6.3 | 12.5 | 20 | 31.5 |
| 07 | Courant dynamique (crête) | - | kA | 16 | 31.5 | 50 | 80 |
| 08 | Mécanisme de commande associé | - | - | Mécanismes manuels anti-pluie CS8-1, CS8-D, CS8-5 ou mécanisme de commande motorisé CX6 | |||
Encombrement et dimensions d'installation

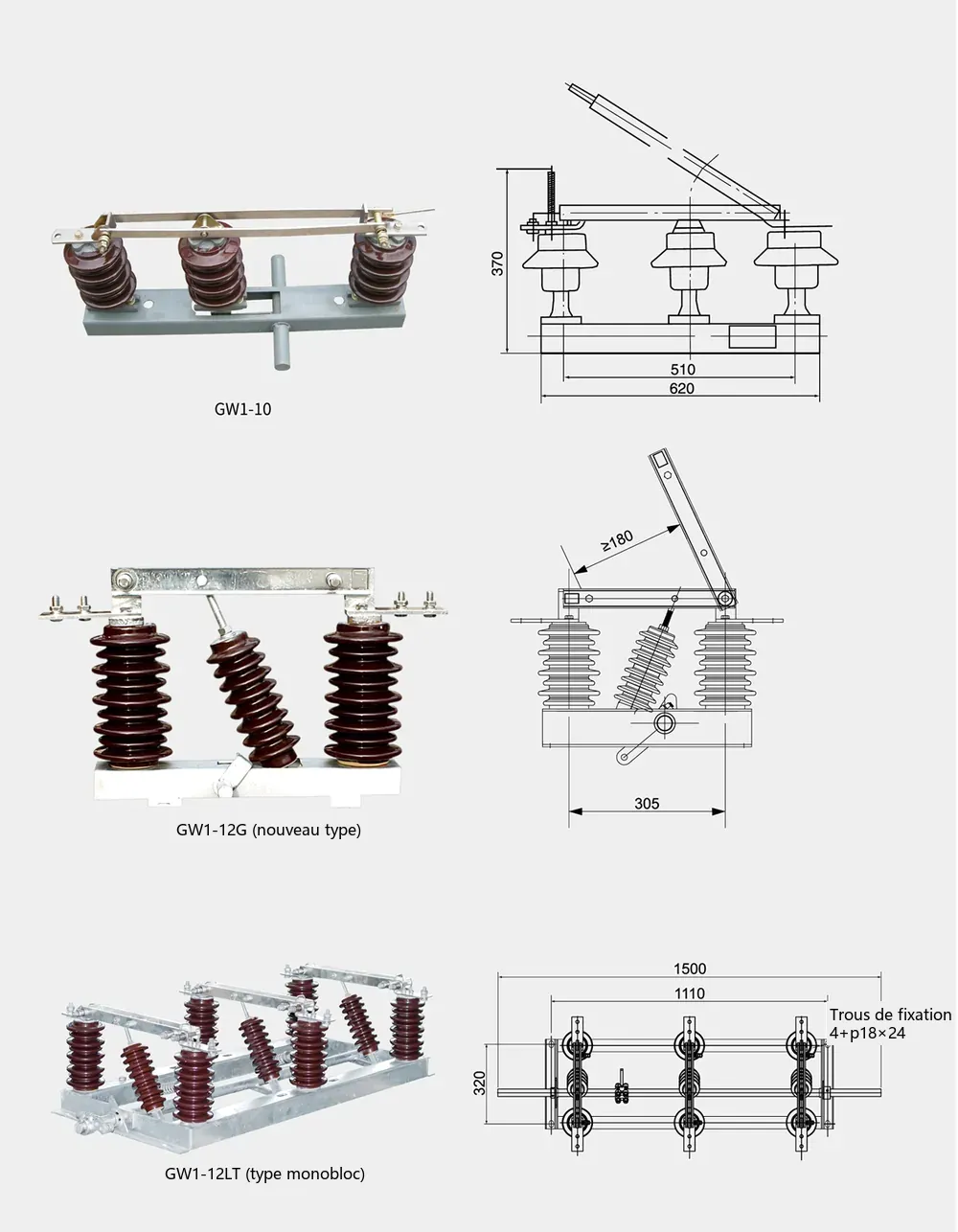

La figure ci-dessus montre l'encombrement et les dimensions d'installation du sectionneur haute tension d'extérieur GW1-10 (GW1-10, nouveau type GW1-12G et type intégré GW1-12LT avec les schémas de dimensions correspondants).
