Présentation du produit
La série GN24-12D/630 est un dispositif d'intérieur, triphasé AC 50 Hz, tension nominale 12 kV, un sectionneur avec sectionneur de mise à la terre pour l'ouverture/fermeture de circuits haute tension d'intérieur sous tension mais sans charge.Le sectionneur haute tension d'intérieur GN24-12D/630 ajoute un sectionneur de mise à la terre à l'extérieur du corps du sectionneur, offrant les doubles fonctions de sécurité d'isolement et de mise à la terre.
Désignation du type
| Code | Signification |
|---|---|
| G | Sectionneur |
| N | Type intérieur |
| 24 | N° de conception |
| 12 | Tension nominale (kV) |
| C | Traversée |
| S | Double sectionneur de mise à la terre |
| D | Sectionneur de mise à la terre |
| I(II) | I : mise à la terre côté mobile liée à l'arbre principal ; II : mise à la terre côté fixe liée à l'arbre principal |
| 1(2) | 1 : manœuvre à gauche ; 2 : manœuvre à droite |
| □-□ | Courant nominal de courte durée admissible 4 s (kA) / Courant nominal (A) |
Principaux paramètres techniques
| Élément | Paramètres |
|---|---|
| Tension nominale | 12 kV |
| Fréquence nominale | 50 Hz |
| Courant nominal | 630 A (modèle GN24-12D/630) |
| Sectionneur de mise à la terre | Avec sectionneur de mise à la terre (type D) |
| Mécanisme de commande | CS6-1 (type séparé) |

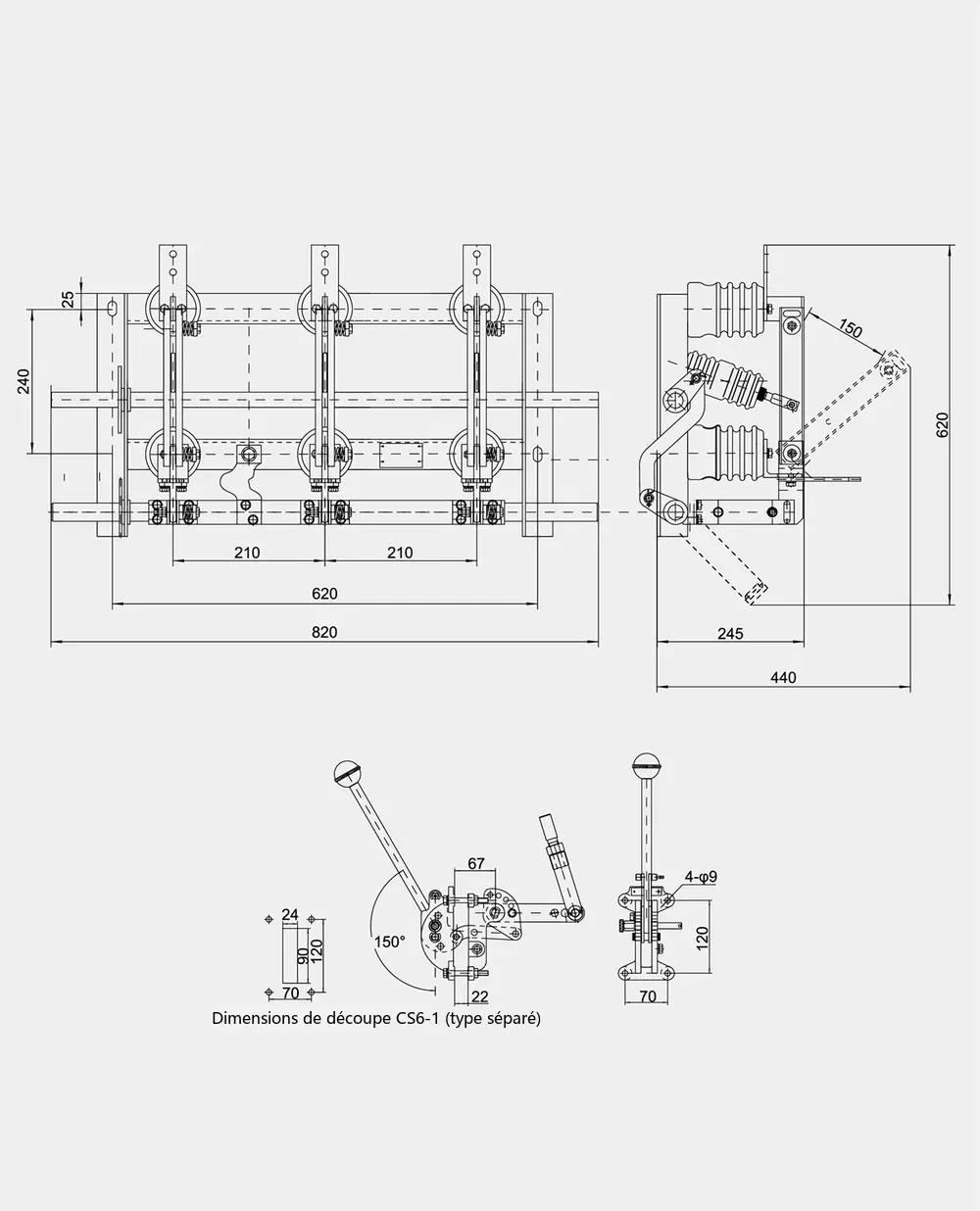

Encombrement et dimensions d'installation
Structure : vues de face et de côté du sectionneur et dimensions de découpe du mécanisme CS6-1 (séparé), avec dimensions d'installation ; les dimensions d'installation du sectionneur haute tension d'intérieur GN24-12D/630 sont soumises à ce plan.
Conditions de service
- Température ambiante : ne dépassant pas +40℃ et ne descendant pas en dessous de -25℃ ;
- Altitude : ne dépassant pas 1000 m ;
- Humidité relative : ne dépassant pas 90 % ;
- Site d'application : ne convenant pas aux sites contenant des substances inflammables, à risque d'explosion, de corrosion chimique ou de vibrations violentes ;
- Environnement de service : exempt de forte pollution.
