Présentation du produit

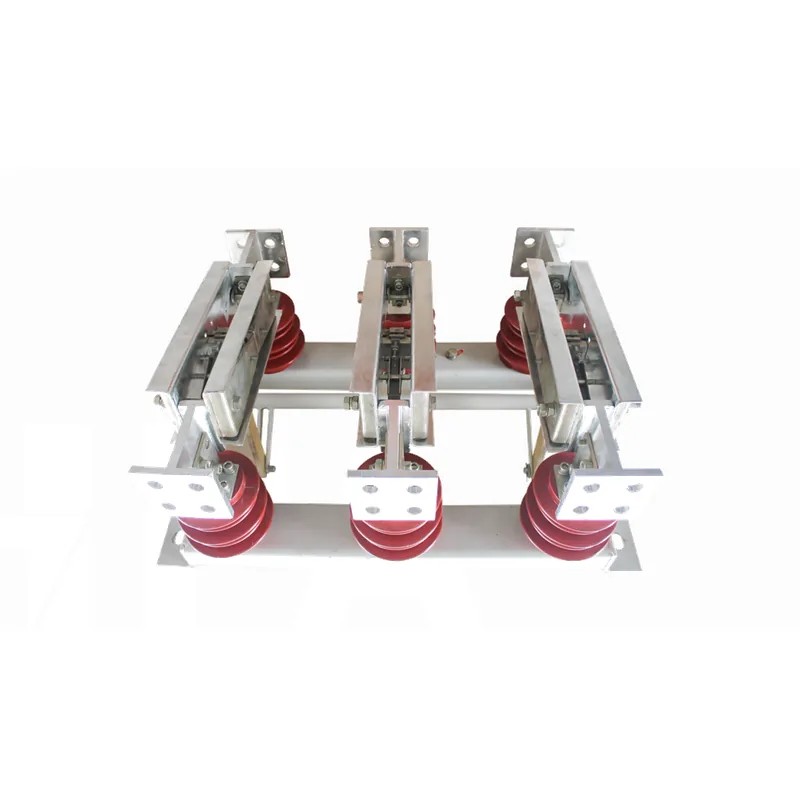

Le sectionneur haute tension d'intérieur GN22-12(C) est utilisé dans les installations d'intérieur de systèmes triphasés AC 50 Hz, tension nominale 12 kV, pour connecter, couper ou transférer des circuits d'équipements haute tension sous tension mais sans charge.
Le sectionneur haute tension d'intérieur GN22-12(C) a un courant nominal de 2000 A, une intensité nominale élevée, principalement utilisé pour isoler l'alimentation dans les armoires d'appareillage haute tension et les équipements de distribution complets des centrales électriques, postes de transformation et entreprises industrielles et minières.
Principaux paramètres techniques
| N° | Élément | Unité | Valeur |
|---|---|---|---|
| 01 | Tension nominale | kV | 12 |
| 02 | Fréquence nominale | Hz | 50 |
| 03 | Courant nominal | A | 1600-2000 / 2500-3150 |
| 04 | Courant nominal de courte durée admissible | kA | 40 / 50 |
| 05 | Courant nominal de crête admissible | kA | 100 / 125 |
| 06 | Durée nominale de court-circuit | s | 4 |
| 07 | Niveau d'isolement nominal (tension de tenue à fréquence industrielle 1 min / tension de tenue aux impulsions de foudre (crête)) | kV | entre pôles et pôle à la terre 42, à travers la coupure 49 / entre pôles et pôle à la terre 75, à travers la coupure 85 |
Les principaux paramètres techniques du sectionneur haute tension d'intérieur GN22-12(C) sont indiqués dans le tableau ci-dessus ; les documents techniques d'usine prévalent.

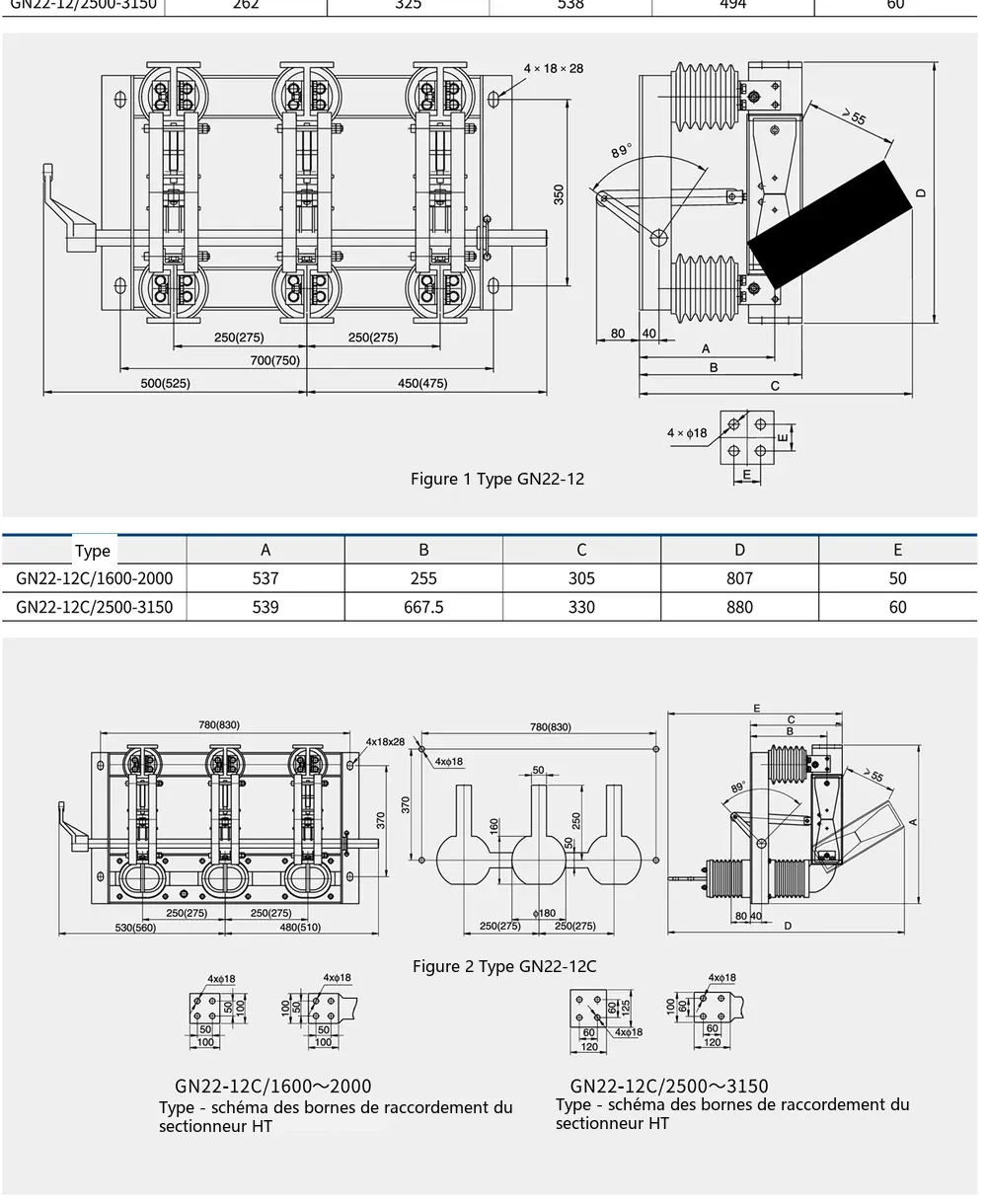

Encombrement et dimensions d'installation
| Modèle | A | B | C | D | E |
|---|---|---|---|---|---|
| GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
| GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |
| GN22-12C/1600-2000 | 537 | 255 | 305 | 807 | 50 |
| GN22-12C/2500-3150 | 539 | 667.5 | 330 | 880 | 60 |
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température ambiante : -25℃ à +40℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Intensité sismique ne dépassant pas le degré 8 ;
- Site d'installation : exempt d'incendie, de matières inflammables, explosives, fortement polluées, chimiquement corrosives et de vibrations violentes.
