Présentation du produit
Le sectionneur haute tension d'intérieur GN19-12 est un appareillage haute tension utilisé dans les systèmes d'alimentation de tension nominale 12 kV, AC 50 Hz et inférieure ; il est équipé d'un mécanisme de commande manuel CS6-1 pour l'ouverture et la fermeture de circuits sous tension mais sans charge. Les produits dérivés comprennent le type anti-pollution, le type plateau et les versions avec dispositif d'affichage de présence de tension. Cette série est équipée de mécanismes manuels CS6-1 (les modèles avec panneau ont des mécanismes intégrés). C'est un type tripolaire composé de la base, de l'arbre et des leviers, d'isolateurs supports en porcelaine, de lames et de plaques de borne. L'arbre est monté sur la base avec trois leviers soudés, reliés aux lames via des isolateurs de tige de traction. L'arbre sort de la base et toute section peut se connecter au mécanisme de commande. Le type C est traversant : C1 signifie rotation du côté traversant, C2 coupure du côté traversant, C3 les deux côtés traversants. Le sectionneur haute tension d'intérieur GN19-12 est de structure simple et pratique à manœuvrer, et la version traversante type C répond aux schémas de distribution à installation traversante.

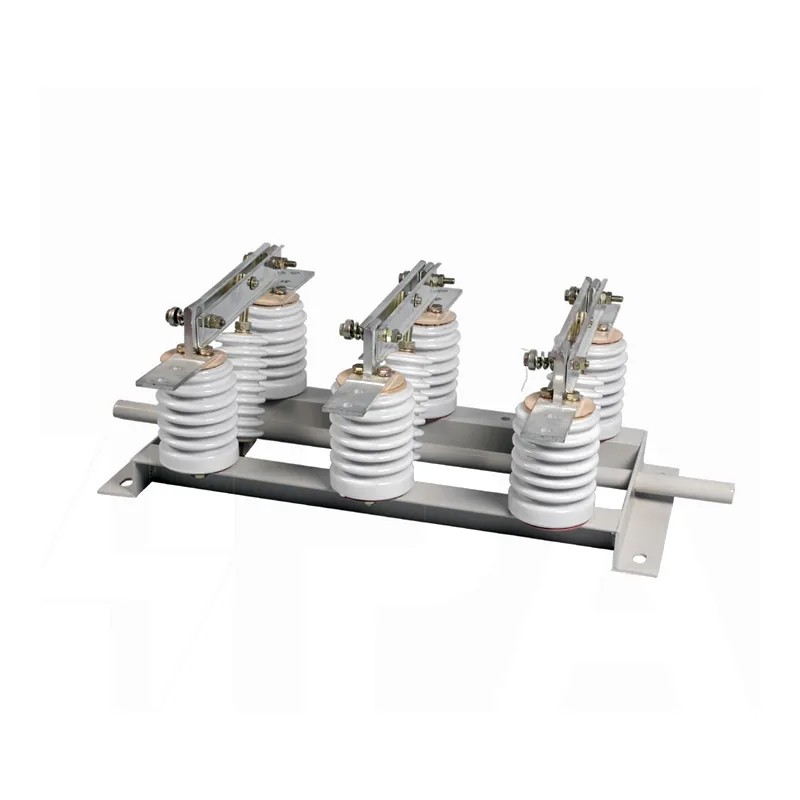

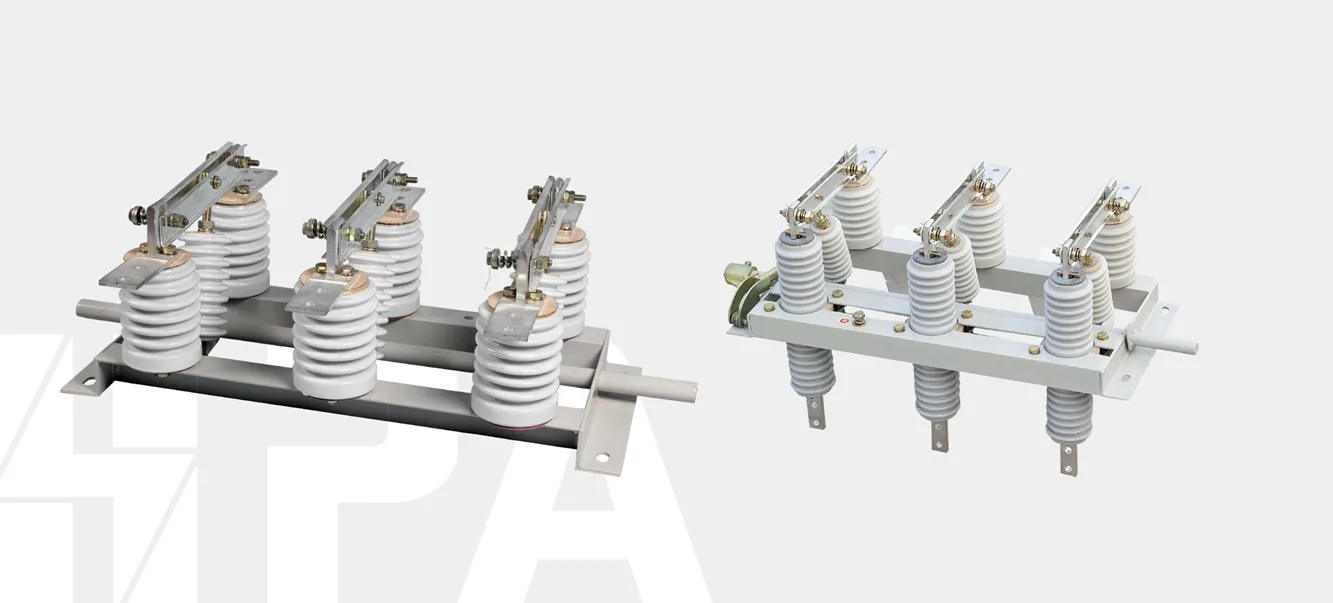

Photo du produit du sectionneur haute tension d'intérieur GN19-12

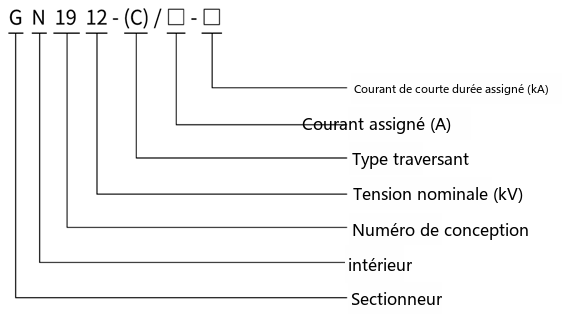

Désignation du type
| Code | Signification |
|---|---|
| G | Sectionneur |
| N | Intérieur |
| 19 | N° de conception |
| 12 | Tension nominale (kV) |
| (C) | Type traversant (C1 rotation du côté traversant / C2 coupure du côté traversant / C3 les deux côtés traversants) |
| □-□ | Courant nominal de courte durée admissible (kA) / Courant nominal (A) |
Principaux paramètres techniques

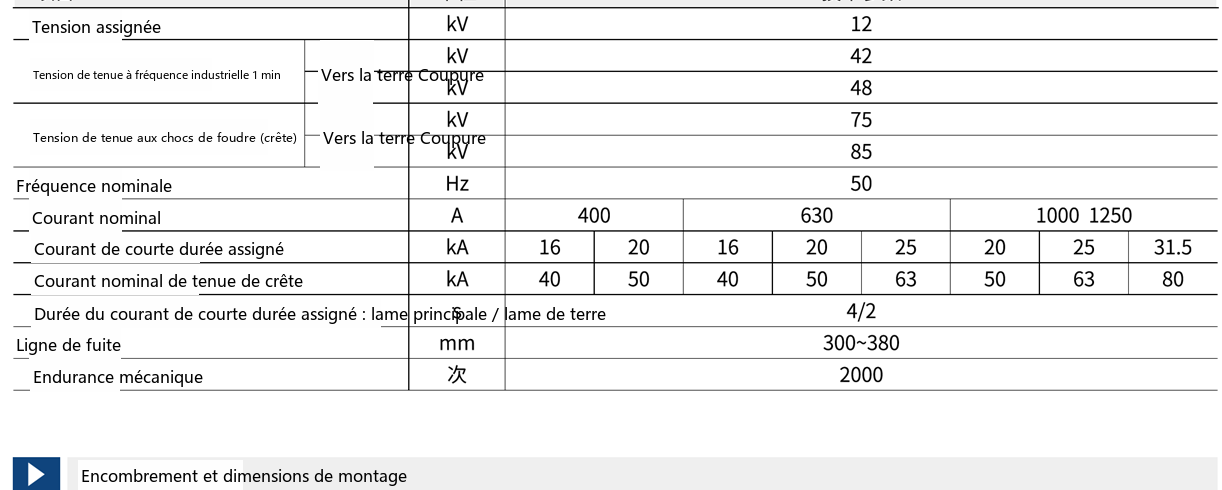

Principaux paramètres techniques du GN19-12 (image d'échantillon originale)
| Élément | Unité | Paramètres techniques | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Tension nominale | kV | 12 | |||||||
| Tension de tenue à fréquence industrielle 1 min | À la terre | 42 | |||||||
| À travers la coupure | 48 | ||||||||
| Tension de tenue aux impulsions de foudre (crête) | À la terre | 75 | |||||||
| À travers la coupure | 85 | ||||||||
| Fréquence nominale | Hz | 50 | |||||||
| Courant nominal | A | 400 | 630 | 1000 | 1250 | ||||
| Courant nominal de courte durée admissible | kA | 16 | 20 | 16 | 20 | 25 | 20 | 25 | 31.5 |
| Courant nominal de crête admissible | kA | 40 | 50 | 40 | 50 | 63 | 50 | 63 | 80 |
| Durée du courant nominal de courte durée admissible lame principale/lame de terre | s | 4/2 | |||||||
| Ligne de fuite | mm | 300~380 | |||||||
| Endurance mécanique | manœuvres | 2000 | |||||||

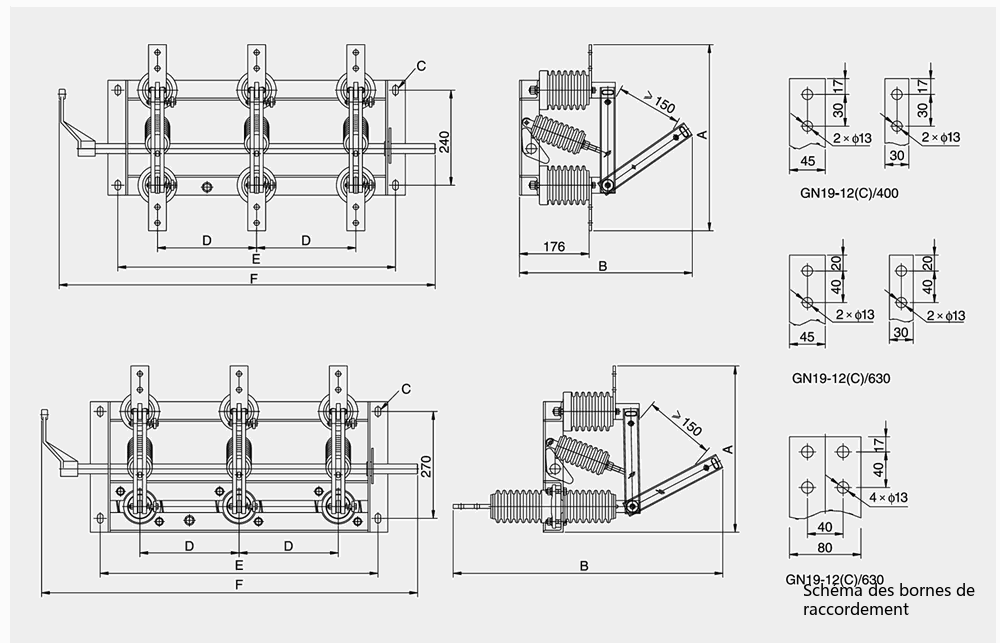

Encombrement et dimensions d'installation
Structure : base, arbre et leviers, isolateurs supports en porcelaine, lames et plaques de borne ; l'arbre sort de la base pour se connecter au mécanisme de commande ; le type C est traversant.
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température ambiante : -25℃ à +40℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Intensité sismique ne dépassant pas le degré 8 ;
- Site d'installation : exempt d'incendie, de matières inflammables, explosives, fortement polluées, chimiquement corrosives et de vibrations violentes.
Le sectionneur haute tension d'intérieur GN19-12 utilise un mécanisme manuel CS6-1 avec ouverture/fermeture simple et fiable.
