Domaine d'application
Le poste de distribution en boucle (RMU) d'extérieur de la série DFWK-12 est un poste de distribution en boucle d'extérieur à isolation gazeuse développé et produit par notre société avec une technologie professionnelle étrangère, conformément aux caractéristiques des réseaux de distribution régionaux en Chine et à la situation réelle des projets de mise en câbles des réseaux de distribution urbains, atteignant les normes professionnelles internationales.
Le poste de distribution en boucle d'extérieur de la série DFWK-12 adopte l'appareillage de distribution en boucle à isolation intégrale et étanchéité totale au SF6 de la série HRM16-12/24, qui est modulaire, extensible, entièrement isolé, entièrement étanche, sûr, fiable et sans entretien, adapté à tout environnement difficile, et largement utilisé dans les parcs industriels, les zones résidentielles, les rues, les aéroports, divers bâtiments, les centres commerciaux animés et d'autres lieux.
Le poste de distribution en boucle d'extérieur de la série DFWK-12 a des classes de tension standard de 12 kV et 24 kV, et peut être étendu avec des fonctions d'automatisation de la distribution pour rendre le poste de distribution en boucle intelligent et le réseau plus fort et plus intelligent. Le poste de distribution en boucle d'extérieur de la série DFWK-12 a une tension nominale de 12 kV/24 kV et une fréquence nominale de 50 Hz ; la classe de protection du réservoir de gaz atteint IP67, permettant l'alimentation en boucle et l'automatisation de la distribution.

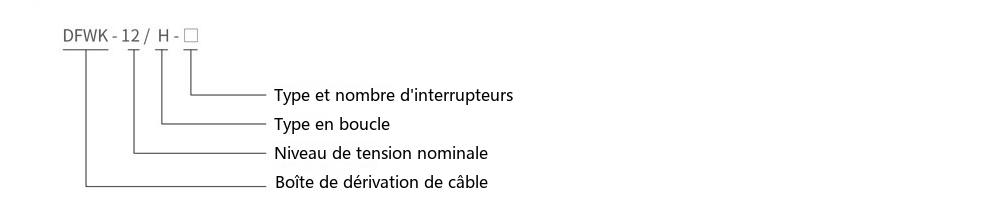

Désignation du type
Conditions de service
- Température ambiante : maximale +50℃, minimale -40℃, moyenne journalière maximale ne dépassant pas 35℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Vitesse du vent : ne dépassant pas 35 m/s ;
- Degré de pollution : Classe III ;
- Intensité sismique : degré 8 ;
- Inclinaison du sol : pas plus de 3 degrés ;
- Site d'installation : installer dans des endroits exempts d'incendie, d'explosion ou de vibrations violentes, bien ventilés et exempts de gaz corrosifs.
Conditions spéciales
- Lorsque l'équipement est installé à une altitude supérieure à 1000 m, veuillez le préciser spécialement afin que la société puisse ajuster la pression de SF6 lors de la fabrication.
- Pour des conditions sévères spéciales, veuillez impérativement consulter la société.
Caractéristiques du produit
Sécurité élevée
- Toutes les parties sous tension sont enfermées dans le réservoir de gaz SF6, réalisant une étanchéité totale et une isolation totale ;
- Des verrouillages mécaniques répondant aux exigences des cinq préventions empêchent les fausses manœuvres ;
- Les câbles d'arrivée/départ utilisent des connexions touchables entièrement isolées et entièrement étanches, garantissant au maximum la sécurité des personnes ;
- Le réservoir est équipé d'un dispositif de surveillance de la pression du gaz pour une surveillance en temps réel de la pression pendant le fonctionnement ;
- Un dispositif de décompression anti-explosion est disposé à la partie inférieure arrière du réservoir de gaz, et l'essai d'arc interne a été passé par une institution faisant autorité.
Schémas flexibles
- Modes d'arrivée/départ flexibles : câbles d'arrivée (départ) à gauche, à droite et par le bas ;
- Combinaison flexible : toute combinaison entre toutes les unités avec extension illimitée ;
- L'extension de jeu de barres intégrée répond pleinement aux exigences d'utilisabilité, d'économie et d'esthétique ;
- Des schémas de conception flexibles peuvent répondre aux exigences du site des utilisateurs.
Structure compacte et rationnelle
Tous les modules d'unité ont des dimensions identiques (sauf le module de comptage) ; la taille compacte n'affecte pas la commodité de construction.
Économie
Sans entretien ; faible encombrement, rapport qualité-prix élevé ; durée de vie supérieure à 30 ans.
Large application
Les plaques en acier inoxydable du réservoir de gaz sont soudées automatiquement au TIG par des robots, avec une classe de protection allant jusqu'à IP67 ; il peut être installé dans des endroits humides, poussiéreux, salins, miniers et tout lieu pollué par l'air sans précautions particulières.
Intelligence
Des dispositifs de manœuvre motorisés et des équipements terminaux d'automatisation de la distribution peuvent être fournis pour réaliser un appareillage intelligent avec des fonctions « quatre télécommandes », répondant à toutes les exigences du réseau intelligent pour ce type d'équipement.
Normes applicables
- GB 1984-2003 Disjoncteurs à courant alternatif haute tension
- GB 1985-2005 Sectionneurs et sectionneurs de mise à la terre à courant alternatif haute tension
- GB 3804-2004 Interrupteurs-sectionneurs à courant alternatif haute tension 3,6 kV-40,5 kV (IEC 60265)
- GB 16926-2009 Combinaisons interrupteur-sectionneur-fusible à courant alternatif haute tension (IEC 60420)
- GB 3906-2006 Appareillage et commande à courant alternatif 3,6 kV-40,5 kV sous enveloppe métallique (IEC 62271)
- GB/T11022-2011 Exigences techniques communes pour les normes d'appareillage et de commande haute tension (IEC 60694)
- GB/T11023 Méthodes d'essai d'étanchéité au gaz SF6 pour l'appareillage haute tension
- GB 4208-2008 Degrés de protection procurés par les enveloppes (IEC 60529)
- DL/T404 Appareillage et commande à courant alternatif 3,6 kV-40,5 kV sous enveloppe métallique
- DL/T 728-2000 Guide de commande de l'appareillage sous enveloppe métallique à isolation gazeuse
- Q/CSG 10012 Directives techniques pour les réseaux de distribution urbains du China Southern Power Grid
- Norme d'approvisionnement en matériel de la State Grid Corporation - Spécification technique générale pour les postes de distribution en boucle 12 kV et 24 kV
Principaux paramètres techniques
| Article | Unité | Panneau interrupteur-sectionneur C | Panneau interrupteur-sectionneur C / unité combinée F | Panneau disjoncteur V |
|---|---|---|---|---|
| Tension nominale | kV | 12/24 | 12/24 | 12/24 |
| Fréquence nominale | Hz | 50 | 50 | 50 |
| Courant nominal | A | 630 | 125 | 630 |
| Courant de transfert nominal | A | - | 1750 | - |
| Niveau d'isolation nominal | Tension de tenue à fréquence industrielle 1 min (phase-terre) kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||
| Tension de choc de foudre kV | 75/125 | 75/125 | 75/125 | |
| 85/145 | 85/145 | 85/145 | ||
| Courant de coupure de court-circuit nominal | kA | 20 | 315 | 20 |
| Courant de fermeture de court-circuit nominal | kA | 50 | 80 | 50 |
| Courant de fermeture de court-circuit nominal (sectionneur de mise à la terre) | kA | 50 | 50 | 50 |
| Courant de tenue de courte durée nominal | Circuit principal kA | 20 | 20 | 20 |
| Sectionneur de mise à la terre kA | 20 | 20 | 20 | |
| Durée de courte durée nominale | Circuit principal s | 4 | 4 | 4 |
| Sectionneur de mise à la terre s | 4 | 4 | 4 | |
| Courant de crête de tenue nominal | Circuit principal kA | 50 | 50 | 50 |
| Sectionneur de mise à la terre kA | 50 | 50 | 50 | |
| Essai d'arc interne (IAC) | A | 630 | 20kA/0,5s | 630 |
| Courant de coupure de boucle fermée nominal | A | 630 | limité par le fusible | 630 |
| Courant de coupure de charge active nominal | A | 10 | limité par le fusible | 25 |
| Courant de coupure de charge de câble nominal | opérations | 5000 | 17,4 | 3000 |
| Endurance mécanique | Interrupteur-sectionneur/sectionneur, opérations | 3000 | 5000 | 3000 |
| Sectionneur de mise à la terre, opérations | 3000 | 3000 | 10000 | |
| Disjoncteur à vide | Mpa | - | - | |
| Pression de gaz SF6 (pression absolue à 20℃) | - | - | 0,035 | - |
| Taux de fuite annuel | - | - | ≤0,025 % par an | - |
| Classe de protection du réservoir de gaz et du cylindre de fusible | - | - | IP67 | - |
| Classe de protection du réservoir et de l'enveloppe | - | - | IP4X | - |

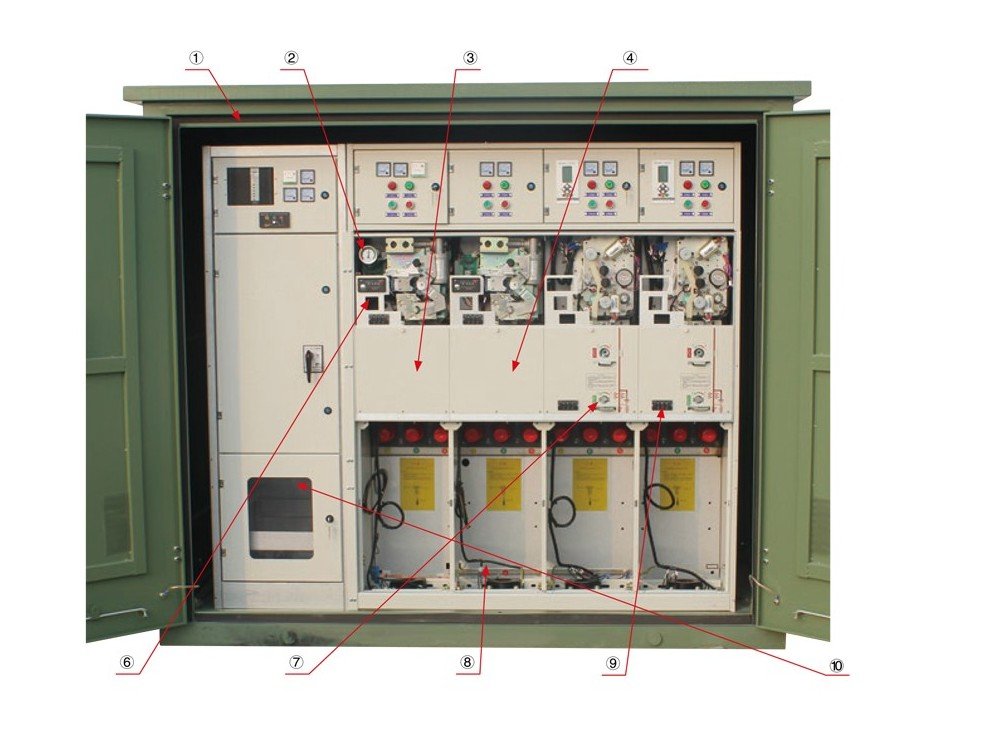

Caractéristiques structurelles
① Enveloppe du poste de distribution en boucle d'extérieur
L'enveloppe est en acier inoxydable (≥2,0 mm), SMC, GRC, etc., personnalisable selon les exigences de l'utilisateur ; le mode d'ouverture de porte est flexible et des bandes de caoutchouc d'étanchéité sont prévues aux interstices de porte, portant la classe de protection globale à IP4X pour répondre aux exigences d'extérieur.
② Manomètre
Pour la surveillance en temps réel de la pression de SF6 dans le réservoir de gaz ; un contact sec peut être configuré pour alarme lorsque la pression est trop basse ou trop élevée.
③ Réservoir de gaz des unités de commutation
Le réservoir de gaz est en acier inoxydable 304 (3,0 mm), entièrement soudé par manipulateurs automatiques ; il résiste à la pression de SF6 à l'intérieur et atteint la classe de protection IP67. Le réservoir est testé en étanchéité, séché et rempli par un équipement de détection de fuite sous vide par spectrométrie de masse à hélium, garantissant l'étanchéité.
④ Panneau interrupteur-sectionneur
Un interrupteur-sectionneur à trois positions est utilisé pour réduire le volume du panneau ; du gaz SF6 est utilisé pour l'extinction de l'arc, améliorant la fiabilité opérationnelle.
⑤ Armoire de communication et de commande
Pour l'installation d'équipements de communication tels que des commutateurs DTU et des terminaux optiques.
⑥ Indicateur de défaut
Pour détecter les courts-circuits de ligne et les défauts à la terre, faciliter la localisation des défauts et fournir une base pour l'automatisation future de la distribution.
⑦ Sectionneur de mise à la terre
Pour la mise à la terre de maintenance.
⑧
Pour observer le fonctionnement à l'intérieur du compartiment de câbles, offrant une commodité maximale pour l'exploitation et la maintenance.
⑨ Indicateur de présence de tension
Indique si le câble du circuit est sous tension ; un trou de mise en phase est réservé pour une utilisation avec un phaseur spécial.
⑩ Armoire PT et automatisation
Pour l'installation du PT et des dispositifs terminaux d'automatisation de la distribution. En acier inoxydable et reliée aux unités de commutation par des connecteurs enfichables entièrement étanches et entièrement isolés.
Accessoires principaux

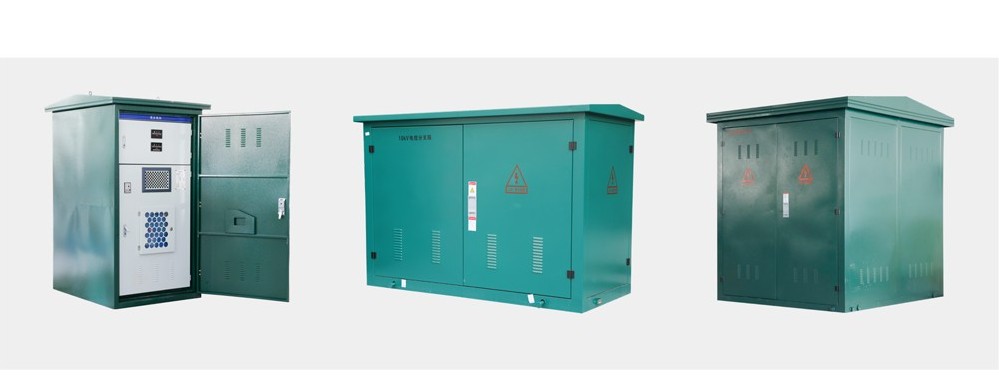

Réservoir
L'enveloppe du poste de distribution en boucle est conçue comme une structure de type extérieur ; le matériau du réservoir peut être une plaque d'acier inoxydable, du SMC ou du GRC selon les exigences du client, avec une surface thermolaquée et une résistance mécanique suffisante ;
Aucune fixation démontable sur la surface du réservoir (bonne performance anti-vol) ; le toit est une structure à double couche avec un interstice d'air et des évents, avec ventilation par convection naturelle, bonne isolation et dissipation thermique ;
Serrures de porte résistantes à la pluie ; un crochet de limitation fixe la porte lorsqu'elle est ouverte ; le réservoir a des plaques de fond étanches aux entrées de câbles pour empêcher les petits animaux et l'humidité de pénétrer ;
L'apparence et la couleur du réservoir peuvent être personnalisées ; il est élégant et en harmonie avec l'environnement.
Unités de commutation
Les unités de commutation utilisées dans le poste de distribution en boucle d'extérieur de la série DFWK sont l'appareillage de distribution en boucle à isolation intégrale et étanchéité totale de la série HRM16 produite par notre société, offrant modularité, extension libre illimitée, structure compacte, faible encombrement et fonctionnement sans entretien. Les unités fonctionnelles et leurs descriptions :
Unité C : panneau interrupteur-sectionneur, principalement utilisé pour la connexion, la dérivation, la sectionnalisation et la commande des lignes d'arrivée/départ de câbles du réseau de distribution 12 kV/24 kV ;
Unité F : unité combinée interrupteur-sectionneur + fusible, utilisée pour la commande et la protection des transformateurs de distribution terminaux d'une capacité allant jusqu'à 1250 kVA dans les réseaux de distribution 12 kV/24 kV.
Unité V : unité disjoncteur à vide, qui peut être utilisée non seulement pour la connexion, la dérivation, la sectionnalisation, la commande et la protection des lignes de câbles du réseau de distribution 12 kV/24 kV, mais aussi pour la commande et la protection de transformateurs de distribution de plus grande capacité.
Cette unité est équipée d'un dispositif de protection à relais à microprocesseur, fournissant une protection contre les surintensités et d'autres fonctions.
Unité D : panneau d'arrivée de câble sans interrupteur, utilisé pour connecter directement les câbles d'arrivée/départ au jeu de barres.
Unité SV : panneau de liaison de barres pour connecter des jeux de barres sectionnalisés.
Unité M : panneau de comptage pour le comptage de l'énergie électrique, pouvant être commodément combiné avec tout autre panneau.
Unité PT : panneau transformateur de tension pour l'installation du PT, du dispositif terminal d'automatisation et de l'alimentation de secours, etc.

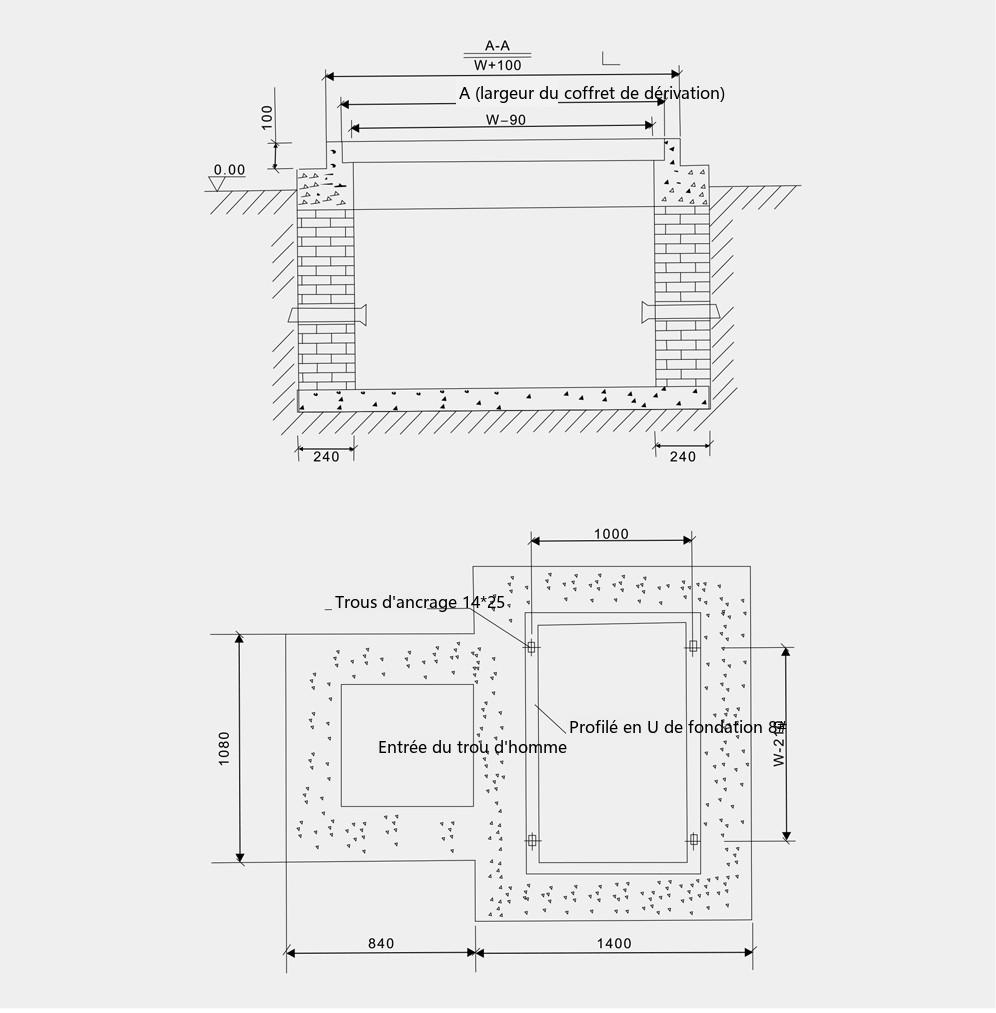

Plan de fondation de la boîte de dérivation de câble
Informations de commande
- Modèle du produit ; schémas primaires disponibles pour les exigences particulières des utilisateurs ;
- Sections transversales standard des câbles d'arrivée/départ et de dérivation ;
- Quantité de parafoudres et d'indicateurs de défaut de court-circuit en option ;
- Matériau et couleur de l'enveloppe.
Produits associés
Boîtes de dérivation de câble de la même série et d'autres types disponibles :
