Boîte de dérivation de câble de style européen
La boîte de dérivation de câble de style européen est un équipement de mise en câbles largement utilisé dans les réseaux de distribution d'énergie ces dernières années. Ses principales caractéristiques sont des doubles portes et des traversées de raccordement bout à bout utilisées comme barres de connexion, avec des avantages remarquables tels qu'une longueur courte, une disposition claire des câbles et l'absence de croisement à grande portée des câbles tripolaires. Les connecteurs de câble utilisés sont conformes à la norme DIN47636. La boîte de dérivation de câble de la série DFW-12 a une tension nominale de 12 kV, un courant nominal de 630 A et un courant dynamique de 50 kA/0,3 s.
Des connecteurs de câble de type boulonné d'un courant nominal de 630 A sont généralement utilisés.

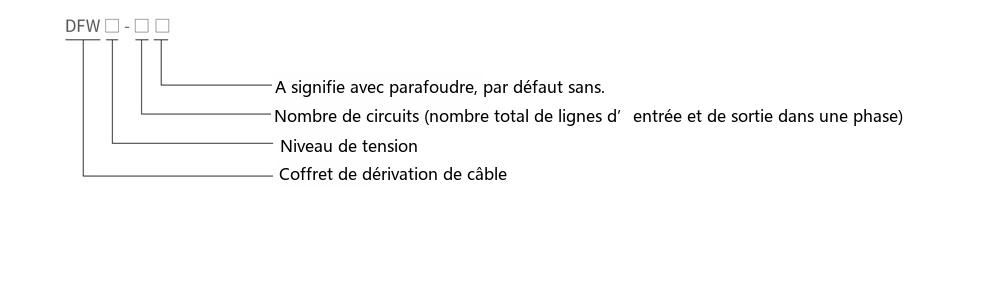

Désignation du type
Conditions de service normales
- Température ambiante : maximale +40℃, minimale -30℃
- Vitesse du vent : équivalente à 34 m/s (ne dépassant pas 700 Pa)
- Humidité : humidité relative moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 95 %
- Antivibration : accélération horizontale ne dépassant pas 0,4 m/s², accélération verticale ne dépassant pas 0,15 m/s²
- Inclinaison du site : pas plus de 3°
- Environnement d'installation : l'air ambiant ne doit pas être manifestement pollué par des gaz corrosifs ou combustibles ou de la vapeur d'eau, et le site ne présente pas de vibrations violentes.
- En cas de commande au-delà des conditions ci-dessus, veuillez consulter notre société.
Principaux paramètres techniques
| Tension nominale | 12kV |
| Courant nominal | 630A |
| Courant dynamique | 50kA/0,3s |
| Courant thermique | 20kA/3s |
| Tension de tenue à fréquence industrielle 1 min | 42kV |
| Tension de tenue en courant continu 15 min | 52kV |
| Tension de tenue au choc de foudre | 105kV |
| Classe de protection de l'enveloppe | IP33 |

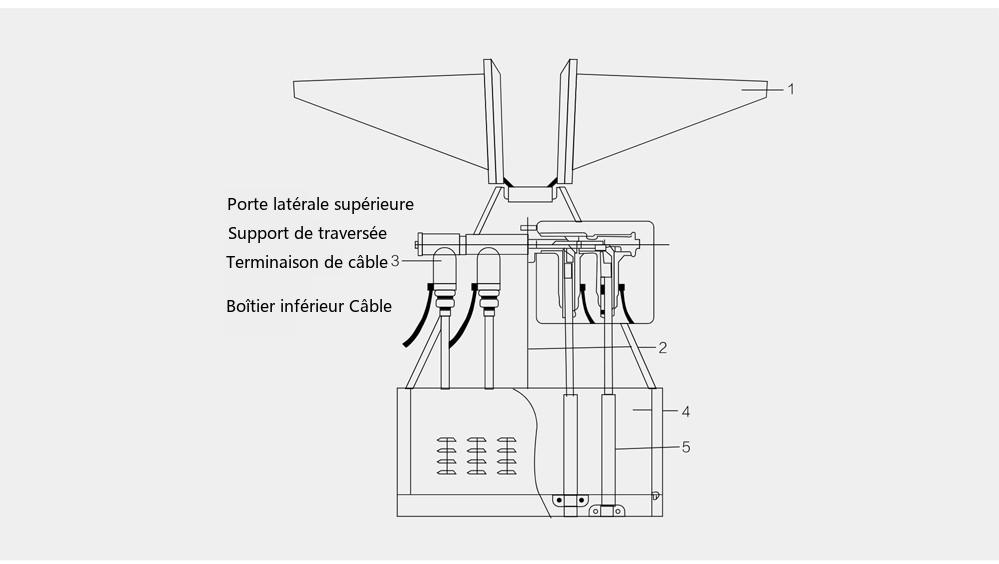

Description structurelle
La boîte de dérivation de câble de la série DFW-12 est de conception extérieure avec une structure entièrement étanche : entièrement isolée, anti-poussière, anti-humidité, résistante aux inondations, résistante à la corrosion et hautement adaptable à l'environnement. La classe de protection de l'enveloppe atteint IP33. Les supports de connecteurs de câble sont en acier inoxydable, et l'enveloppe est en plaque d'acier inoxydable ou en tôle laminée à froid thermolaquée. La boîte de dérivation de câble de la série DFW-12 offre diverses configurations de réservoir pour 2 à 7 voies, les dimensions hors tout variant selon le schéma de connexion.
Le support de connecteurs de câble est situé dans la partie supérieure de la boîte de dérivation pour supporter les traversées, qui fixent les connecteurs de câble ; si des parafoudres sont prévus, ils sont installés aux extrémités des connecteurs de câble. En outre, un indicateur de défaut de court-circuit et un indicateur de présence de tension sont également installés dans la boîte. Toutes les parties sous tension du circuit principal à l'intérieur sont isolées par des terminaisons de câble enfichables préfabriquées. La cloison de câbles est située dans la partie inférieure du réservoir, avec des pinces de fixation de câble et des bornes de mise à la terre. La disposition du réservoir est rationnelle, de faible volume, compacte, élégante, facile à installer et sans entretien.

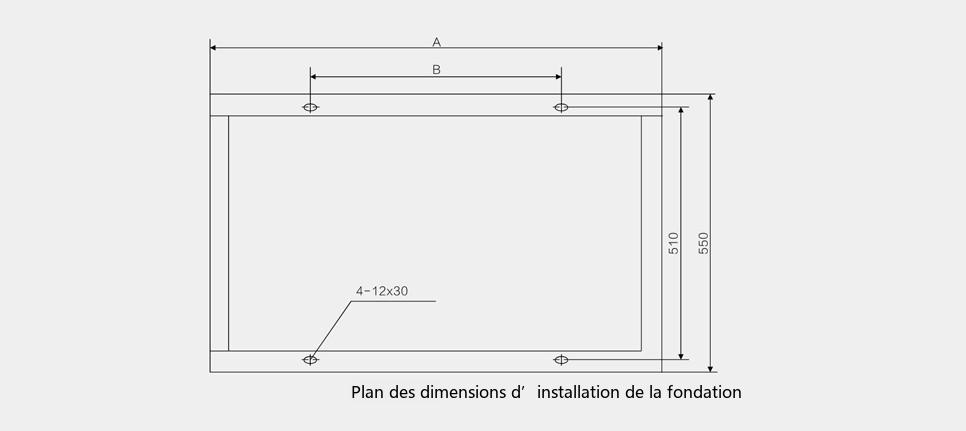

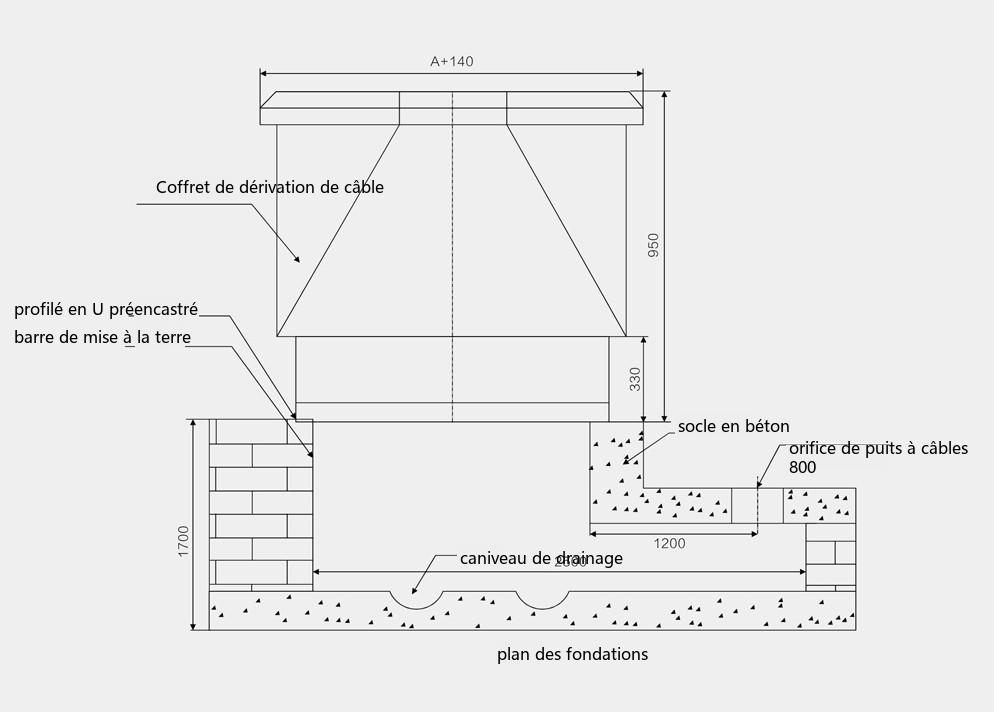

Plan de fondation de la boîte de dérivation de câble de style européen
Valeurs de paramètres recommandées :
| Nombre de voies | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| A | 580 | 700 | 820 | 940 | 1060 | 1180 |
| B | 180 | 300 | 420 | 540 | 660 | 780 |
Informations de commande (schémas de configuration du réservoir)
| Modèle | Schéma de connexion | Disposition interne | Dimensions hors tout |
|---|---|---|---|

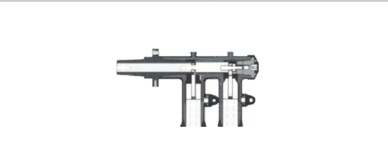

DFW12-2 |
5  |
8  |
520x540x950 |

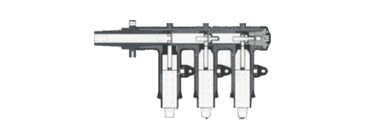

DFW12-3 |
7  |
8  |
250x540x950 |

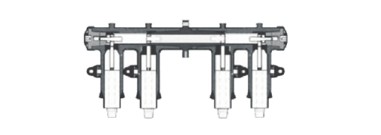

DFW12-4 |
10  |
11  |
740x540x950 |

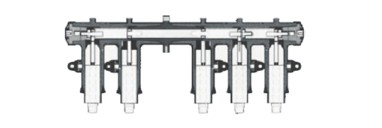

DFW12-5 |
12  |
13  |
840x540x950 |

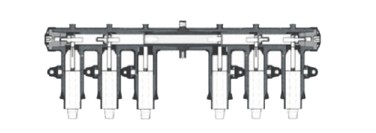

DFW12-6 |
14  |
15  |
940x550x950 |

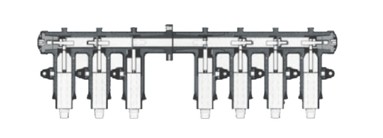

DFW12-7 |
16  |
17  |
1040x550x950 |

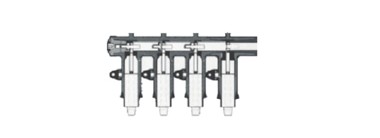

DFW12-8 |
18  |
19  |
1140x650x1000 |

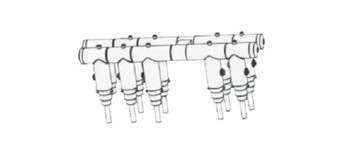

DFW12-9 |
20  |
21  |
940x650x1000 |
