Boîte de dérivation de câble de style américain DFW-12/630A

Boîte de dérivation de câble de style américain

La boîte de dérivation de câble de style américain produite par notre société, avec d'excellentes performances, une conception normalisée et un aspect élégant, est largement utilisée comme équipement de mise en câbles dans les réseaux de distribution par câbles, et est généralement reconnue dans les parcs industriels, les zones résidentielles, les zones urbaines densément peuplées, les centres commerciaux, les immeubles de grande hauteur et d'autres lieux. Elle se caractérise par une simple porte et des jeux de barres horizontaux multivoies, avec des avantages remarquables tels qu'une faible largeur, une combinaison flexible, une isolation totale et une étanchéité totale. Par courant nominal, elle est généralement divisée en circuits principaux de 600 A et circuits de dérivation de 200 A. Le circuit principal de 600 A adopte des connexions boulonnées filetées ; le circuit de dérivation de 200 A adopte des connexions enfichables (coudées) et peut être branché ou débranché en charge. La boîte de dérivation de câble de style américain DFW-12/630A a une tension nominale de 15 kV et des courants nominaux de 200 A (réseau de dérivation) / 600 A (réseau principal).

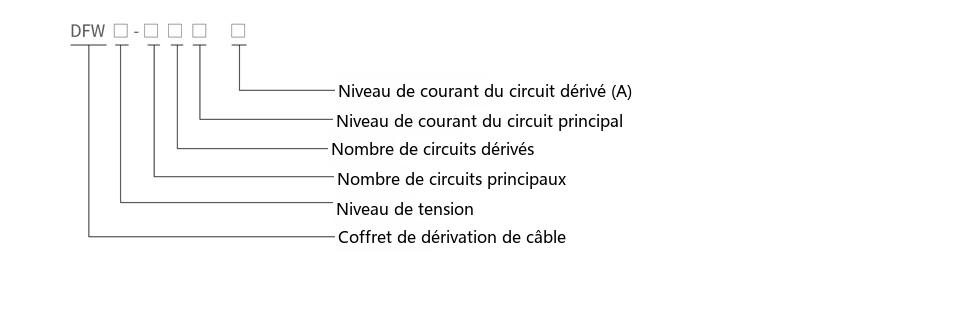

Désignation du type

Principaux paramètres techniques

Conditions de service normales

Température ambiante : maximale +40℃, minimale -30℃

Vitesse du vent : équivalente à 34 m/s (ne dépassant pas 700 Pa)

Humidité : humidité relative moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 95 %

Antivibration : accélération horizontale ne dépassant pas 0,4 m/s², accélération verticale ne dépassant pas 0,15 m/s²

Inclinaison du site : pas plus de 30°

Environnement d'installation : l'air ambiant ne doit pas être manifestement pollué par des gaz corrosifs ou combustibles ou de la vapeur d'eau, et le site ne présente pas de vibrations violentes

Remarque : en cas de commande au-delà des conditions ci-dessus, veuillez consulter notre société.

Principaux paramètres techniques

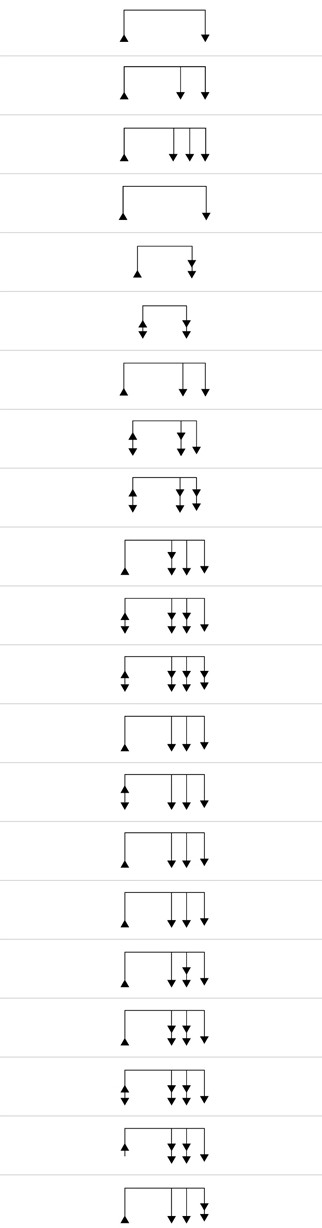

Modèle de boîte de dérivation à réservoir de style américain	Schéma	Schéma de connexion	Dimensions hors tout L×l×H
DFW12/11-200	200Ax2		800x400x760
DFW12/12-200	200Ax3		1100x400x760
DFW12/13-200	200Ax4		1300x400x760
DFW12/11-600	600Ax2		900x560x760
DFW12/12-600/200	600Ax2 200AX1		900x560x760
DFW12/13-600/200	600Ax2 200Ax2		900x560x760
DFW12/12/600	600Ax3		1200x560x760
DFW12/14-600/200	600Ax3 200Ax2		1200x560x760
DFW12/15-600/200	600Ax3 200Ax3		1200x560x760
DFW12/13-600	600Ax4		1500x560x760
DFW12/16-600/200	600Ax4 200Ax3		1500x560x760
DFW12/17-600/200	600Ax4 200Ax4		1500x560x760
DFW12/13-600/200	600Ax1 200Ax3		1500x560x760
DFW12/14-600/200	600Ax1 200Ax4		1500x560x760
DFW12/13-600/200	600Ax2 200Ax2		1500x560x760
DFW12/13-600/200	600Ax3 200Ax1		1500x560x760
DFW12/14-600(200	600Ax3 200Ax2		1500x560x760
DFW12/15-600/200	600Ax3 200Ax3		1500x560x760
DFW12/16-600/200	600Ax3 200Ax4		1500x560x760
DFW12/15-600/200	600Ax2 200Ax4		1500x560x760
DFW12/14-600t200	600Ax2 200Ax3		1500x560x760

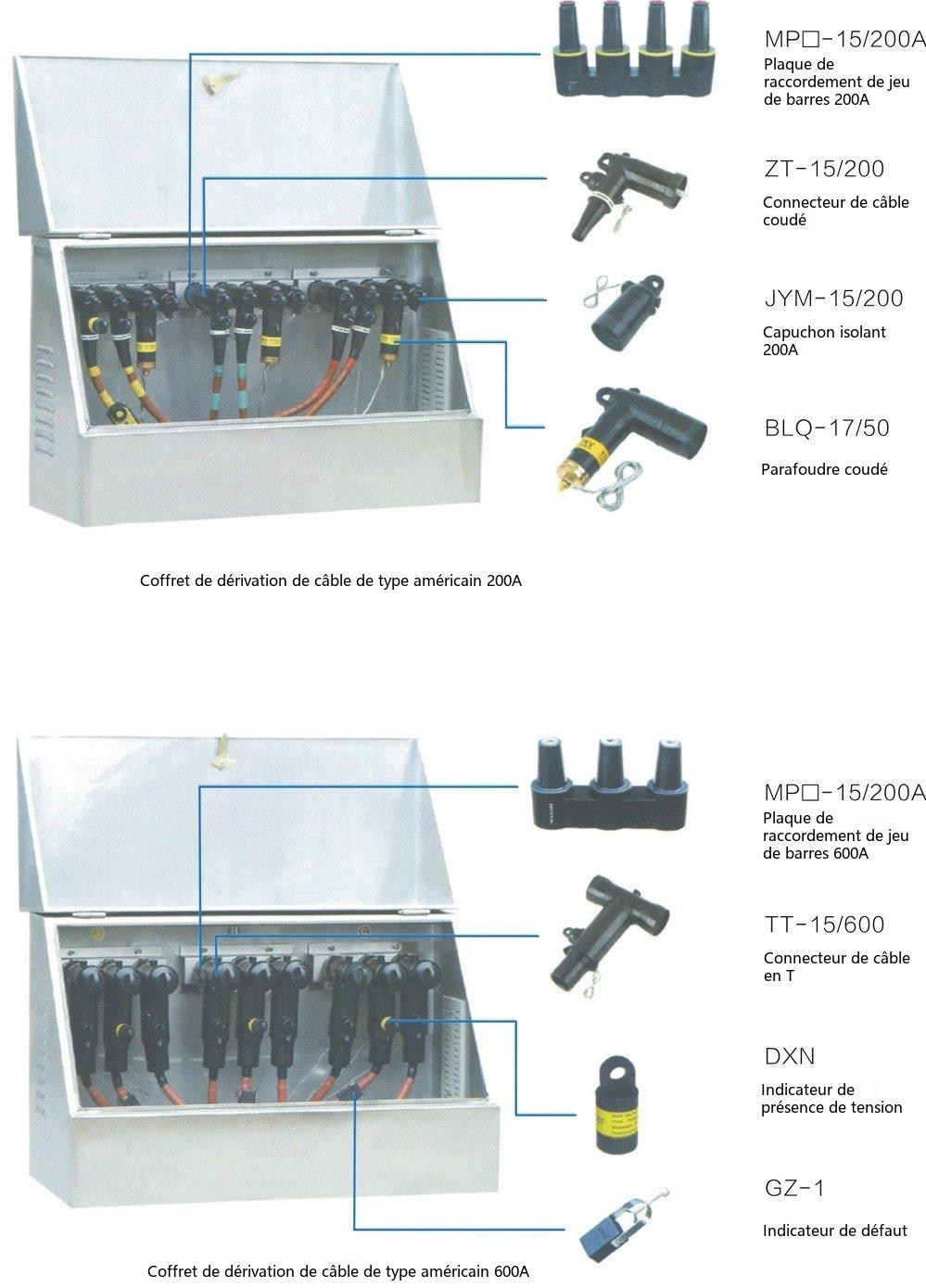

Exemples de structure de la boîte de dérivation de câble de style américain

Si l'espace est limité et qu'une boîte de dérivation de câble ne peut pas être placée, les connecteurs de câble peuvent être directement combinés pour former des dérivations de câble multivoies (sans jeux de barres ; voir les exemples ci-dessous pour la méthode de connexion), placés dans des tranchées de câbles ou d'autres emplacements.

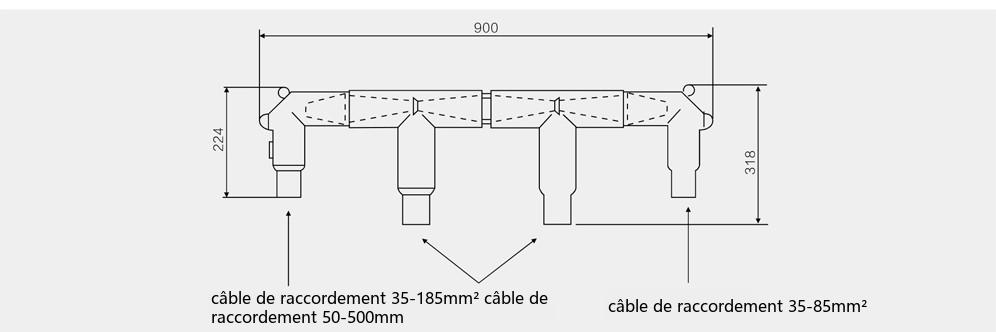

Exemple 1 : arrivée/départ à quatre voies (2x600A+2x200A)

Chaque groupe se compose de deux connecteurs de câble de type T-II, de deux connecteurs coudés et d'un joint intermédiaire. Le côté 200 A du connecteur T-II se connecte au connecteur coudé (l'autre côté se connecte à un parafoudre à oxyde métallique entièrement isolé). Voir la figure ci-dessous pour des exemples de dimensions :

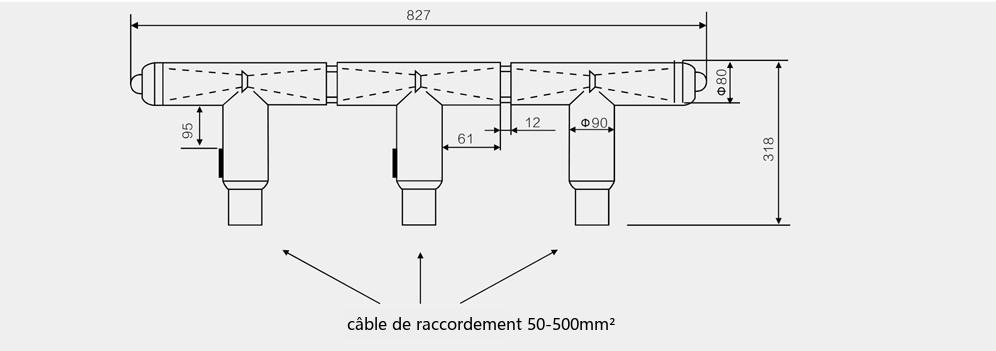

Exemple 2 : arrivée/départ à trois voies (3x600A)

Chaque phase se compose de trois connecteurs de câble de type T et de deux joints intermédiaires. Voir la figure ci-dessous pour les dimensions et exemples : la boîte de dérivation de câble de style américain DFW-12/630A peut combiner flexiblement les lignes d'arrivée/départ dans des schémas tels que 2x600A+2x200A.

Remarque : les dérivations de câble peuvent être étendues ou réduites selon les besoins, soit couvertes par un réservoir, soit directement enterrées dans des tranchées de câbles. Les dimensions du réservoir et les schémas de connexion de la boîte de dérivation de câble de style américain DFW-12/630A peuvent être sélectionnés en référence au tableau ci-dessus.

Plans de fondation de la boîte de dérivation de câble de style américain

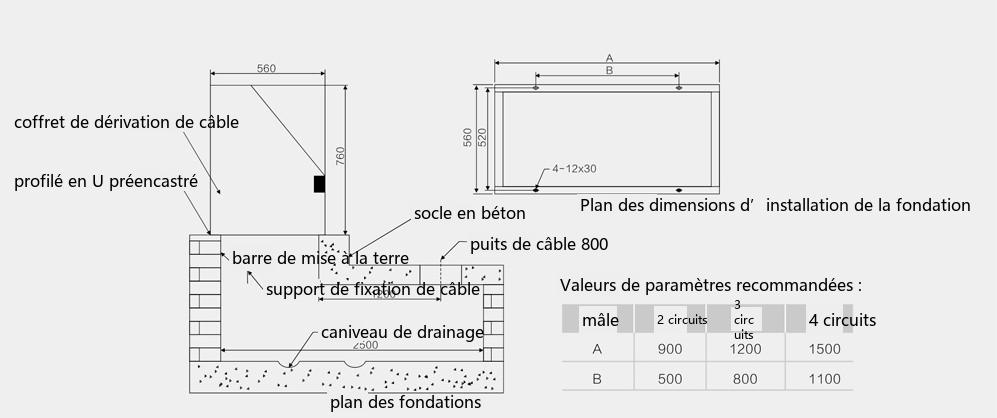

Style américain 600 A

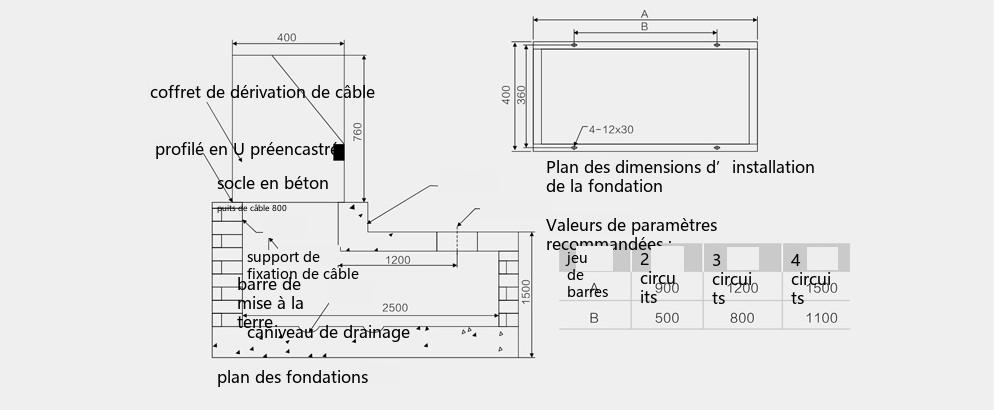

Style américain 200 A

7
