Descripción general del producto
El dispositivo integrado de medición prepago y facturación con interruptor de frontera de pie es un producto que convierte la caja de medición, interruptor y control de alta tensión montada en poste en una estructura de tipo armario, compuesto por una caja de medición de alta tensión seca fundida integralmente y un interruptor de frontera inteligente ZW32F, estando el armario fabricado de acero inoxidable o chapa de hierro pulverizada. El producto es fácil de instalar y elegante en apariencia; la parte de alta tensión está completamente separada de la cámara de medición de baja tensión, y la puerta de la cámara de alta tensión no puede abrirse mientras el equipo está energizado —solo puede abrirse cuando la alimentación está cortada—, lo que es seguro y fiable. El producto ocupa una superficie pequeña y es un producto de combinación perfecta para zonas residenciales y empresas industriales y mineras utilizado junto con subestaciones compactas. El personal puede abrir la puerta directamente para leer el contador y accionar el interruptor localmente. Los transformadores de medida adoptan fundición en vacío de resina epoxi totalmente cerrada, eliminando los problemas de envejecimiento. La parte del interruptor de frontera adopta un interruptor de vacío con transformadores de corriente de secuencia cero y de protección, y junto con el controlador inteligente proporciona protección de secuencia cero, sobrecorriente e instantánea, eliminando automáticamente los fallos monofásicos a tierra y aislando automáticamente los fallos de cortocircuito entre fases, garantizando la seguridad del suministro de los clientes no fallados. El producto tiene funciones FTU para el cierre/apertura remoto del interruptor, y también control remoto por GPRS (véase "descripción del controlador inteligente" más abajo). El dispositivo integrado de medición prepago y facturación con interruptor de frontera de pie es adecuado para lugares por debajo de 3000 m de altitud con temperatura ambiente de -40℃ a +40℃.
Condiciones de servicio
- a. Altitud no superior a 3000 m; grado de contaminación: Ⅳ.
- b. Temperatura ambiente del aire: -40℃ a +40℃; variación diaria de temperatura: 25℃.
- c. Velocidad del viento no superior a 35 m/s; intensidad sísmica no superior al grado 8.
- d. Lugares libres de riesgos inflamables, explosivos y químicamente corrosivos.
Normas aplicables
- GB763-90 "Calentamiento de aparatos de alta tensión de corriente alterna en funcionamiento prolongado"
- GB1207-1997 "Transformadores de tensión"
- GB1208-1997 "Transformadores de corriente"
- GB17201-1997 "Transformadores combinados"
- GB4208-93 "Grados de protección proporcionados por las envolventes"
- GBJ63-90 "Código de diseño para dispositivos de medición eléctrica de instalaciones de energía"
- DL/T448-2000 "Código de gestión de dispositivos de medición de energía eléctrica"
- DL/T566-95 "Requisitos técnicos para registradores de pérdida de tensión"
- JB5777.2-91 "Requisitos técnicos generales para paneles de control y protección de relés (armarios, pupitres) para circuitos secundarios de sistemas de energía"
- GB/T11022 "Requisitos técnicos comunes para las normas de aparamenta y control de alta tensión"
- JB5777.3-91 "Métodos de ensayo básicos para paneles de control y protección de relés (armarios, pupitres) para circuitos secundarios de sistemas de energía"
- DL/T593-96 "Especificaciones comunes para el pedido de aparamenta de alta tensión"
- GB/1984 "Interruptores automáticos de alta tensión de corriente alterna"
- GB/T11022 "Requisitos técnicos comunes para las normas de aparamenta y control de alta tensión"
- GB311.1 "Coordinación de aislamiento de equipos de transmisión y transformación de alta tensión"
- GB/T16927.1 "Técnicas de ensayo de alta tensión, Parte 1: Requisitos generales de ensayo"
- GB3309 "Ensayos mecánicos de aparamenta de alta tensión a temperatura normal"
- GB311.1-1997 "Coordinación de aislamiento de equipos de transmisión y transformación de alta tensión"
- SD109 "Reglamento de verificación de dispositivos de medición de energía eléctrica"

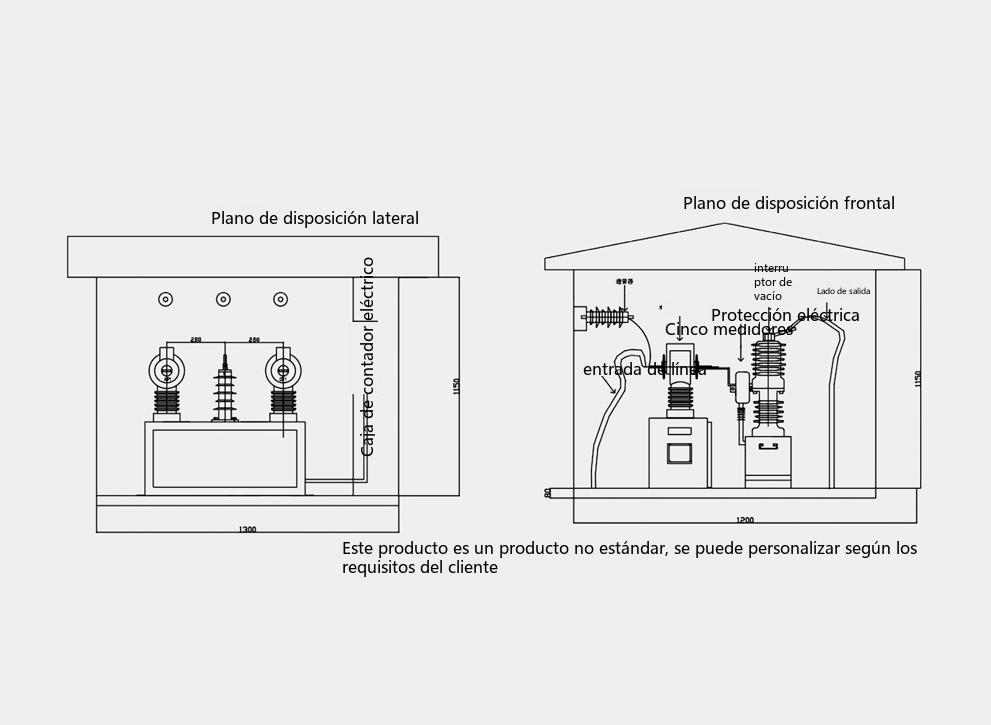

Estructura exterior de la caja de medición de alta tensión prepago inteligente de pie (dispositivo de medición prepago integrado con interruptor de frontera)
