Caja de derivación de cables de tipo europeo
La caja de derivación de cables de tipo europeo es un equipo de cableado ampliamente utilizado en las redes de distribución de energía en los últimos años. Sus principales características son las puertas dobles y los pasatapas de conexión a tope utilizados como barras colectoras de conexión, con ventajas destacadas como su longitud corta, la disposición clara de los cables y la ausencia de cruces de gran luz de cables tripolares. Los conectores de cables utilizados cumplen la norma DIN47636. La caja de derivación de cables de la serie DFW-12 tiene una tensión nominal de 12kV, una corriente nominal de 630 A y una corriente dinámica de 50 kA/0,3 s.
Generalmente se utilizan conectores de cables de tipo atornillado con una corriente nominal de 630 A.

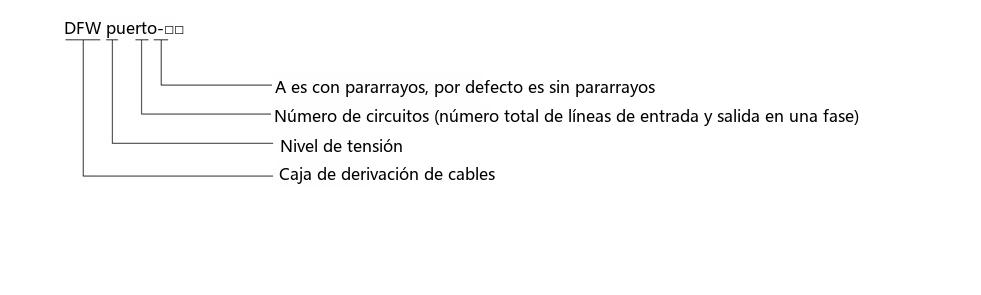

Designación de tipo
Condiciones normales de servicio
- Temperatura ambiente: máxima +40℃, mínima -30℃
- Velocidad del viento: equivalente a 34 m/s (no superior a 700 Pa)
- Humedad: humedad relativa media diaria no superior al 95%, media mensual no superior al 95%
- Antivibración: aceleración horizontal no superior a 0,4 m/s², aceleración vertical no superior a 0,15 m/s²
- Inclinación del sitio: no superior a 3°
- Entorno de instalación: el aire circundante no estará obviamente contaminado por gases corrosivos o combustibles ni vapor de agua, y el sitio no tiene vibraciones violentas.
- Si se realiza un pedido fuera de las condiciones anteriores, consulte a nuestra empresa.
Parámetros técnicos principales
| Tensión nominal | 12kV |
| Corriente nominal | 630A |
| Corriente dinámica | 50kA/0.3s |
| Corriente térmica | 20kA/3s |
| Tensión soportada a frecuencia industrial de 1 min | 42kV |
| Tensión soportada de CC de 15 min | 52kV |
| Tensión soportada de impulso tipo rayo | 105kV |
| Grado de protección de la envolvente | IP33 |
Descripción estructural
La caja de derivación de cables de la serie DFW-12 es de diseño exterior con estructura totalmente sellada: totalmente aislada, a prueba de polvo, a prueba de humedad, resistente a inundaciones, resistente a la corrosión y altamente adaptable al entorno. El grado de protección de la envolvente alcanza IP33. Los soportes de los conectores de cables están fabricados de acero inoxidable, y la envolvente está fabricada de chapa de acero inoxidable o chapa laminada en frío pulverizada. La caja de derivación de cables de la serie DFW-12 ofrece diversas configuraciones de tanque para 2~7 vías, con dimensiones exteriores que varían según el esquema de conexión.

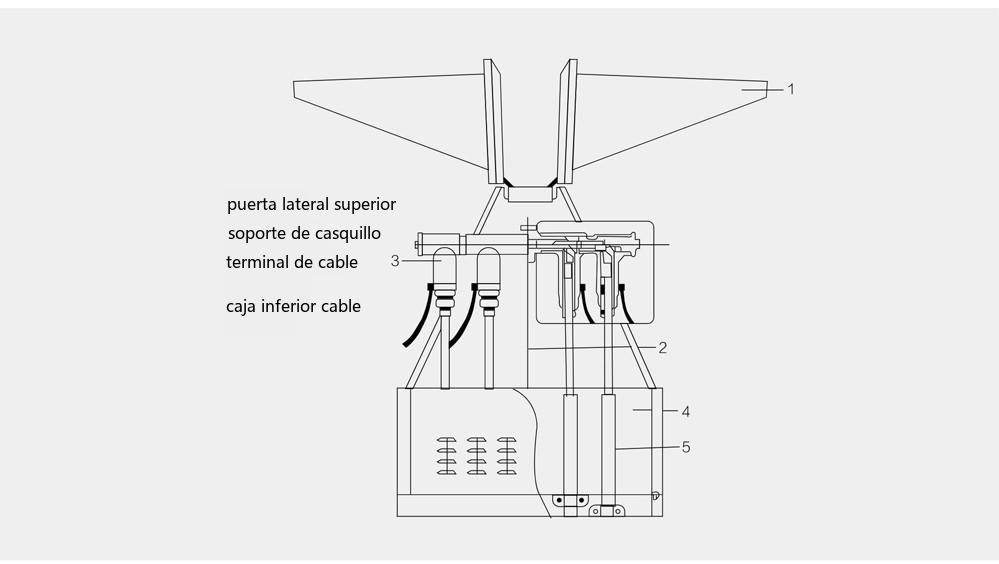

El soporte de los conectores de cables está situado en la parte superior de la caja de derivación para soportar los pasatapas, que fijan los conectores de cables; si se proporcionan pararrayos, se instalan en los extremos de los conectores de cables. Además, en la caja también se instalan un indicador de fallo de cortocircuito y un indicador de presencia de tensión. Todas las partes activas del circuito principal en el interior están aisladas mediante terminaciones de cables enchufables prefabricadas. El tabique de cables está situado en la parte inferior del tanque, con abrazaderas de fijación de cables y terminales de puesta a tierra. La disposición del tanque es racional, de pequeño volumen, compacta, elegante, fácil de instalar y sin mantenimiento.

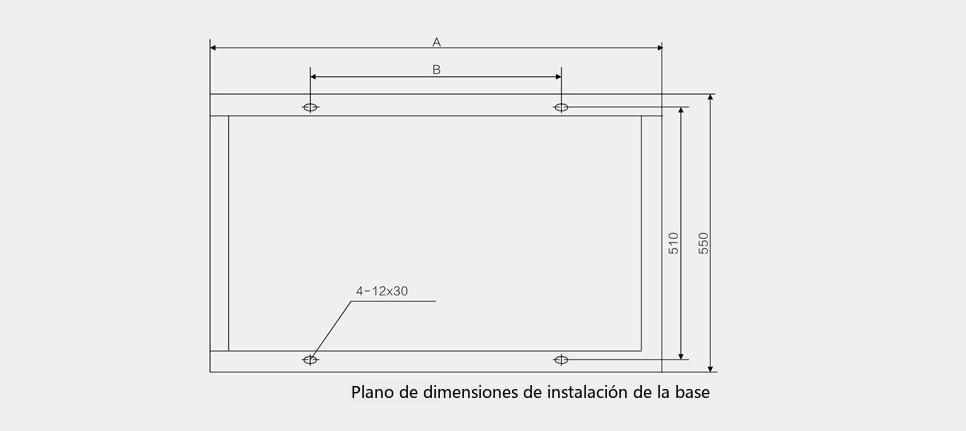

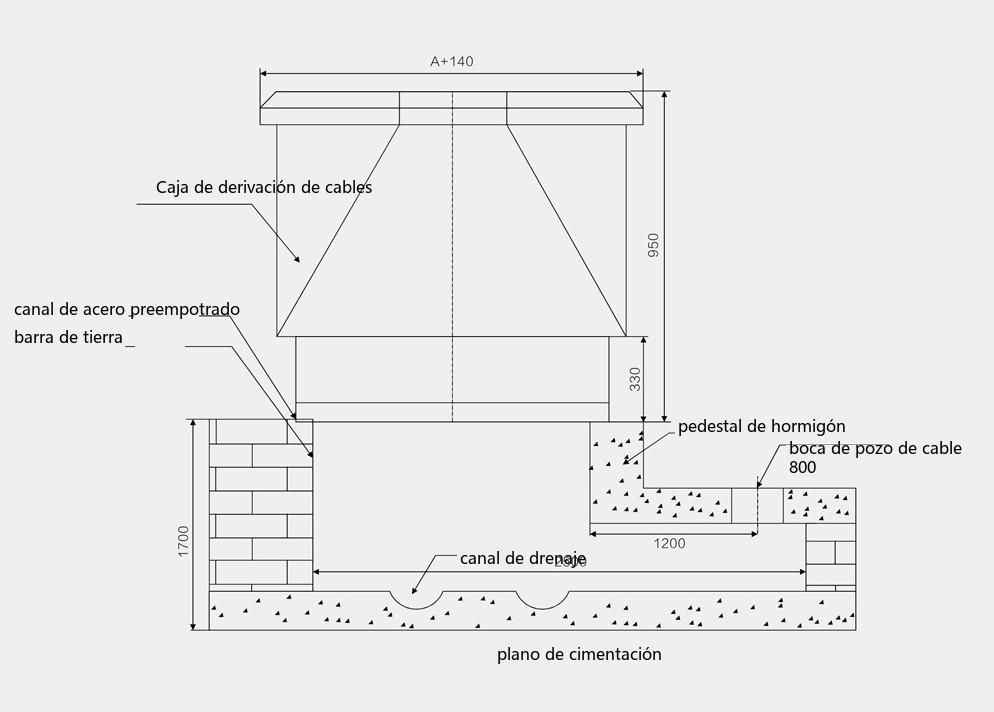

Plano de cimentación de la caja de derivación de cables de tipo europeo
Valores de parámetros recomendados:
| Número de vías | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| A | 580 | 700 | 820 | 940 | 1060 | 1180 |
| B | 180 | 300 | 420 | 540 | 660 | 780 |
Información para el pedido (esquemas de configuración del tanque)
| Modelo | Esquema de conexión | Disposición interna | Dimensiones exteriores |
|---|---|---|---|

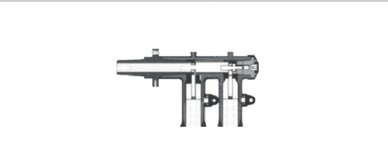

DFW12-2 | 5  | 8  | 520x540x950 |

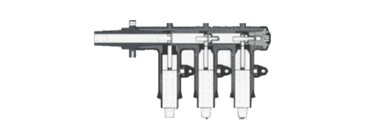

DFW12-3 | 7  | 8  | 250x540x950 |

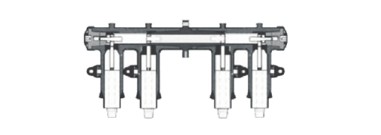

DFW12-4 | 10  | 11  | 740x540x950 |

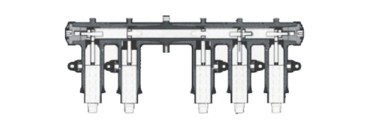

DFW12-5 | 12  | 13  | 840x540x950 |

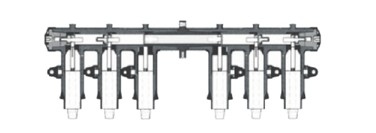

DFW12-6 | 14  | 15  | 940x550x950 |

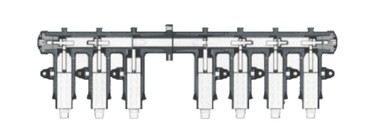

DFW12-7 | 16  | 17  | 1040x550x950 |

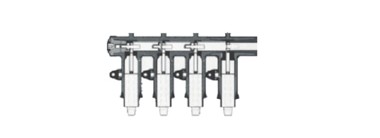

DFW12-8 | 18  | 19  | 1140x650x1000 |

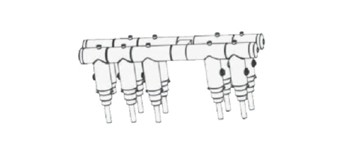

DFW12-9 | 20  | 21  | 940x650x1000 |
