Caja de derivación de cables de tipo americano
La caja de derivación de cables de tipo americano producida por nuestra empresa, con excelente rendimiento, diseño normalizado y apariencia elegante, se utiliza ampliamente como equipo de cableado en redes de distribución de cables, y está generalmente reconocida en parques industriales, zonas residenciales, zonas urbanas densamente pobladas, centros comerciales, edificios de gran altura y otros lugares. Se caracteriza por una puerta única y barras colectoras horizontales multivía, con ventajas destacadas como su pequeña anchura, combinación flexible, aislamiento total y sellado total. Por corriente nominal se divide generalmente en circuitos principales de 600 A y circuitos de derivación de 200 A. El circuito principal de 600 A adopta conexiones atornilladas roscadas; el circuito de derivación de 200 A adopta conexiones enchufables (de codo) y puede enchufarse o desenchufarse en carga. La caja de derivación de cables de tipo americano DFW-12/630A tiene una tensión nominal de 15kV y corrientes nominales de 200 A (red de derivación) / 600 A (red principal).

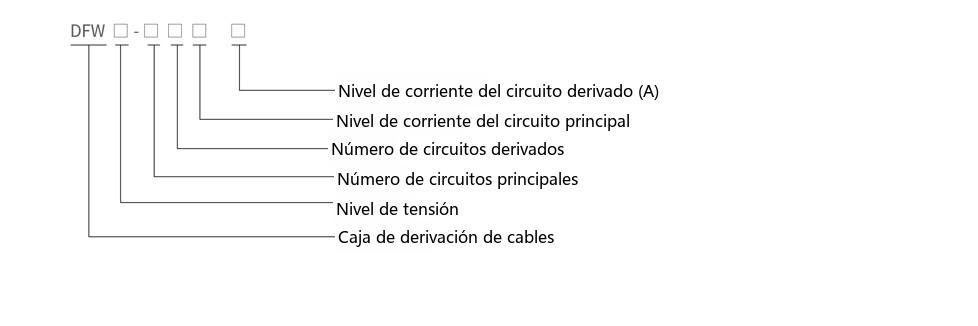

Designación de tipo
Parámetros técnicos principales
| Elemento | 200 A (red de derivación) | 600 A (red principal) |
|---|---|---|
| Tensión nominal | 15kV | 15/25kV |
| Corriente nominal | 200A | 600A |
| Corriente nominal de corta duración admisible | 16kA/1s | 40kA/1s |
| Tensión soportada a frecuencia industrial de 1 min | 42kV | 42kV |
| Tensión soportada de CC de 15 min | 53kV | 78kV |
| Tensión soportada de impulso tipo rayo | 95kV | 125kV |
| Tensión mínima de inicio de efluvios | 11kV | 19kV |
Condiciones normales de servicio
Temperatura ambiente: máxima +40℃, mínima -30℃
Velocidad del viento: equivalente a 34 m/s (no superior a 700 Pa)
Humedad: humedad relativa media diaria no superior al 95%, media mensual no superior al 95%
Antivibración: aceleración horizontal no superior a 0,4 m/s², aceleración vertical no superior a 0,15 m/s²
Inclinación del sitio: no superior a 30°
Entorno de instalación: el aire circundante no estará obviamente contaminado por gases corrosivos o combustibles ni vapor de agua, y el sitio no tiene vibraciones violentas
Nota: Si se realiza un pedido fuera de las condiciones anteriores, consulte a nuestra empresa.
Parámetros técnicos principales

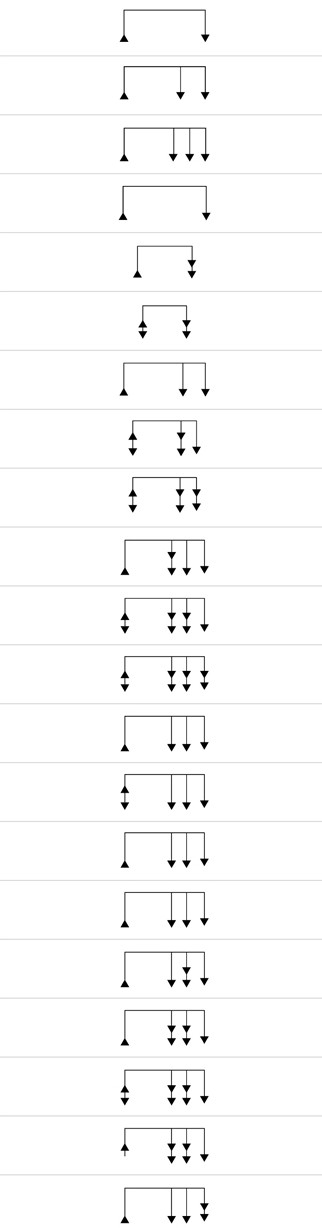

| Modelo de caja de derivación de tanque americano | Esquema | Esquema de conexión | Dimensiones exteriores L×An×Al |
|---|---|---|---|
| DFW12/11-200 | 200Ax2 |  | 800x400x760 |
| DFW12/12-200 | 200Ax3 | 1100x400x760 | |
| DFW12/13-200 | 200Ax4 | 1300x400x760 | |
| DFW12/11-600 | 600Ax2 | 900x560x760 | |
| DFW12/12-600/200 | 600Ax2 200AX1 | 900x560x760 | |
| DFW12/13-600/200 | 600Ax2 200Ax2 | 900x560x760 | |
| DFW12/12/600 | 600Ax3 | 1200x560x760 | |
| DFW12/14-600/200 | 600Ax3 200Ax2 | 1200x560x760 | |
| DFW12/15-600/200 | 600Ax3 200Ax3 | 1200x560x760 | |
| DFW12/13-600 | 600Ax4 | 1500x560x760 | |
| DFW12/16-600/200 | 600Ax4 200Ax3 | 1500x560x760 | |
| DFW12/17-600/200 | 600Ax4 200Ax4 | 1500x560x760 | |
| DFW12/13-600/200 | 600Ax1 200Ax3 | 1500x560x760 | |
| DFW12/14-600/200 | 600Ax1 200Ax4 | 1500x560x760 | |
| DFW12/13-600/200 | 600Ax2 200Ax2 | 1500x560x760 | |
| DFW12/13-600/200 | 600Ax3 200Ax1 | 1500x560x760 | |
| DFW12/14-600(200 | 600Ax3 200Ax2 | 1500x560x760 | |
| DFW12/15-600/200 | 600Ax3 200Ax3 | 1500x560x760 | |
| DFW12/16-600/200 | 600Ax3 200Ax4 | 1500x560x760 | |
| DFW12/15-600/200 | 600Ax2 200Ax4 | 1500x560x760 | |
| DFW12/14-600t200 | 600Ax2 200Ax3 | 1500x560x760 |

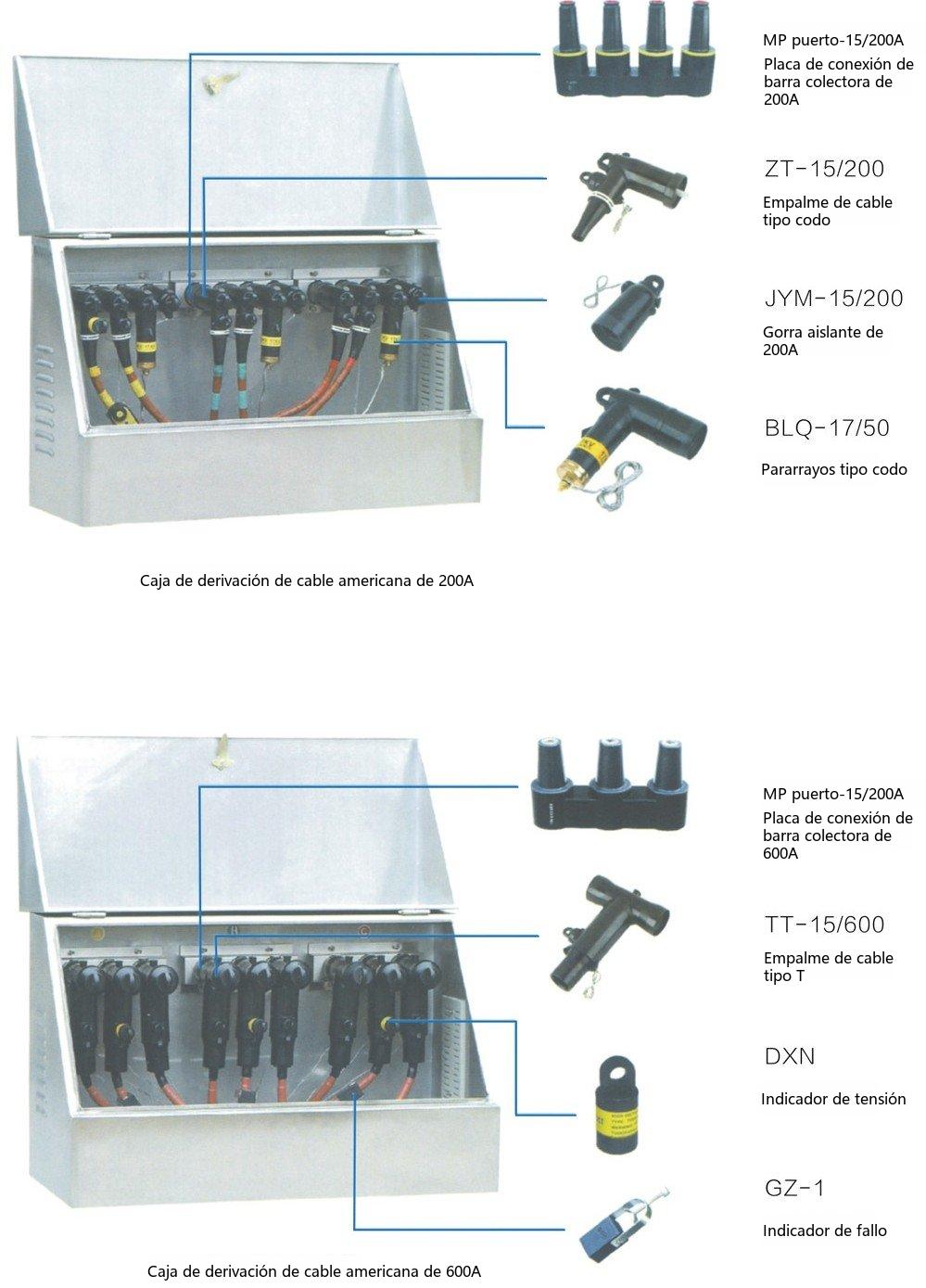

Ejemplos de estructura de la caja de derivación de cables de tipo americano
Si el espacio es limitado y no puede colocarse una caja de derivación de cables, los conectores de cables pueden combinarse directamente para formar derivaciones de cables multivía (sin barras colectoras; véanse los ejemplos siguientes para el método de conexión), colocándose en zanjas de cables u otros lugares.

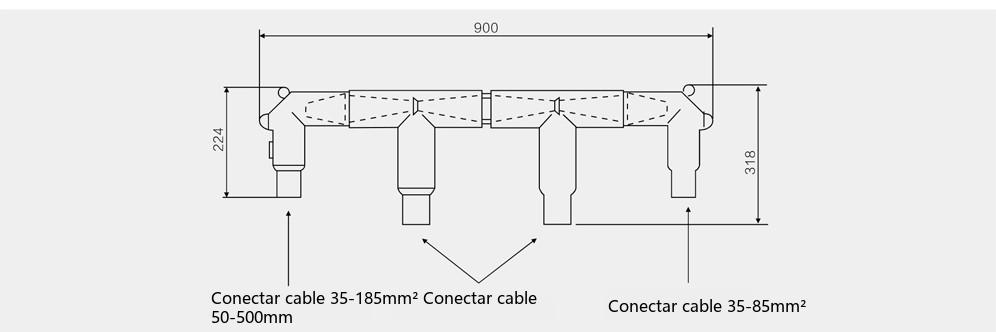

Ejemplo 1: entrada/salida de cuatro vías (2x600A+2x200A)
Cada grupo consta de dos conectores de cables tipo T-II, dos conectores de codo y una unión intermedia. El lado de 200 A del conector T-II se conecta al conector de codo (el otro lado se conecta a un pararrayos de óxido de zinc totalmente aislado). Véase la figura siguiente para ejemplos de dimensiones:

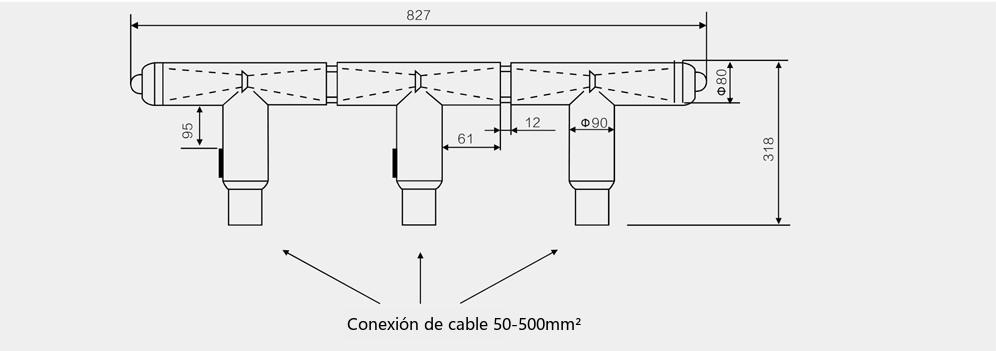

Ejemplo 2: entrada/salida de tres vías (3x600A)
Cada fase consta de tres conectores de cables tipo T y dos uniones intermedias. Véanse la figura siguiente para dimensiones y ejemplos: la caja de derivación de cables de tipo americano DFW-12/630A puede combinar flexiblemente líneas de entrada/salida en esquemas como 2x600A+2x200A.
Nota: Las derivaciones de cables pueden ampliarse o reducirse según sea necesario, ya sea cubiertas por un tanque o directamente enterradas en zanjas de cables. Las dimensiones del tanque y los esquemas de conexión de la caja de derivación de cables de tipo americano DFW-12/630A pueden seleccionarse con referencia a la tabla anterior.
Planos de cimentación de la caja de derivación de cables de tipo americano

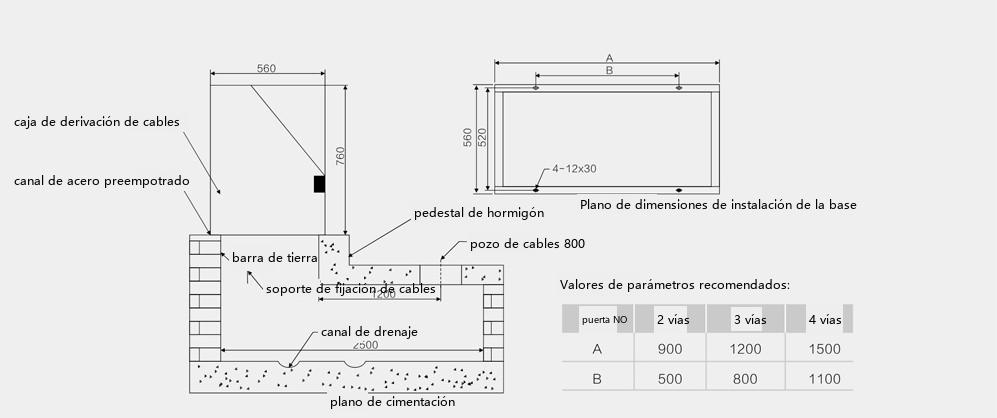

Americano 600 A

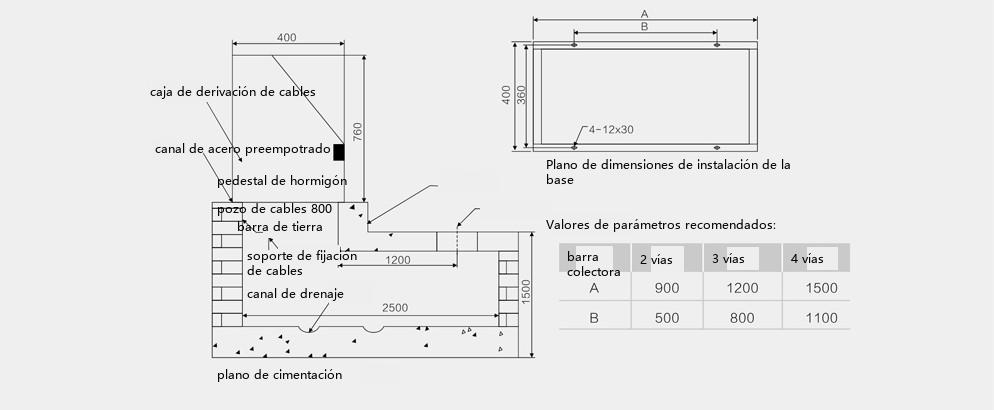

Americano 200 A
