نظرة عامة على المنتج
عازل وتدي مركب FPQ-35/10 له جهد مقنن 35 kV وحمل ميكانيكي مقنن 10 kN، ويُستخدم للدعم العازل من النوع الوتدي على خطوط الجهد العالي.
العازل مناسب لمرافق خطوط الجهد العالي. يوفر خصائص ممتازة في كره الماء ومقاومة الشيخوخة ومقاومة التتبع ومقاومة التآكل، إلى جانب قوة شد وانحناء عالية جدًا. يتميز بقوة ميكانيكية عالية، وأداء جيد ضد الصدمات والاهتزاز ومقاومة الهشاشة، وهو خفيف الوزن وسهل التركيب. أبعاد التركيب العلوية والسفلية مطابقة لتلك الخاصة بعوازل وتدية خزفية المقابلة، لذا يمكن استخدامهما بالتبادل. يتحمل المنتج أحمال انحناء من 5-12.5 kN. بصفته دعمًا عازلًا من النوع الوتدي لخطوط 35 kV، فإن عازل وتدي مركب FPQ-35/10 خفيف الوزن وسهل التركيب، ويمكنه استبدال عوازل وتدية خزفية بنفس أبعاد التركيب.
تسمية الطراز
في تسمية الطراز، يرمز F إلى العزل المركب، وP إلى الإنشاء الوتدي، وQ إلى الاقتران الكروي والمقبسي. يشير الرقم 35 قبل الشرطة المائلة إلى الجهد المقنن 35 kV، والرقم 10 بعد الشرطة المائلة إلى الحمل الميكانيكي المقنن 10 kN. يبلغ الارتفاع الهيكلي لهذا الطراز 420 mm، والحد الأدنى لمسافة الزحف الاسمية 1160 mm، وجهد تحمل صدمة الصواعق (القمة) 200 kV، وقطر الأقراص 122/92 mm؛ وهو مخصص للدعم العازل من النوع الوتدي على خطوط التوزيع 35 kV، حيث يكون خفيف الوزن ولا يحتاج إلى تنظيف ومستقرًا في الظروف الملوثة. مع حد أدنى لمسافة الزحف الاسمية يبلغ 1160 mm، يعمل عازل وتدي مركب FPQ-35/10 بشكل موثوق في المناطق الملوثة ويقلل من التنظيف والصيانة.

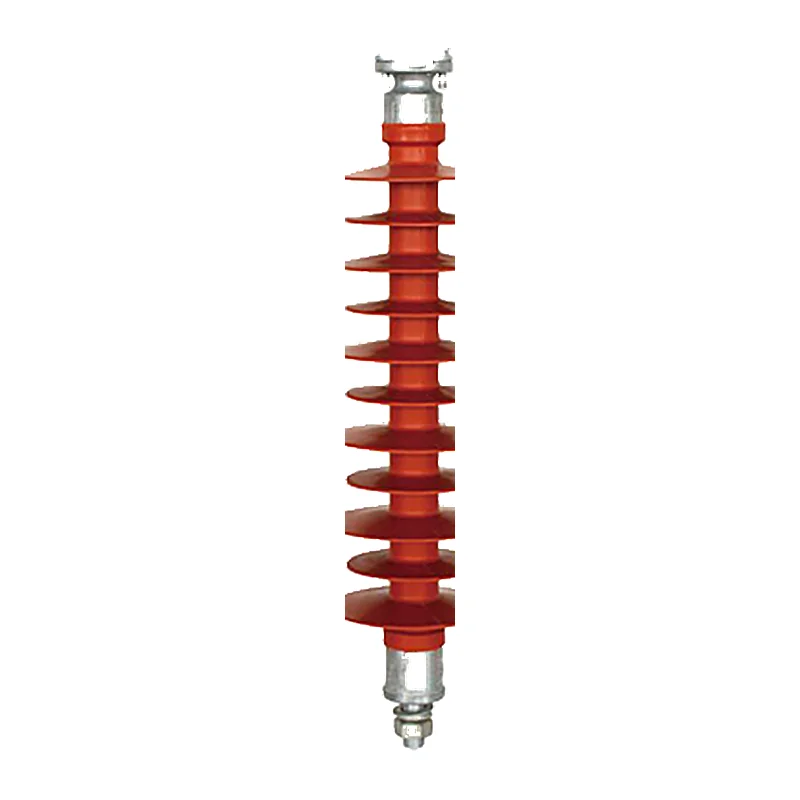

صور المنتج
المعاملات الفنية الرئيسية
يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
المعاملات الفنية الرئيسية للعوازل الوتدية المركبة 10-35kV
| الطراز | الجهد المقنن (kV) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس الكهربائي (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | قطر الأقراص (mm) | جهد تحمل صدمة الصواعق، القمة (kV) | جهد تحمل التردد الصناعي الرطب لمدة دقيقة، القيمة الفعالة (kV) |
|---|---|---|---|---|---|---|---|---|
| FPQ-10/4T20 | 10 | 4 | 215 | 125 | 300 | 140/115 | 75 | 42 |
| FPQ4-10/4T16 | 10 | 4 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPQ4-10/5T20 | 10 | 5 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPS-10S/5 | 10 | 5 | 250 | 180 | 380 | 90 | 105 | 42 |
| FPQ-20/12.5 | 20 | 12.5 | 380 | 290 | 780 | 140/110 | 125 | 50 |
| FPQ-12/5 | 12 | 5 | 250 | 150 | 370 | 115 | 95 | 42 |
| FPQ-35/10 | 35 | 10 | 420 | 350 | 1160 | 122/92 | 200 | 95 |
المعاملات الفنية الرئيسية للعوازل المركبة المضادة لانحراف الرياح 35-220kV
| الطراز | الجهد المقنن (kV) | حمل الانحناء الميكانيكي المقنن (kN) | الحمل الميكانيكي المقنن (kN) | الارتفاع الهيكلي (mm) | الحد الأدنى لمسافة القوس الكهربائي (mm) | الحد الأدنى لمسافة الزحف الاسمية (mm) | جهد تحمل صدمة الصواعق، القمة (kV) | جهد تحمل التردد الصناعي الرطب لمدة دقيقة، القيمة الفعالة (kV) | علامة التوصيل |
|---|---|---|---|---|---|---|---|---|---|
| FSP-35/0.8-AQ(TQ) | 35 | 0.8 | 100 | 710±15 | 470 | 1380 | 230 | 95 | 16 |
| FSP-66/0.8-AQ(TQ) | 66 | 0.8 | 100 | 950±15 | 710 | 2200 | 410 | 185 | 16 |
| FSP-110/0.8-AQ(TQ) | 110 | 0.8 | 100 | 1440±15 | 1200 | 3800 | 550 | 230 | 16 |
| FSP-220/0.8-AQ(TQ) | 220 | 0.8 | 100 | 2250±30 | 2050 | 7280 | 1000 | 395 | 16 |
الملاحظات: 1. المعاملات المذكورة أعلاه هي قيم نموذجية للعوازل الوتدية المركبة / العوازل المضادة لانحراف الرياح؛ يمكن تخصيص الارتفاع المحدد ومسافة الزحف وأبعاد التركيب وفقًا لمتطلبات المشروع. 2. في الجدول، تشير اللاحقة T إلى بنية تركيب الذراع المتصالب الفولاذي، وتشير Q إلى الاقتران الكروي. 3. يتوافق الأداء مع GB/T20142-2006 و IEC 61952.
