نظرة عامة على المنتج

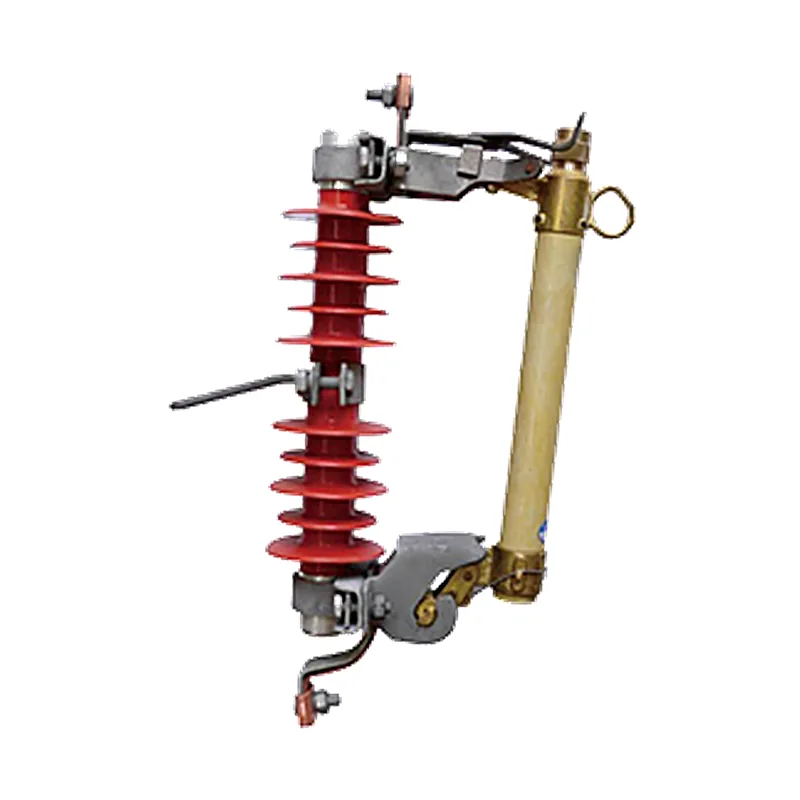

المصهر الساقط HRW11-12/200A بمطاط السيليكون له جهد مقنن 12 kV وتيار مقنن 200 A، ويُستخدم لحماية خطوط التوزيع 12 kV وأقل من قصر الدائرة والحمل الزائد. باستخدام عوازل مطاط السيليكون وبوزن 4.4 kg فقط، فإن HRW11-12/200A مخصص لخطوط التوزيع في المناطق الملوثة 12 kV.
مبدأ العمل
المصهر الساقط هو جهاز حماية من قصر الدائرة والحمل الزائد لخطوط التوزيع. في التشغيل العادي يكون أنبوب المصهر مثبتًا على التلامس الثابت بواسطة محاور الارتكاز؛ عند حدوث حمل زائد أو قصر دائرة في الخط، ينصهر المصهر ويسقط أنبوب المصهر تحت تأثير الجاذبية، مكونًا فتحة مرئية بوضوح تعزل الخط المعطوب للفحص واستبدال المصهر.
المعاملات الفنية الرئيسية
| الموديل | الجهد المقنن (kV) | التيار المقنن (A) | تيار القطع (A) | جهد التحمل النبضي للصواعق (kV) | جهد التحمل بتردد القدرة لمدة دقيقة (kV) | مسافة الزحف (mm) | الوزن (kg) | الأبعاد الخارجية (cm) |
|---|---|---|---|---|---|---|---|---|
| HRW11-12/100A | 12 | 100 | 6300 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
| HRW11-12/200A | 12 | 200 | 8000 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
المصهر الساقط HRW11-12/200A له مسافة زحف 350 mm، وتيار قطع مقنن 8000 A وأبعاد خارجية 48×28×11.5 cm، وهو عالي الكراهية للماء وخالٍ من التنظيف.
الهيكل
- غرفة إطفاء القوس;
- موصل أخدود متوازٍ: نحاس أصفر مصبوب؛ حتى مع أبعاد غير متسقة، يكون التوصيل بسيطًا بفضل جلبتي التوجيه، كما تتوافق أنواع الموصلات الأخرى أيضًا;
- خطاف الوصل: للاستخدام مع قضيب التشغيل;
- أنبوب المصهر: ألياف زجاجية مع طلاء خاص مقاوم للأشعة فوق البنفسجية؛ تتوفر إصدارات مع نصل مفتاح الفصل;
- حلقة معدنية: نحاس أحمر مصبوب، مثبتة بمسامير في أعلى وأسفل أنبوب المصهر كتوصيل دائم;
- وصلة الطوق: تضمن الفصل الموثوق;
- عازل عالي القوة;
- جلبة محور الارتكاز: تثبت أنبوب المصهر على المفصلة عند الإغلاق;
- محور الارتكاز: برونز مصبوب عالي القوة، مطلي بالفضة؛ يضغط سطح محور الارتكاز على سطح المفصلة، مما يحافظ على محاذاة أنبوب المصهر عند الإغلاق.
المعاملات المرجعية لموديلات أخرى في السلسلة
| الموديل | الجهد المقنن (kV) | التيار المقنن (A) | تيار القطع (A) | جهد التحمل النبضي للصواعق (kV) | جهد التحمل بتردد القدرة لمدة دقيقة (kV) | مسافة الزحف (mm) | الوزن (kg) | الأبعاد الخارجية (cm) |
|---|---|---|---|---|---|---|---|---|
| HRW3-10/100A | 10 | 100 | 6300 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW3-10/200A | 10 | 200 | 8000 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW5-35/100A | 35 | 100 | 6300 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW5-35/200A | 35 | 200 | 8000 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW7-12/100A | 12 | 100 | 6300 | 110 | 42 | 240 | 5.5 | 48x28x11.5 |
| HRW7-12/200A | 12 | 200 | 8000 | 110 | 42 | 240 | 5.5 | 48x28x11.5 |
| HRW10-12F/100A | 12 | 100 | 6300 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
| HRW10-12F/200A | 12 | 200 | 8000 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
ملاحظة: ما سبق هي معاملات الكتالوج لموديلات أخرى في السلسلة، للرجوع إليها عند الاختيار.
