نظرة عامة على المنتج
قاطع الدائرة الفراغي الخارجي عالي الجهد ZW8-12/630A يعتمد إطفاء القوس بالفراغ والعزل الهوائي مع آلية تشغيل زنبركية كهربائية، مما يعطي قدرة قوية على إطفاء القوس وعددًا كبيرًا من عمليات قطع قصر الدائرة، دون خطر حريق أو انفجار وسهولة في التشغيل؛ إنه منتج بأداء ممتاز وعملية عالية. يعتمد قاطع الدائرة الفراغي الخارجي عالي الجهد ZW8-12/630A هيكلًا عامًا بصندوق مشترك ثلاثي الأطوار مع توصيلات الجلب؛ الخزان مملوء بالهواء الجاف وآلية التشغيل الزنبركية الكهربائية مرتبة على جانب الخزان، مما يسمح بالاستخدام الموثوق في ظروف بيئية قاسية نسبيًا. يعتمد القاطع الفراغي غلافًا خزفيًا وهيكل تلامس مجالي مغناطيسي محوري على شكل كوب ومادة تلامس CuCr، مما يوفر قدرة ممتازة على قطع وإغلاق قصر الدائرة. قاطع الدائرة الفراغي الخارجي عالي الجهد ZW8-12/630A صغير وخفيف وأنيق المظهر. تم تصميم القاطع الفراغي وجلبة الدعم العازلة بشكل مدمج، وقضيب التوصيل الموصل الخارجي مغلف بالمطاط السيليكوني، مما يتكيف مع البيئات المناخية القاسية والملوثة.

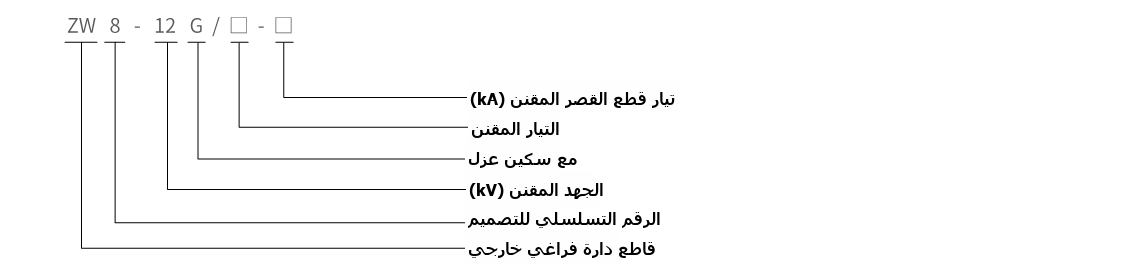

تعيين النوع
المعايير الفنية
| رقم | البند | الوحدة | القيمة | |
|---|---|---|---|---|
| 1 | الجهد المقنن | kV | 12 | |
| 2 | التيار المقنن | A | 630 | |
| 3 | جهد التحمل الجاف بتردد القدرة (1 دقيقة) | kV | 42 | |
| 4 | جهد التحمل لصدمة الصواعق (الذروة) | 75 | ||
| 5 | تيار القطع المقنن لقصر الدائرة | kA | 162025 | |
| 6 | تيار الإغلاق المقنن لقصر الدائرة | 405063 | ||
| 7 | تيار التحمل المقنن الذروي | kA | 405063 | |
| 8 | تيار التحمل قصير المدة 4 ثوانٍ | 162025 | ||
| 9 | تسلسل التشغيل المقنن | O-0.3s-CO-180s-CO | ||
| 10 | عدد عمليات قطع تيار قصر الدائرة المقنن | عمليات | 30 | |
| 11 | التحمل الميكانيكي | 10000 | ||
| الجهد المقنن لمحرك تخزين الطاقة | DC أو AC 220 | |||
| 12 | جهد التشغيل المقنن (مع آلية تشغيل زنبركية خاصة) | ملف الفتح | ||
| ملف الإغلاق | ||||
| 13 | التيار المقنن لملف فصل التيار الزائد | A | 5 | |
| 14 | سماكة التآكل المسموح بها للتلامسات المتحركة/الثابتة | mm | 3 | |
| 15 | فجوة التلامس | mm | 11±1 | |
| 16 | التجاوز (طول ضغط زنبرك التلامس) | mm | 3+1.0 | |
| 17 | عدم تزامن الإغلاق/الفتح للأقطاب الثلاثة | ms | ≤2.3 | |
| 18 | وقت ارتداد إغلاق التلامس | ms | ≤2 | |
| 19 | متوسط سرعة الفتح | m/s | 1.0±0.2 | |
| 20 | متوسط سرعة الإغلاق | m/s | 0.7±0.15 | |
| وقت الفتح | عند جهد التشغيل الأقصى | 0.015-0.05 | ||
| 21 | عند جهد التشغيل الأدنى | s | 0.03-0.06 | |
| 22 | وقت الإغلاق | 0.025-0.05 | ||
| 23 | مقاومة الدائرة الرئيسية | μΩ | ≤120 (≤200 مع G) |

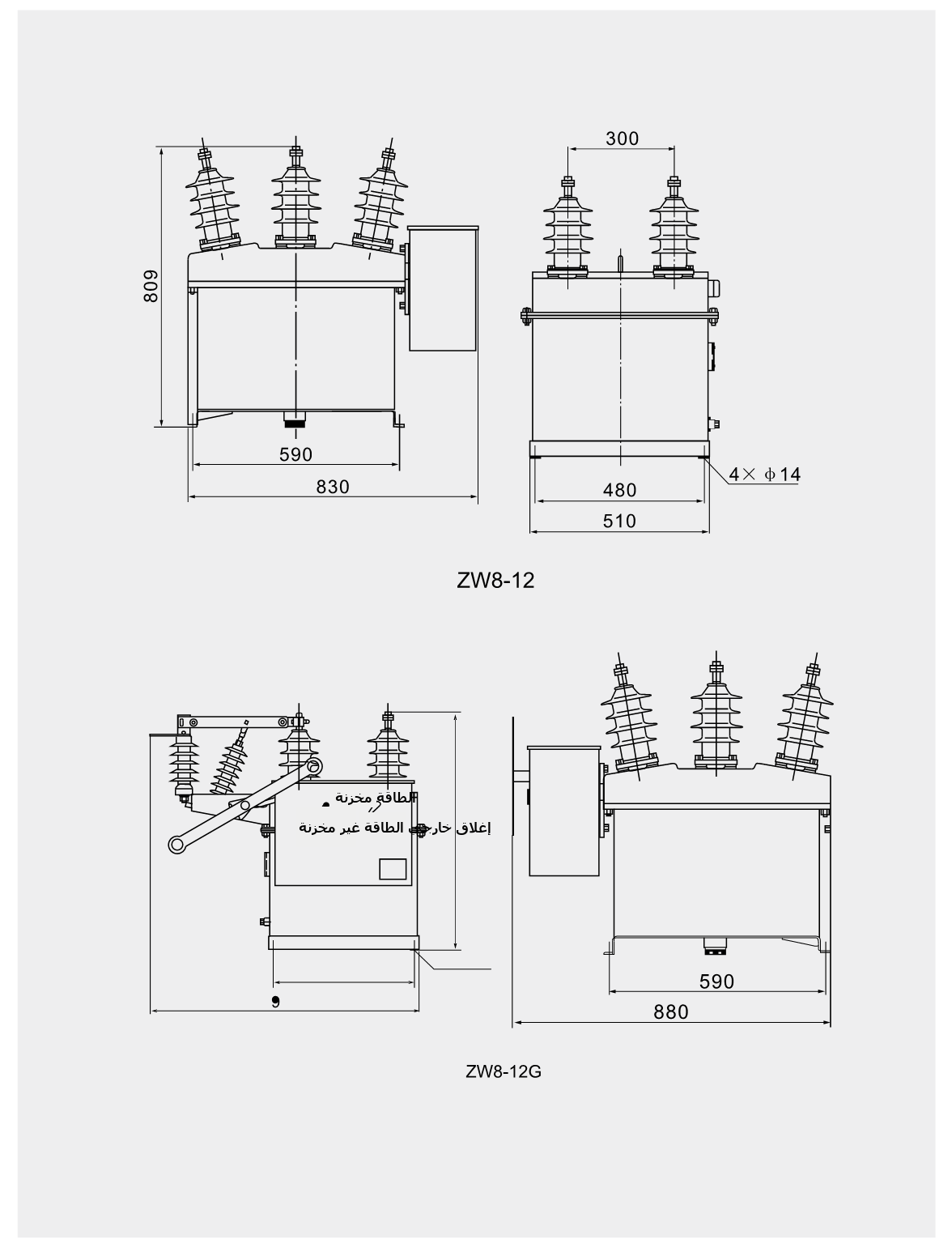

أبعاد المخطط الخارجي والتركيب
منتجات ذات صلة
قواطع الدائرة الخارجية عالية الجهد من نفس السلسلة والأنواع الأخرى متاحة:
- ZW32-12(G) قاطع الدائرة الفراغي الخارجي عالي الجهد لتوزيع الأعمدة
- ZW32M(T)-12 قاطع الدائرة الفراغي الخارجي المتكامل
- ZW32ABG-12 قاطع الدائرة الفراغي الخارجي المغناطيسي الدائم
- ZW32-12FG/630A قاطع الدائرة الفراغي الخارجي للتقسيم (مفتاح التقسيم الذكي)
- ZW20A-12/630A قاطع الدائرة الفراغي الخارجي عالي الجهد
- ZW7-40.5kV/630A قاطع الدائرة الفراغي الخارجي عالي الجهد (فئة 35kV)
