نظرة عامة
قاطع الدائرة الفراغي الخارجي ZW32M(T)-12 يعتمد مبدأ إطفاء القوس بالفراغ وآلية تشغيل مغناطيسية دائمة (آلية زنبركية)، ويدمج تقنية المعالج الدقيق وتقنية الاتصال الشبكي الحديثة ومواد تصنيع معدات القطع والتحويل الجديدة. إنه جهاز توزيع خارجي بجهد مقنن 12 kV و 50 Hz ثلاثي الأطوار AC. يُستخدم قاطع الدائرة الفراغي الخارجي ZW32M(T)-12 على نطاق واسع في شبكات التوزيع الحضرية كمفتاح تقسيم أو ربط، أو في أنظمة التوزيع الريفية. كمفتاح خروج للمحطات الفرعية الخارجية، يمكن لقاطع الدائرة الفراغي الخارجي ZW32M(T)-12 أداء عمل قاطع إعادة الإغلاق التقليدي بفعالية، وقطع وإغلاق تيار الحمل و تم تصميم ZW32M(T)-12 للتركيب على الأعمدة ويدعم التحكم والمراقبة عن بعد في أنظمة أتمتة التوزيع.

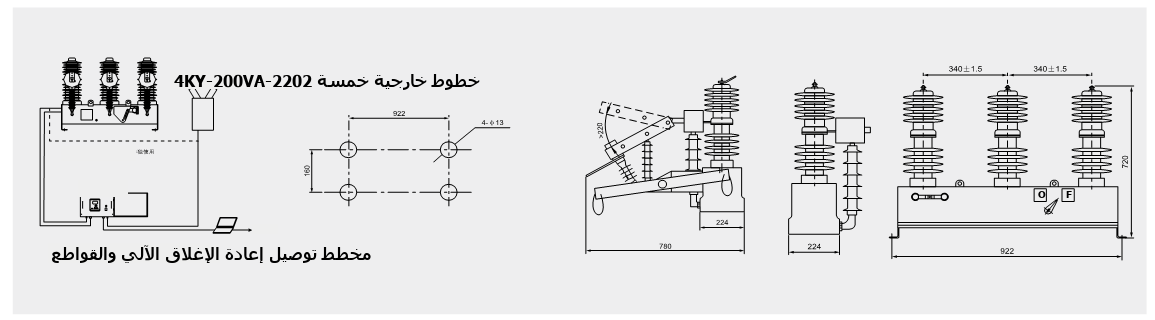

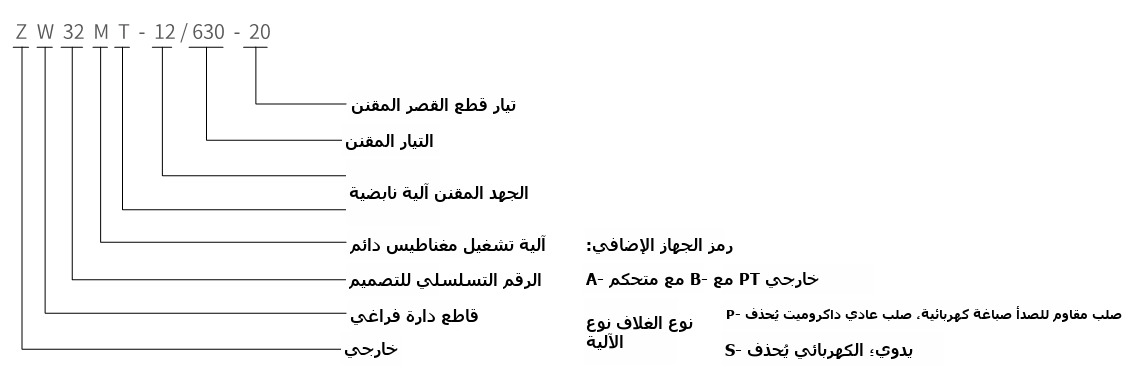

تعيين النوع
بيئة الخدمة العادية
1. درجة حرارة الهواء المحيط: -40°C إلى +55°C، فرق درجة الحرارة اليومي: التغير اليومي 25K؛ 4. مستوى التلوث: الفئة IV؛
2. الارتفاع: لا يتجاوز 2000m؛ 5. موقع التركيب: مكان خالٍ من مخاطر المواد القابلة للاحتراق والمتفجرة والمسببة للتآكل الكيميائي؛
3. سرعة الرياح: لا تتجاوز 35 m/s؛ 6. الشدة الزلزالية لا تتجاوز الدرجة 8
| رقم | البند | الوحدة | البيانات |
|---|---|---|---|
| 01 | فجوة التلامس | mm | 9±1 |
| 02 | تجاوز التلامس | mm | 2 |
| 03 | سرعة الفتح | m/s | 1±0.2 |
| 04 | سرعة الإغلاق | m/s | 0.6±0.2 |
| 05 | وقت ارتداد التلامس عند الإغلاق | ms | ≤2 |
| 06 | مسافة مركز الطور | mm | 340±1.5 |
| 07 | عدم تزامن الفتح/الإغلاق ثلاثي الأطوار | ms | ≤2 |
| 08 | مقاومة الدائرة الموصلة لكل طور | μΩ | <80 (باستثناء مفتاح الفصل و CT) |
| 09 | وقت الإغلاق | ms | 30~80 |
| 10 | وقت الفتح | ms | 23~45 |
| 11 | الوزن | kg | حوالي 105 |
