نظرة عامة على المنتج
سلسلة قاطع الدائرة الفراغي الخارجي عالي الجهد ZW32-12(G)/630A (المشار إليها فيما يلي باسم "القاطع") هي معدات قطع وتحويل توزيع خارجية بجهد مقنن 12 kV، ثلاثي الأطوار AC 50 Hz. تُستخدم سلسلة قاطع الدائرة الفراغي الخارجي عالي الجهد ZW32-12(G)/630A بشكل رئيسي لقطع وإغلاق تيار الحمل وتيار التحميل الزائد وتيار قصر الدائرة في خطوط الطاقة؛ ولها وظائف الحماية من التحميل الزائد وقصر الدائرة، وتلبي متطلبات التحكم والقياس، كما توفر وظائف التحكم والمراقبة عن بعد. تُستخدم على نطاق واسع للتحكم والتشغيل في أنظمة التوزيع للمحطات الفرعية والمؤسسات الصناعية والتعدينية، وهي مناسبة بشكل خاص للأماكن التي تتطلب عمليات متكررة. تتوافق سلسلة قاطع الدائرة الفراغي الخارجي عالي الجهد ZW32-12(G)/630A مع المعايير الفنية مثل GB1984-2003 و DL/T402-2007 و IEC60056.

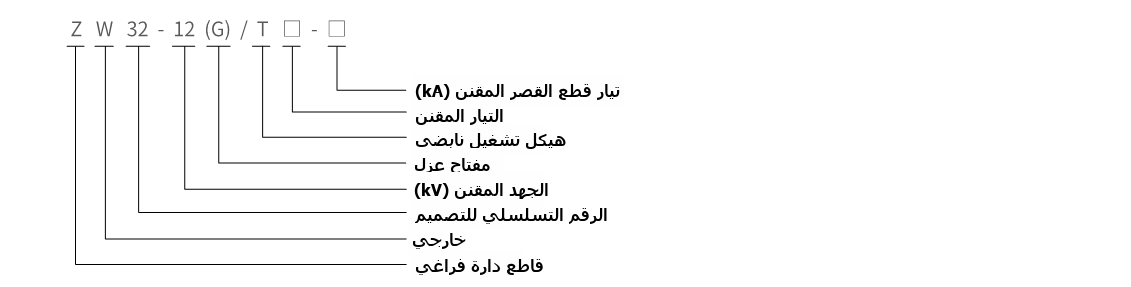

تعيين النوع
ظروف الخدمة العادية
الهيكل العام هو هيكل جاف من نوع العمود ثلاثي الأطوار؛
هيكل مغلق بالكامل بأداء إحكام جيد وخصائص جيدة مقاومة للرطوبة ومضادة للتكثف، مناسب للاستخدام في المناطق الحارة والرطبة؛
إطفاء القوس بالفراغ مع عزل موثوق؛ أداء القطع والإغلاق موثوق، دون خطر حريق أو انفجار:
يمكن أن تكون عمليات الإغلاق/الفتح يدوية أو بمحرك أو عن بعد؛ يتم إحكام آلية التشغيل في الجزء السفلي من خزان المفتاح، مما يمنع بفعالية الصدأ الناتج عن التعرض الخارجي طويل الأمد: ◇ آلية التشغيل جديدة في التصميم، بسيطة في الهيكل، موثوقة في العمل وصغيرة الحجم، بعمر ميكانيكي يصل إلى 10000 عملية.

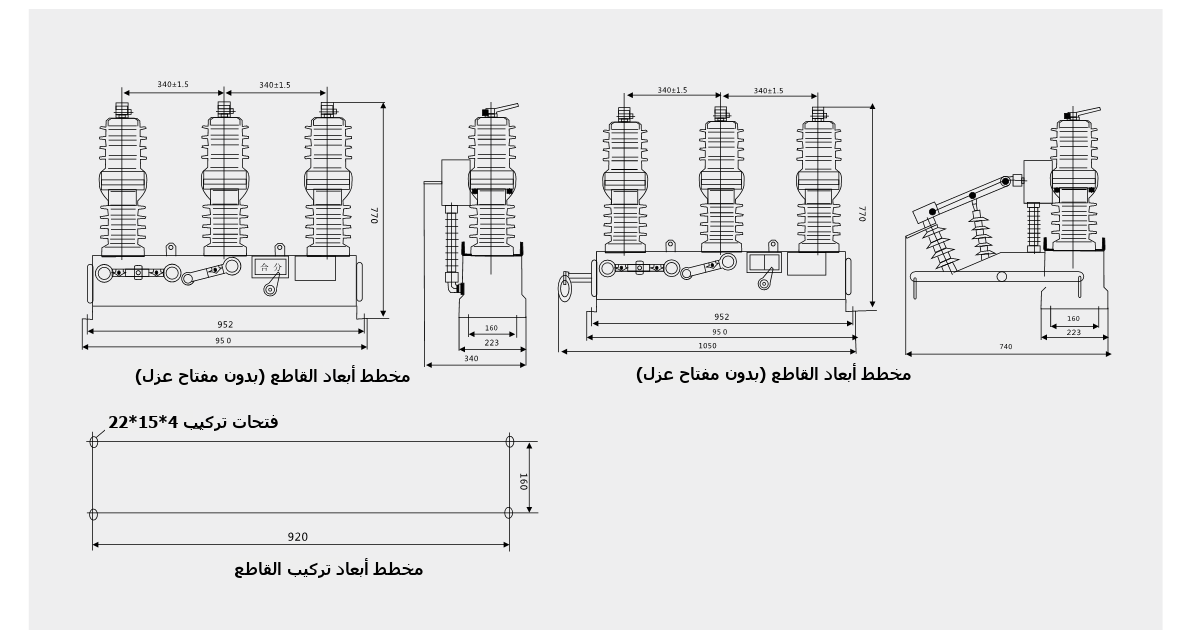

أبعاد المخطط الخارجي والتركيب
المعايير الفنية (انظر الجدول)
| رقم | البند | الوحدة | القيمة | ||
|---|---|---|---|---|---|
| 1 | الجهد المقنن | kV | 12 | ||
| 2 | التيار المقنن | A | 630 | 1250 | |
| 3 | التردد المقنن | Hz | 50 | ||
| 4 | مستوى العزل المقنن | اختبار جاف | 42/48 (الفجوة) | ||
| جهد التحمل بتردد القدرة لمدة 1 دقيقة، اختبار رطب | 34 | ||||
| الدائرة الثانوية إلى الأرض | 2 | ||||
| جهد التحمل لصدمة الصواعق (الذروة) | 75/85 (الفجوة) | ||||
| 5 | تيار القطع المقنن لقصر الدائرة | kA | 20 | 25 | |
| 6 | تيار الإغلاق المقنن لقصر الدائرة (الذروة) | kA | 50 | 63 | |
| 7 | تيار التحمل المقنن قصير المدة | kA | 20 | 25 | |
| 8 | تيار التحمل المقنن الذروي | kA | 50 | 63 | |
| 9 | عدد عمليات القطع المقننة لقصر الدائرة | عمليات | 30 | ||
| 10 | المدة المقننة لقصر الدائرة | s | 4 | ||
| 11 | جهد التشغيل المقنن وجهد الدائرة المساعدة المقنن | DC220、AC220、AC/DC220 | |||
| 12 | تسلسل التشغيل المقنن | O-0.3s-CO-180s-CO | |||
| 13 | التيار المقنن لملف فصل التيار الزائد | A | 5 | ||
| 14 | التحمل الميكانيكي | عمليات | 10000 | ||
| 15 | سماكة التآكل التراكمية المسموح بها للتلامسات المتحركة/الثابتة | mm | 3 | ||
| 16 | التيار المقنن لملف فصل التيار الزائد | A | 5 | ||
| 17 | نسبة محول التيار | 200/5400/5600/5 | |||
| 18 | فجوة التلامس | mm | 9±1 | ||
| 19 | تجاوز التلامس | mm | 2±0.5 | ||
| 20 | متوسط سرعة الفتح | m/s | 1.2±0.3 | ||
| 21 | متوسط سرعة الإغلاق | m/s | 0.6±0.2 | ||
| 22 | وقت الفتح | ms | 20~40 | ||
| 23 | وقت الإغلاق | ms | 30~60 | ||
| 24 | وقت ارتداد الإغلاق | ms | ≤2 | ||
| 25 | عدم تزامن الإغلاق/الفتح للأقطاب الثلاثة | ms | ≤2 | ||
| 26 | مقاومة DC للدائرة بين الأطوار | μΩ | ≤80 (≤150 مع مفتاح الفصل) |
