نظرة عامة
تُعد سلسلة ZN85-40.5 لقاطع الدائرة الفراغي الداخلي عالي الجهد (المشار إليها فيما بعد باسم قاطع الدائرة) مناسبة لأنظمة الطاقة ثلاثية الأطوار AC 50Hz بجهد مقنن 40.5kV، وتُستخدم في المناجم الصناعية ومحطات الطاقة والمحطات الفرعية لتبديل تيار الحمل وتيار الحمل الزائد وتيار العطل. يعتمد قاطع الدائرة وآلية التشغيل الخاصة به ترتيبًا عموديًا، مما يقلل فعليًا من عمق القاطع. يتم عزل غرف إطفاء القوس ثلاثية الأطوار والأجزاء الحية المرتبطة بها بواسطة ثلاثة أنابيب عزل مستقلة من راتنج الإيبوكسي، لتشكل هيكل عزل مركب يلبي متطلبات خلوص الهواء ومسافة الزحف في ظروف التشغيل العادي ويقلل فعليًا من حجم القاطع. يتم تركيب الدائرة الموصلة الرئيسية وغرفة إطفاء القوس الفراغية والتوصيلات الموصلة الثابتة/المتحركة داخل أنابيب العزل، مما يجعل تباعد الأطوار 300mm فقط. تعتمد جميع التوصيلات الكهربائية للدائرة الرئيسية توصيلات ثابتة، مما يمنح موثوقية عالية. يتم تركيب أنابيب العزل فوق إطار القاطع. تم تركيب آلية التشغيل الزنبركية المصممة خصيصًا لهذا القاطع الجديد داخل الإطار؛ وتلائم خصائصها الهيكلية الترتيب العمودي وتشكل جزءًا أساسيًا من القاطع. الآلية بسيطة، ويتوافق منحنى الخرج والأداء بشكل أفضل مع خصائص ومتطلبات قاطع الدائرة الفراغي 40.5kV. التخطيط العام عقلاني وأنيق وموجز، مع حجم صغير وتشغيل مرن وأداء كهربائي موثوق وعمر خدمة طويل وصيانة سهلة وآلية بدون صيانة. هذا القاطع الفراغي ZN85-40.5 مناسب لمواقع التشغيل المتكرر والظروف القاسية.

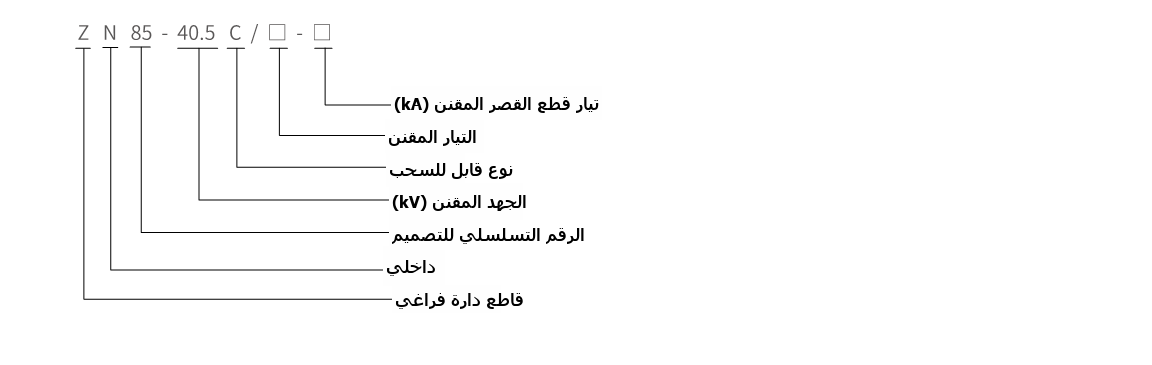

تعيين النوع

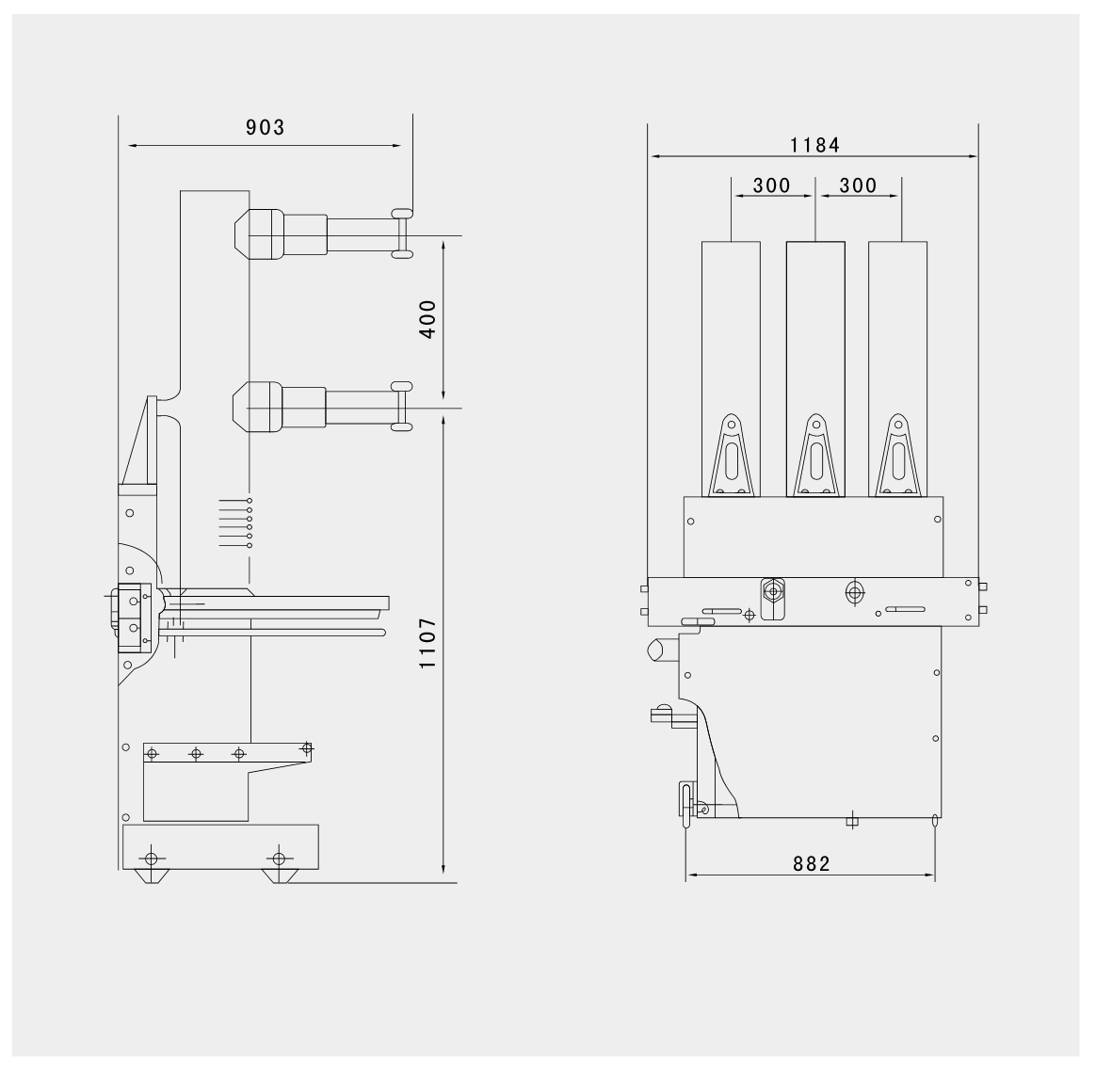

الأبعاد الخارجية وأبعاد التركيب
المعلمات الفنية الرئيسية لقاطع الدائرة الفراغي ZN85-40.5 مدرجة في الجدول أدناه. قاطع الدائرة الفراغي ZN85-40.5 مقنن عند 40.5 kV بتيارات مقننة 1250 A و1600 A و2000 A، وتيار تحمل مقنن قصير المدة لمدة 4 ثوانٍ مقداره 25/31.5 kA وتيار تحمل مقنن ذروي مقداره 63/80 kA، مع جهد تحمل بالتردد الصناعي لمدة دقيقة واحدة مقداره 95 kV وجهد تحمل لصدمة البرق مقداره 185 kV.
| البند | الوحدة | البيانات |
|---|---|---|
| الجهد المقنن | kV | 40.5 |
| جهد التحمل بالتردد الصناعي لمدة دقيقة واحدة (قيمة فعالة) | kV | 95 |
| جهد التحمل لصدمة البرق (ذروة) | kV | 185 |
| التردد المقنن | Hz | 50 |
| التيار المقنن | A | 1250,1600,2000 |
| تيار التحمل المقنن قصير المدة | kA | 25,31.5 |
| تيار التحمل المقنن الذروي | kA | 63,80 |
| مدة قصر الدائرة المقننة | s | 4 |
| تيار القطع المقنن لقصر الدائرة | kA | 25,31.5 |
| تيار الوصل المقنن لقصر الدائرة | kA | 63,80 |
| تسلسل التشغيل المقنن | O-0.3s-CO-180s-CO | |
| زمن القطع | ms | <80 |
| عدد عمليات القطع المقننة لقصر الدائرة | مرة | 20 |
| تيار قطع بنك المكثفات المفرد | A | 630 |
| تيار قطع بنك المكثفات المتتالي | A | 400 |
| جهد التشغيل المقنن | AC110,220;DC110,220 | |
| التحمل الميكانيكي | مرة | 10000 |
