نظرة عامة
يقدم قاطع الدائرة الفراغي الداخلي عالي الجهد ثلاثي المواضع VHM-12GD series أداءً كهربائيًا وميكانيكيًا ممتازًا، مع آلية موثوقة ومستقرة وعمر خدمة طويل. تعتمد الدائرة الرئيسية على قطب مغلف، مما يحسن القدرة على التكيف البيئي والموثوقية العازلة للقاطع؛ الأداء الميكانيكي والإلكتروني الموثوق، إلى جانب العمر الميكانيكي والإلكتروني الممتد، يجعل القاطع الخالي من الصيانة ممكنًا. يُستخدم في أنظمة الطاقة 3.6-12kV كوحدة حماية وتحكم لمعدات الشبكة وتصميمات طاقة المناجم الصناعية، ومناسب لأنواع الأحمال المختلفة وللتشغيل المتكرر وقطعات تيار قصر الدائرة المتعددة. المنتج مجهز بأقفال تعشيق ميكانيكية وكهربائية كاملة، مما يوفر استقرارًا وموثوقية تشغيلية عالية للغاية، ويضمن سلامة المشغلين والمعدات ويضمن السلامة الكهربائية. إنه منتج كهربائي عالي الجهد مدمج عالي الأداء.
معلومات الطلب
بالنسبة لقاطع الدائرة الفراغي ثلاثي المواضع VHM-12GD، يجب تحديد ما يلي عند الطلب: طراز قاطع الدائرة، الاسم، التكوين وكمية الطلب؛ الجهد المقنن، التيار المقنن وتيار القطع المقنن للقاطع.
إذا كانت لدى المستخدم متطلبات خاصة أخرى، فيمكن ذكرها في الاتفاقية الفنية وقت الطلب.

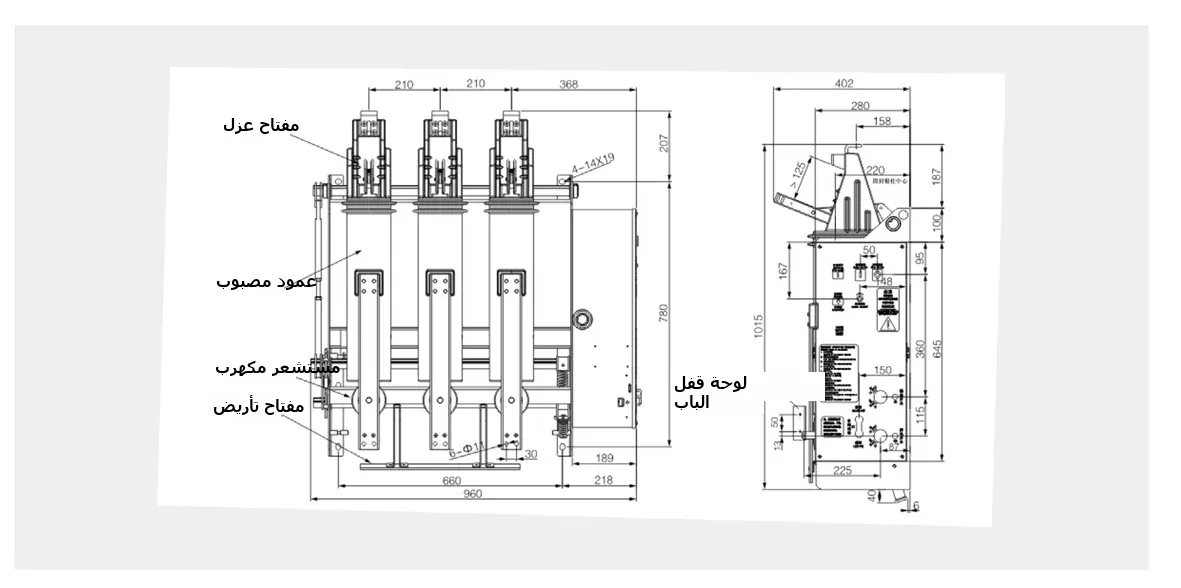

الخطوط الخارجية وأبعاد التركيب
المعاملات الفنية
المعاملات الفنية الرئيسية لقاطع الدائرة الفراغي VHM-12GD مدرجة في الجدول أدناه. قاطع الدائرة الفراغي ثلاثي المواضع VHM-12GD مقنن بـ 12 kV مع تيارات مقننة 630 A و 1250 A، وتيارات قطع مقننة لقصر الدائرة 20/25/31.5 kA، وتيارات تحمل ذروة مقننة 50/63/80 kA، وجهد تحمل للتردد الصناعي لمدة 1 دقيقة 42 kV بين الأطوار (48 kV عبر الفجوة المفتوحة).
| البند | الوحدة | المعامل | ||
|---|---|---|---|---|
| الجهد المقنن | kv | 12 | ||
| جهد التحمل للتردد الصناعي قصير المدى المقنن لمدة 1 دقيقة: بين الأطوار/مفتوح | 42/48 | |||
| جهد التحمل المقنن لصدمة البرق (القمة): بين الأطوار/مفتوح | 75/85 | |||
| جهد التحمل للتردد الصناعي للدائرة الثانوية (1 دقيقة) | 2000 | |||
| التردد المقنن | Hz | 50 | ||
| التيار المقنن | A | 630 1250 | ||
| تيار القطع المقنن لقصر الدائرة | kA | 20 | 25 | 31.5 |
| تيار التحمل الأقصى المقنن | kA | 50 | 63 | 80 |
| تيار الوصل المقنن لقصر الدائرة | kA | 50 | 63 | 80 |
| تيار التحمل قصير المدى المقنن (4s) | kA | 20 | 25 | 31.5 |
| مدة قصر الدائرة المقننة | 4 | |||
| تيار القطع المقنن لمجموعة المكثفات الأحادية/المتتالية | A | 630/400 | ||
| تيار الوصل الابتدائي المقنن لمجموعة المكثفات | kA | 12.5 (تردد لا يتجاوز 1000Hz) | ||
| عدد عمليات القطع المقننة لقصر الدائرة | مرات | 30 | ||
| التحمل الميكانيكي (مفتاح الفصل/القاطع/مفتاح التأريض) | 3000/10000/3000 | |||
| سمك تآكل التلامس التراكمي المسموح به | mm | 3 | ||
| الجهد التشغيلي المقنن للإغلاق | ||||
| الجهد التشغيلي المقنن للفتح | AC24/48/110/220DC24/48/110/220 | |||
| الجهد المقنن لمحرك تخزين الطاقة | AC24/48/110/220DC24/48/110/220 | |||
| القدرة المقننة لمحرك تخزين الطاقة | W | 70 | ||
| زمن تخزين الطاقة | ≤15 | |||
| فجوة التلامس | 9±1 | |||
| مسافة التجاوز | mm | 3.5±1 | ||
| زمن ارتداد إغلاق التلامس | ≤2 | |||
| عدم التزامن بين فتح/إغلاق الأطوار الثلاثة | ≤2 | |||
| زمن الفتح (عند الجهد المقنن) | ms | ≤40 | ||
| زمن الإغلاق (عند الجهد المقنن) | ≤60 | |||
| متوسط سرعة الفتح (عندما يبدأ التلامس في الفتح ~6mm) | 0.9~1.3 | |||
| متوسط سرعة الإغلاق (6mm ~ عندما يغلق التلامس للتو) | m/s | 0.5~1.1 | ||
| سعة ارتداد فتح التلامس | mm | ≤2 | ||
| قوة إغلاق التلامس | N | 2400±200(20-25kA)3100+200(31.5kA) | ||
| تسلسل التشغيل المقنن | O-0.3s-CO-180s-CO | |||
